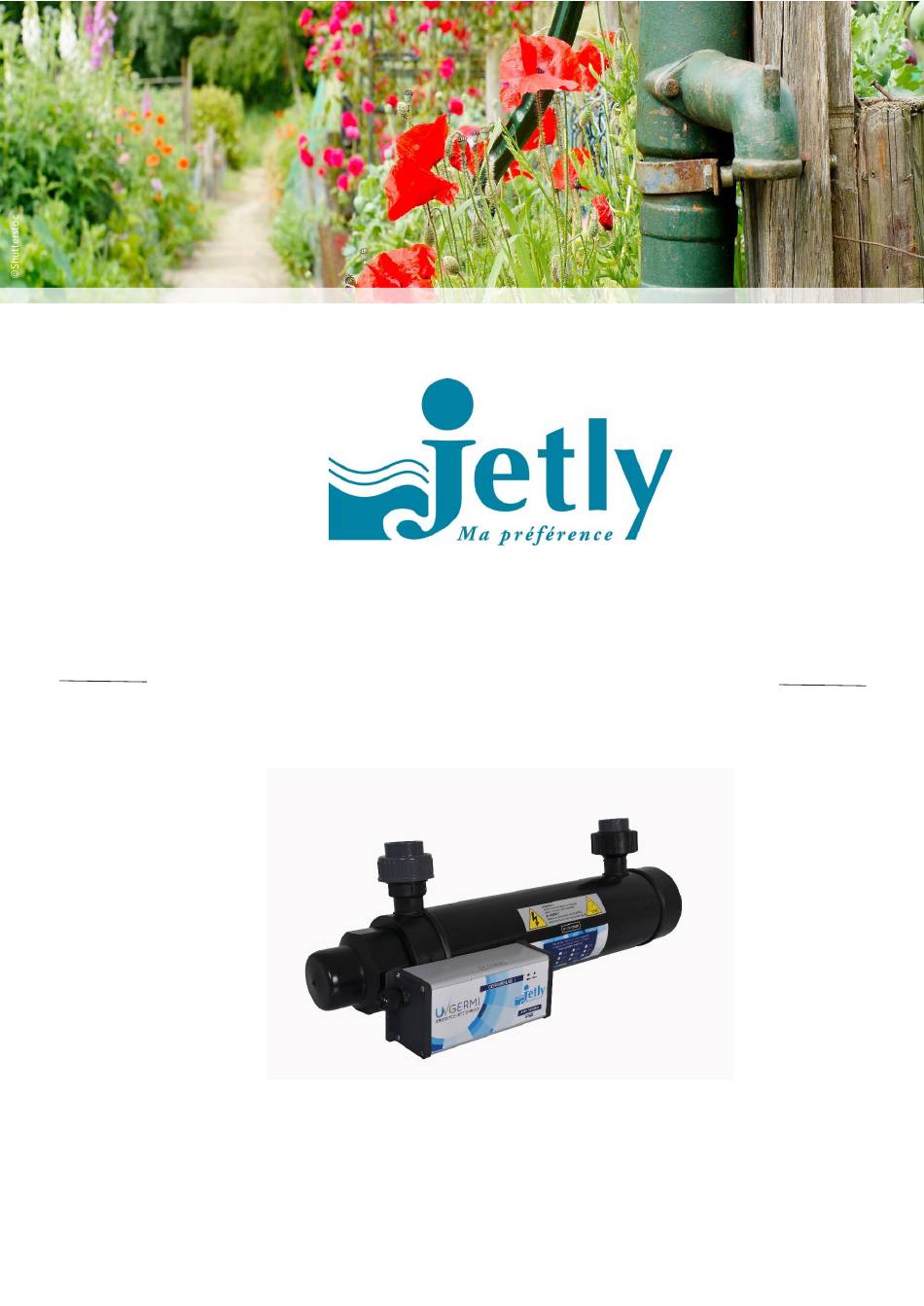

- Page 1 GERMI REUSE 1 POWER INSTRUCTIONS DE MISE EN SERVICE ET D’UTILISATION ZAC de Chesnes La Noirée– 28 Rue de Provenence 38297 SAINT-QUENTIN FALLAVIER CEDEX...
- Page 2 SOMMAIRE CONSIGNES DE SÉCURITÉ ....................3 II. DOMAINE D’UTILISATION...................... 3 III. CONCEPTION ......................... 4 IV. INSTALLATION / BRANCHEMENT ÉLECTRIQUE ..............5 V. FONCTIONNEMENT........................ 5 VI. DONNÉES TECHNIQUES ....................... 6 VII. DOSE / DÉBIT / TRANSMITTANCE ..................7 VIII. ENTRETIEN ..........................8 IX.
- Page 3 I. CONSIGNES DE SÉCURITÉ Les yeux et la peau exposés aux rayons UV directs ou indirects, même de courte durée, peuvent subir des dommages importants. Toujours éteindre les lampes lors des différentes manipulations d’entretien. Si vous devez remplacer les lampes UV, porter des gants. Le réacteur UV GERMI doit uniquement être utilisé...
- Page 4 253.7 nanomètres et de puissance électrique de 60 watts pour les GERMI REUSE 1 et 95 watts pour les GERMI REUSE 1 POWER. Dans la chambre de traitement, la lampe UV est placée dans une gaine en quartz. Cette réalisation permet d’éviter le refroidissement de la lampe par le passage de l’eau, son efficacité...
- Page 5 IV. INSTALLATION / BRANCHEMENT ÉLECTRIQUE Le réacteur UV doit être installé : • horizontalement : Fixer le réacteur au mur avec les deux clips de maintien. Les entrée / sortie d’eau doivent être positionnées vers le haut pour éviter toute accumulation d’air dans le corps en PEHD (risque de chauffe).
- Page 6 Si la lampe UV est défectueuse, le voyant rouge de défaut s’allume. Vous devez alors changer la lampe. VI. DONNÉES TECHNIQUES GERMI REUSE 1 GERMI REUSE 1 POWER Débit 1 à 3 m /h selon transmittance 3 à 6 m /h selon transparence de l’eau...
- Page 7 65 % 105.1 52.5 35.0 26.2 21.0 17.5 70 % 113.4 56.7 37.8 28.3 22.6 18.9 2. GERMI REUSE 1 POWER Dose (mJ/cm²) Transmittance / Débit 19.6 17.1 45 % 137.4 68.7 45.8 34.3 27.5 22.9 21.5 18.8 50 % 151.0...
- Page 8 VIII. ENTRETIEN L’appareil doit être mis hors tension (débrancher la prise) lors de toute maintenance Chambre de traitement La chambre de traitement ne requiert pas d’entretien. Gaine en quartz Des pertes de rayonnement se produisent lorsque la gaine en quartz est souillée. Nettoyer la gaine avec de l’acide dilué...
- Page 9 IX. PANNES / LOCALISATION DES DÉFAILLANCES L’appareil doit être mis hors tension (débrancher la prise électrique) PANNES CAUSE POSSIBLE MESURE L’intensité du Nettoyage avec de l’acide La gaine en quartz est rayonnement UV est trop encrassée. faible, la désinfection n’est Nettoyage avec de l’alcool La lampe UV est souillée pas optimale...
- Page 10 • Gaine en quartz 17000263 17000263 N°3 • Joint torique 49.21x3.53 mm 17000408 17000408 N°4 étanchéité gaine FKM • Coffret électrique 55/95W JETLY 20000879 20000880 • Embout d’étanchéité PET 2 ‘’1/2 17000257 17000257 N°2 gaine • Corps PEHD REUSE 17000253 19000042 N°1...
- Page 11 Non-respect des consignes d’exploitation et de maintenance. Attention : la gaine quartz et la lampe ne sont pas garanties contre la casse. Les pièces défectueuses devront être renvoyées en précisant le type et le numéro de série de l’appareil à la société qui vous a vendu le réacteur qui procédera à un échange après expertise technique.
- Page 12 FICHES TECHNIQUES...
- Page 13 ENTRETIEN / MAINTENANCE Ne vous exposez pas aux rayons ultraviolets émis par la lampe. Débranchez l’appareil pour toute intervention. ➔Nettoyage de la gaine en quartz (1 à 3 fois par an) ➔Remplacement de la lampe tous les ans ➔ MAINTENANCE ANNUELLE •...
- Page 14 REMPLACEMENT DE LA LAMPE UV L’appareil doit être mis hors service avant d’effectuer des travaux d’entretien. • Vérifier que le réacteur est hors tension. • Dévisser le presse-étoupe sur le bouchon PE (7). • Dévisser le bouchon en PE noir (7) de maintien de la lampe UV. •...
- Page 15 Vue éclatée...
- Page 16 DÉMONTAGE DE LA GAINE EN QUARTZ POUR NETTOYAGE Pour le changement ou le nettoyage de la gaine l’appareil avant en quartz , il est IMPÉRATIF VIDANGER toute manipulation. Des pertes de rayonnement se produisent lorsque les gaines en quartz sont souillées (dépôt calcaire, matière organique).
- Page 17 GERMI REUSE 1 GERMI REUSE 1 POWER...
- Page 20 ZAC de Chesnes La Noirée – 28 Rue de Provenence 38297 SAINT-QUENTIN FALLAVIER CEDEX...
