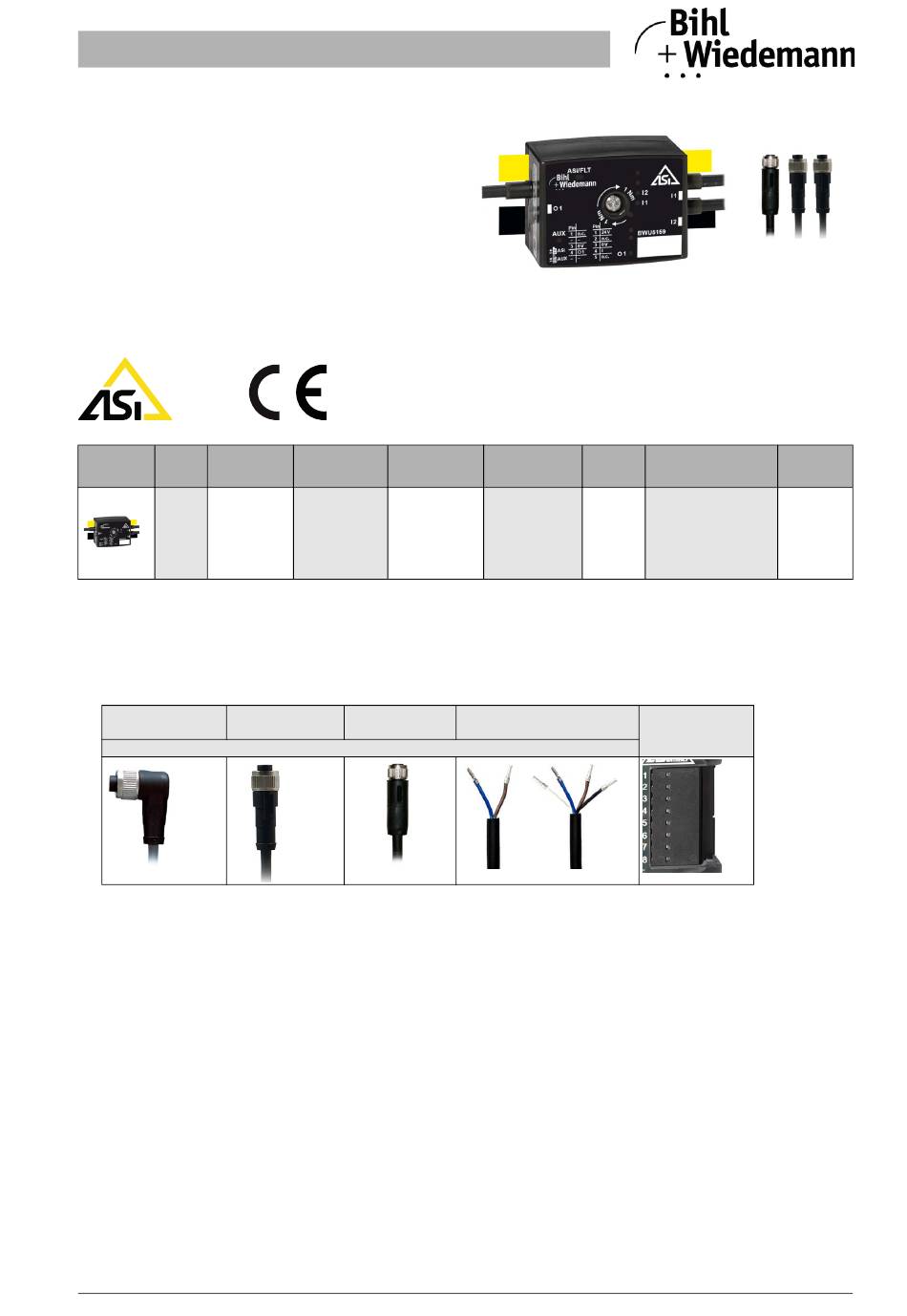

Bihl+Wiedemann BWU5159 Mode D'emploi

Répartiteur actif de ASi, IP67
passages de câble profilé
2 x
Raccordement périphérique via
2 x connecteurs femelles M12 pour câble,
droits, 5 pôles +
1 x connecteur femelle M8 pour câble, droit,
3 pôles
Figure Entrée Sorties TOR
TOR
1 x
2
électronique
(1)
Tension d'alimentation des entrées (alimentation des capteurs): tension d'alimentation des entrées s'effectue via ASi ou via AUX
(24V auxiliaire). En alimentation via ASi, aucune connexion à la terre ou à un potentiel externe n'est admise.
(2)
Tension d'alimentation des sorties (alimentation des actionneurs):
Tension d'alimentation des sorties s'effectue via ASi ou via AUX (24 V auxiliaire). En alimentation via ASi, aucune connexion à la terre ou
à un potentiel externe n'est admise.
(3)
Raccordement: d'autres options de raccordement sont disponibles sur demande.
connecteur femelle connecteur femelle
M12, coudé M12, droit
(4)
Adresse ASi: 1 adresse AB (62 adresses AB max./faisceau ASi), 2 adresses AB (31 modules max. avec 2 AB adresses), 1 adresse
simple (31 adresses simples max./faisceau ASi), combinaison possible.
Pour les modules avec deux participant ASi le deuxième participant ASi est déconnecté tant que le premier participant ASi est d'adresse
"0". Sur demande, les participant ASi sont disponibles avec le profil spécial de participant ASi.
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
Tension Tension
d'alimentation d'alimentation
(1)
des entrées des sorties
via AUX via AUX
connecteur
femelle M8, droit
câble PUR, résistant à l'huile
Indications sans garantie
(3)
Raccordement Adresse
(4)
ASi
(2)
2 x connecteurs
femelles M12 pour
câble, droits, 5
1 adresse
pôles +
AB
1 x connecteur
femelle M8 pour
câble, droit, 3 pôles
câble rond / embouts à câbler Bornes push in
Mannheim, 28.1.25
(figure similaire)
Fonction spéciale N° art.
– BWU5159
