Note: It is important to remember that the TL-424 is an extension, you must connect to a TL-422 and TL-423
POWER : 12VDC. We recommend power supply CEBEK FE-113, which is perfectly suited to the needs of the circuit.
compatible transmitters: TL-300, TL-301, TL-420, TL-421, TL-428, TL-429, TL-442, TL-432 . Compatible receivers :
TL-422 / TL-423.
Install a fuse and a switch that are necessary for the protection and safety, as reflected in the CE standard.
A positive and negative supply to the corresponding input terminal.
NOTE: Remember that they must respect the polarity
ACTIVATION RESET : This occurs when you close the "RST" terminal with the common negative terminal indicated by
the ground symbol. When "RST1 / 2/3/4", the corresponding relay will automatically switch to standby status,
regardless of the current order he was doing. The cable length should be as short as possible, if it is greater than 20
cm. you must use shielded cable, connecting the shield to the corresponding terminal with the ground symbol.
CONNECTING THE RELAY. LOAD CONTROL : The relay connection must not be seen as a way out, it does not
provide voltage. electrically isolated from the rest of the circuit, its function is to open or close its contacts to allow or
interrupt the passage of an electric current, as would a switch on a light bulb. The relay has three terminals: the
Common, the rest normally open (NO) and normally closed quiescent (NC). One of the two power cables of the load
must be connected directly to the load, the other must be connected through the relay contacts between the Common
and NO, so that internally the cut relay or allow the passage of the a load electric current.

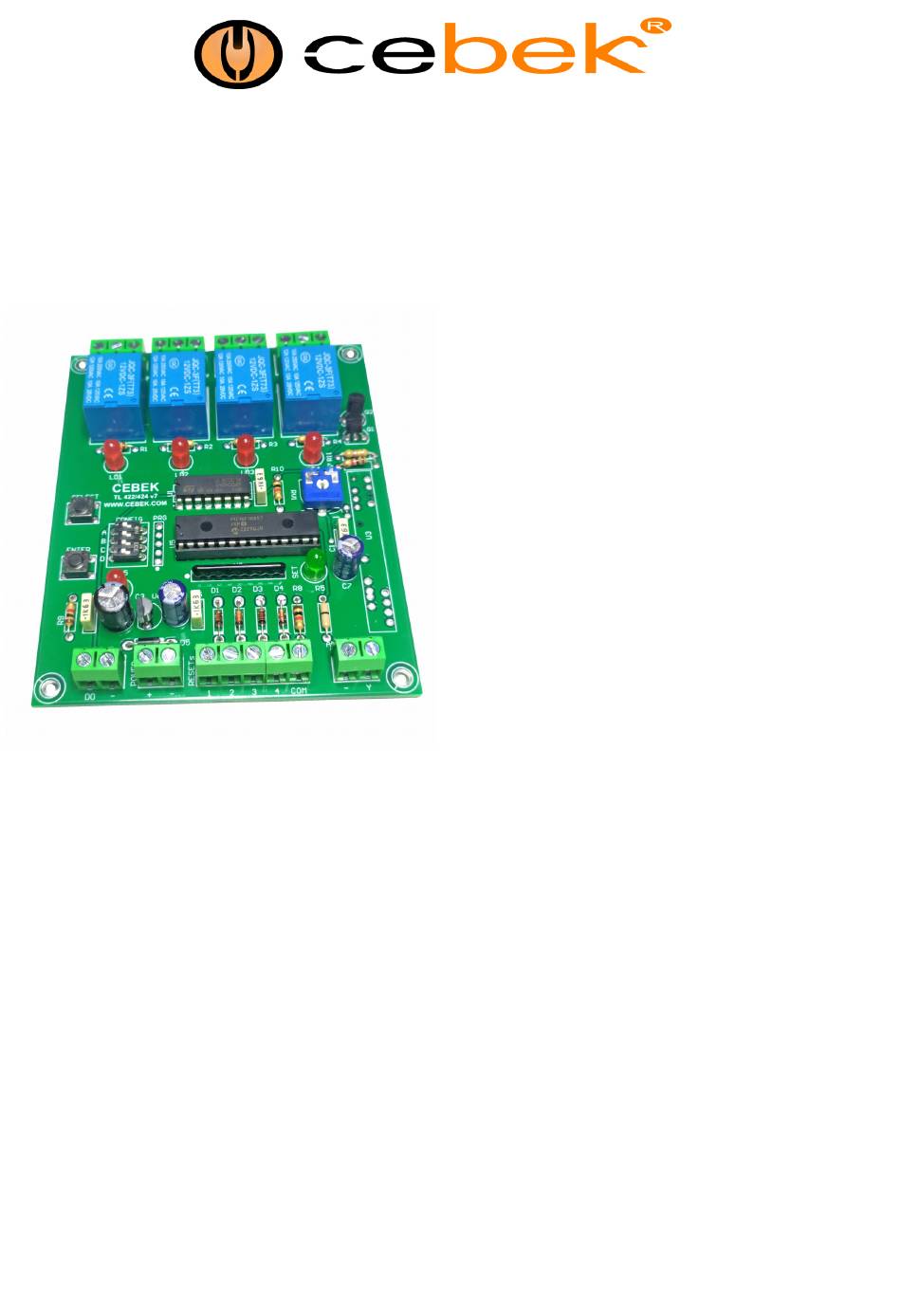

Extension 4 outputs R.F
Extension 4 sorties R.F
Ampliación 4 salidas R.F
Ampliació 4 sortides R.F
TECHNICAL CHARACTERISTICS
Power : 12 V .DC.
Maximum consumption : 250 mA.
Relays circuit switched : 230V AC /3 A. maximum / relay.
Reset input : Closure of contacts.
LED indicators : Programming, Relays
Relay Operation : Set Up in Monostable,
bistable or Timed, (0,1 a 132 sec.)
Response time (Delay issuer order, relay response) : 0,5 seg
Compatibility : Receiver R.F. Group 3 TL-422 / TL-423
Weight : 99,4 gr.
Size : 87x 107 x 17 mm.
DIN rail : C-7586
