SERRE LUXIA ADOSSÉE 3,06 M
SYSTÈME D'OMBRAGE
Longueurs 3,09 - 3,80 - 4,57 - 5,30 ou 6,04 m
.06 ADOSSEE - POSITIONNEMENT DES FIL D'OMBRAGE
Tendeur + fil nylon
Vis autoforeuse 6.3x25

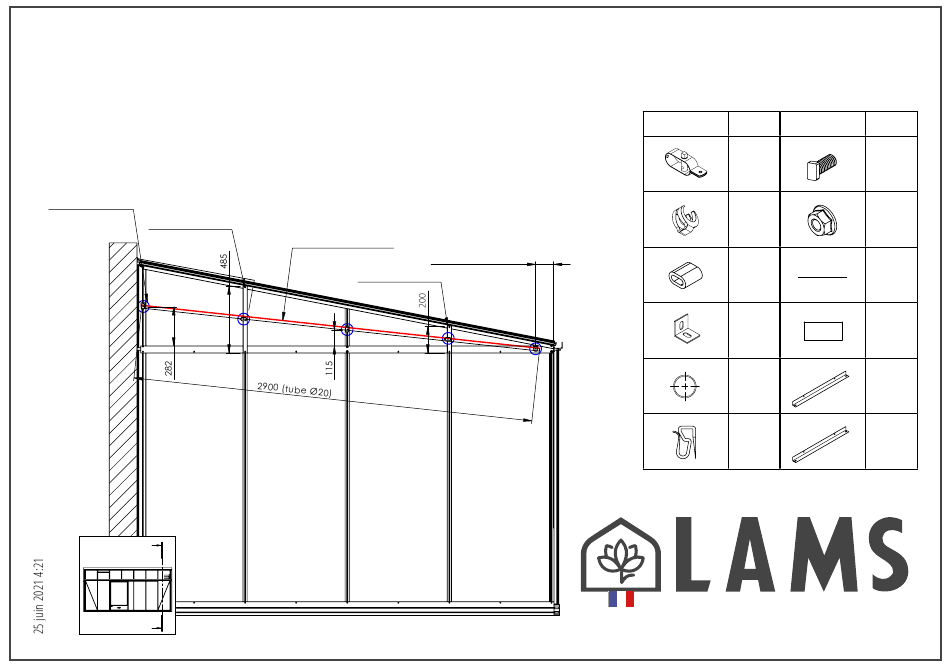

OMBRAGE LUXIA 3.06 ADOSSEE - POSITIONNEMENT DES FIL D'OMBRAGE
A
A
A
A
Tube Ø20 Lg.2900mm
Vis autoforeuse 6.3x25
Tendeur + fil nylon
Vis autoforeuse 6.3x25
Tube Ø20 Lg.2900mm
Perçage Ø 7 à130mm
Perçage Ø 7 à130mm
Vis autoforeuse 6.3x25
LISTE DES COMPOSANTS
Détail composant
Référence
Tendeur
352657
1
Guide plastique
365279
2
Serre-câble aluminium
365259
3
Équerre 30x30
364305
4
Tube Ø 20 - L. 2900 mm
365626
5
Épingle plastique
365275
6
365275
Fabricant français de serres depuis 1993
Détail composant
Référence
Vis inox tête marteau M6x18
365404
7
Écrou frein inox à embase M6
789280
8
Rouleau de fil nylon Ø 2 mm
365287
9
Toile d'ombrage
10
Cornière 30x30 mm Lg 200 mm
797865
11
Cornière 30x30 mm Lg 485 mm
797866
12
