LAMS SERRE CLASSIQUE Instructions De Montage page 10

Chev ille Nylon
8 x 40

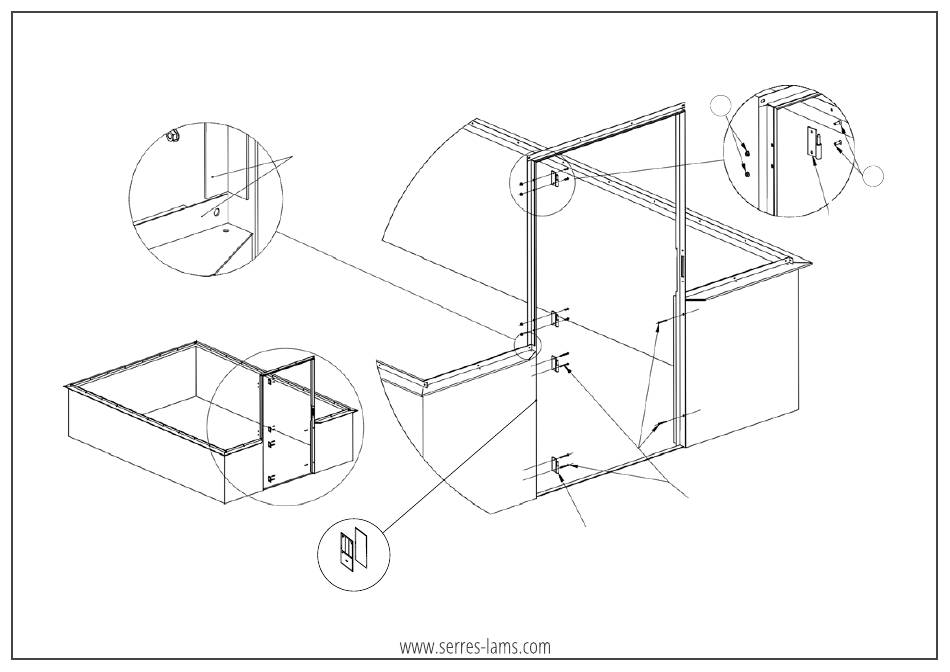

POSITIONNER LE DORMANT DE PORTE
ALIGNER AVEC LA TOLE REJET D'EAU
Exemple représenté: serre Classique 3.8m
Pour fixer le cadre de porte, marquez l'emplacement
des trous du cadre sur le muret puis percez (Ø 8 mm).
Posez le cadre et fixez le, ainsi que les demi-charnières mâles. La fixation de la partie basse (dans le muret) s'effectue à l'aide des chevilles (40) et des vis (39). La fixation de la partie
haute s'effectue à l'aide des vis (32) et des écrous (36).
FIXATION DU CADRE DE PORTE SUR LE MURET
Ecrou M6
Vis TF M6X20
Positionnez le cadre de porte aligné avec la tôle rejet d'eau.
Aligné sur même plan
Aligné sur même plan
DÉTAIL P
ECHELLE 1 : 17
P
15
Cruciforme
Demi-charnière mâle
Demi charnière male
36
écrou M6
Vis TF M6x 20
Demi-charnière mâle
Demi-charnière male
Fixation encadrement avec vis (39)
Fixation encadrement avec vis +
chev illes nylon dans muret.
+ chevilles nylon (40) dans le muret
32
Page 10
