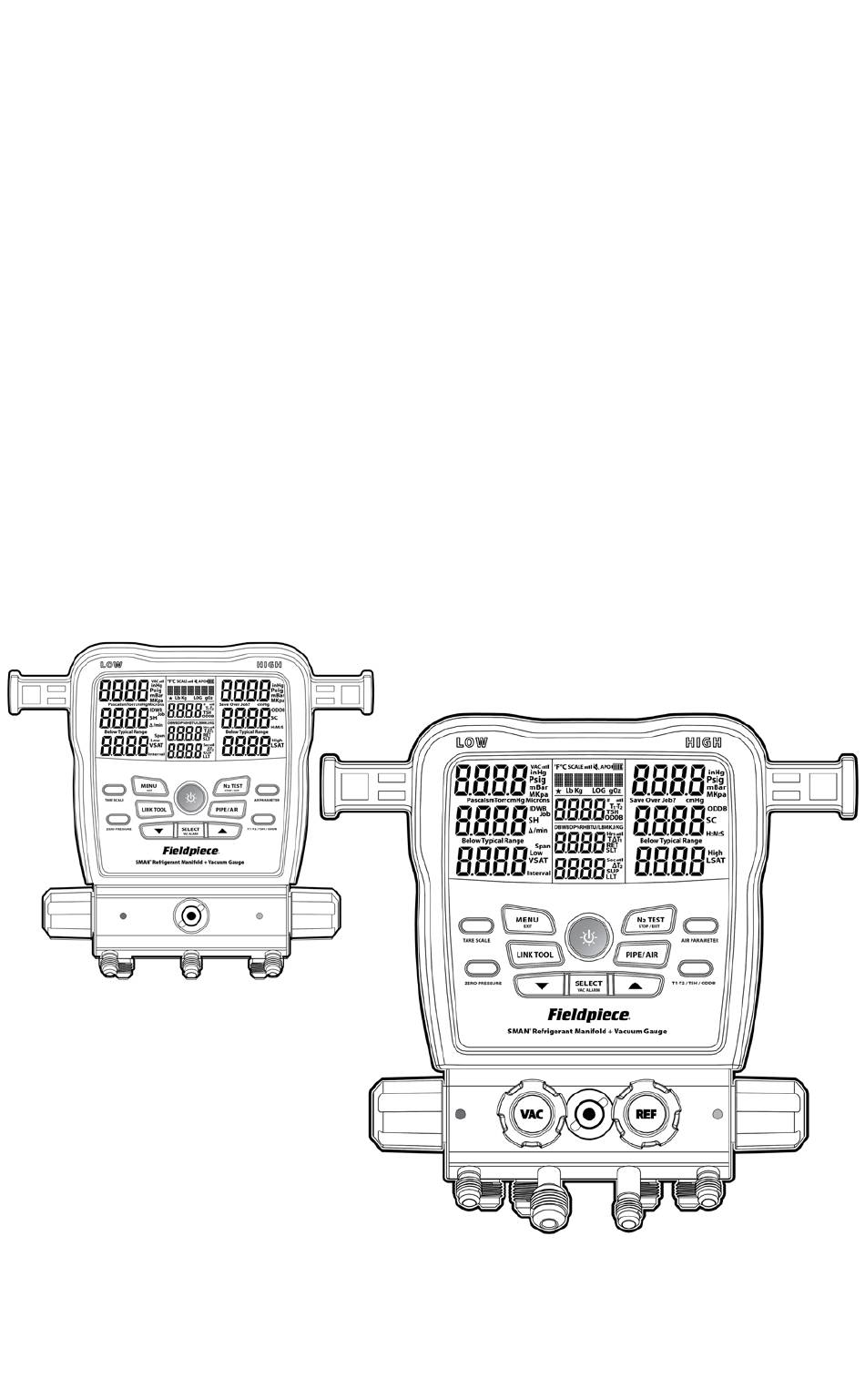

- Page 1 Fieldpiece ® Manifolds pour fluide frigorigène SMAN® avec jauge à vide intégrée MANUEL D’UTILISATION 3 ports Modèle SM382VINT 4 ports Modèle SM482VINT...
- Page 2 Surchauffe (SH) et sous-refroidissement (SC) Pression Surchauffe cible (TSH) Vide poussé Vide poussé (SM382VINT et SM482VINT) Compatibilité de la connexion sans fil Test de gaz non condensables Schémas des manifolds (SM382VINT et SM482VINT) Certification et identifiants des modules 47 Garantie limitée . 50...
- Page 3 Avis important Démarrage rapide Installez les six piles AA fournies dans le Ce produit n’est pas destiné aux consommateurs . . compartiment des piles à l’arrière de l’appareil . L’utilisation de ce produit est réservée au personnel Appuyez sur la touche bleue centrale pendant qualifié...
- Page 4 évacuations ou connectez-vous à une travail du premier coup . jauge à vide sans fil pour un contrôle plus précis . Votre nouveau manifold Fieldpiece offre la protection et Caractéristiques la communication sans fil à longue portée exigées par les professionnels travaillant sur le terrain .
- Page 5 Bras de rangement pour collier de serrage Vue de face du SM382VINT Vanne du port de conduite de liquide Vanne du port du tuyau d’aspiration Pompes à vide Fieldpiece disponibles en modèles 6 CFM, 8 CFM et 10 CFM (vendues séparément)
- Page 6 Bras de rangement pour Bras de rangement pour collier de serrage (LLT) collier de serrage (SLT) Vue arrière du SM382VINT Vis du couvercle du compartiment des piles Crochet de suspension en acier Onglet de préhension sur le couvercle Port USB-C du compartiment des piles Accès avec housse en...
- Page 7 Regard d’aspiration Port de fluide frigorigène Port de vide Raccordement direct à Le grand orifice s’adapte parfaitement une bouteille de fluide aux pompes à vide Fieldpiece frigorigène ou à un appareil de récupération telle que le modèle Fieldpiece MR45...
- Page 8 Bras de rangement pour Bras de rangement pour collier de serrage (LLT) collier de serrage (SLT) Vue arrière du SM482VINT Vis du couvercle du compartiment des piles Crochet de suspension en acier Onglet de préhension sur le couvercle Port USB-C du compartiment des piles Accès avec housse en caoutchouc amovible.
- Page 9 Affichage SLT : Température du tuyau d’aspiration (partie basse) LLT : Température de la conduite de liquide (partie haute) ODDB : Température du thermomètre à sec extérieur IDWB : Température du thermomètre humide extérieur LOG : Enregistrement de données en cours Job : Emplacement de travail (1-9) du journal de données Span : Heures (Hrs) d’...
- Page 10 à ce moment- 1. Appuyez sur LINK TOOL pour rechercher les outils sans fil Fieldpiece là . Le haut-parleur peut être mis en sourdine (page 29) .
- Page 11 TEST (Test de pression) PIPE / AIR Appuyez sur PIPE / AIR pour afficher différents calculs et Après avoir travaillé sur un composant de système vidé, côté fluide frigorigène, il est prudent de pressuriser le système différentes mesures provenant des psychromètres affectés au avec de l’azote sec et de vérifier si des chutes de pression se système Job Link®...
- Page 12 Surchauffe (SH) et sous- Surchauffe cible (TSH) Comparez la surchauffe cible (TSH) à la surchauffe réelle (SH) refroidissement (SC) lors du chargement des systèmes de climatisation à orifice fixe . La surchauffe est la quantité de chaleur ajoutée au fluide La TSH est calculée continuellement à...
- Page 13 • Remplacez l’huile avant et pendant la procédure. Remplacez l’huile à la volée le manifold ! sans perdre le vide avec les pompes à vide Fieldpiece. 9. Arrêtez la pompe à vide. • Lorsque la pompe à vide est isolée, une augmentation lente qui se stabilise 10.
- Page 14 • Remplacez l’huile avant et pendant la procédure. Remplacez l’huile à la volée 9. Arrêtez la pompe à vide. sans perdre le vide avec les pompes à vide Fieldpiece. 10. Appuyez sur VAC ALARM pour activer l’alarme haute et démarrer le chronomètre.
- Page 15 Menu Test de gaz non condensables Si la pression de refoulement semble haute, même Appuyez sur MENU pour accéder au menu affichant la après avoir nettoyé les serpentins, optimisé le débit d’air et plupart des paramètres . Utilisez les touches fléchées pour effectué...
- Page 16 Enregistrement des données Arrêt automatique Enregistrer les mesures et les calculs résultants, Pour économiser les piles, le manifold SMAN® notamment la surchauffe, aux plages et intervalles choisis . s’éteindra automatiquement si aucune touche n’est Enregistrer un maximum de 9 travaux (journaux) sur le actionnée pendant un délai défini .
- Page 17 Étalonnage de la température (CalTemp) ToolSet Les thermocouples (T/C) ne sont pas étalonnés directement . Affectez des outils du système Job Link® aux mesures Chaque prise de T/C (LLT, ODDB, SLT) doit plutôt être étalonnée principales du manifold (température des tuyaux, etc .) ou selon le T/C spécifique qui y est raccordé...
- Page 18 Unités Minuterie de rétroéclairage Chaque mesure peut avoir sa propre unité . Le rétroéclairage se désactive automatiquement après un délai défini si aucune touche n’est actionnée . MENU/Units (unités) 1. Utilisez les FLÈCHES pour parcourir la liste des mesures. MENU/Backlight Timer (minuterie de rétroéclairage) 2.
- Page 19 Étalonnage avancé de la pression 11. Appuyez sur MENU. 12. Utilisez les FLÈCHES pour afficher Adv Pressure (étalonnage avancé Bien que cette procédure ne soit pas obligatoire lors de de pression). la maintenance CVCR standard, les capteurs de pression 13. Appuyez sur SELECT pour lancer l’ é talonnage des capteurs de pression. peuvent néanmoins être étalonnés de temps à...
- Page 20 Suppression de fichier journal Affichage et mise à jour du micrologiciel Libérer de l’espace en supprimant les anciens journaux De nouvelles versions du micrologiciel sont souvent mises à disposition au fur et à mesure que de nouveaux fluides ou afficher simplement l’espace disponible . frigorigènes et de nouvelles fonctionnalités sont disponibles .
- Page 21 Entretien Remplacement des piles Remplacez les piles lorsque l’indicateur de charge Nettoyage indique qu’elles sont épuisées . Dès que la tension des piles tombe au-dessous du niveau opérationnel, « Low Nettoyez l’extérieur à l’aide d’un chiffon mouillé . Bat » (piles faibles) s’affiche brièvement et le manifold N’utilisez aucun solvant .
- Page 22 Remplacement du support de tuyau Remplacement de vanne et de Par défaut, la taille de vos supports de tuyaux de manifolds bouton est de 1/4 po . Si vous souhaitez les remplacer par des supports Si vous constatez des fuites de vide dans une des vannes, de tuyau de 5/16 ...
- Page 23 Type de capteur : Capteurs de pression absolue Les obstructions réduisent la portée. Type de port : SM382VINT : (3) raccords évasés mâles SAE standards de 1/4 po ou Port de données : USB-C (pour l’ e xtraction des journaux de données ou la mise à...
- Page 24 Schémas des manifolds Type de capteur : Thermistor SM382VINT: Type de port : SM382VINT : (3) raccords évasés standards SAE mâles 1/4 po ou SM482VINT : raccords évasés mâles SAE standards : (1) 3/8 po et (3) 1/4 po Plage et unités : 50 à 9 999 microns de mercure (impérial), 6,7 à...
- Page 25 Déclaration de la FCC Déclaration d’Industrie Canada Cet appareil a été testé et déclaré conforme aux limites imposées pour les appareils Le ou les émetteurs / récepteurs exempts de licence contenus dans le présent numériques de classe B, selon la partie 15 des règlements de la FCC. Ces limites sont appareil sont conformes aux CNR d’Innovation, Sciences et Développement établies pour permettre une protection raisonnable contre les interférences nuisibles dans économique Canada applicables aux appareils radio exempts de licence.
- Page 26 Toute garantie implicite découlant de la vente d’un produit de Fieldpiece, y compris, mais sans s’y limiter, les garanties de qualité marchande et d’aptitude à un usage particulier, est limitée à celles énoncées ci-dessus.
- Page 27 ® relie vos outils. Reliez vos travaux. Le système Job Link® fonctionne avec tous nos instruments sans fil (pinces multimètres, sondes, manifolds numériques) et intègre parfaitement toutes leurs fonctionnalités. Téléchargez l’application pour commencer ! © Fieldpiece Instruments, Inc 2024; v05...
