Sommaire des Matières pour SMA SUNNY CENTRAL STORAGE UP

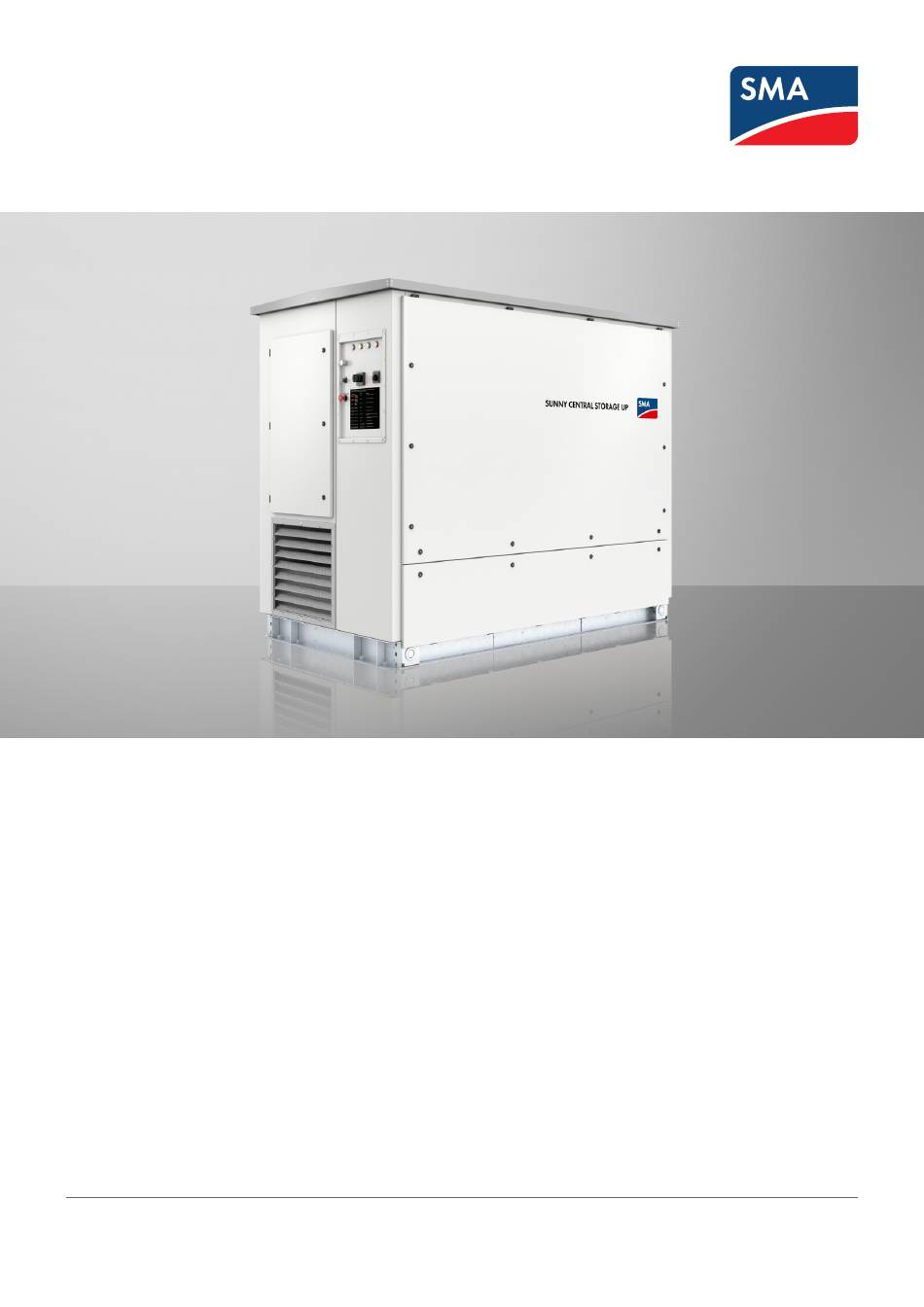

- Page 1 Instructions de remplacement Pièce de rechange "Transformateur Aux" pour SUNNY CENTRAL STORAGE UP(-US) / SUNNY CENTRAL STORAGE UP-XT(-US) 6UP-820-002-003 FRANÇAIS AuxSupply-RM-fr-10 | Version 1.0...
- Page 2 Les spécifications peuvent être modifiées sans préavis. Tous les efforts ont été mis en œuvre pour que ce document soit élaboré avec le plus grand soin et tenu aussi à jour que possible. SMA Solar Technology AG avertit toutefois les lecteurs qu’elle se réserve le droit d’apporter des modifications aux présentes spécifications sans préavis ou...
- Page 3 Les opérations décrites dans le présent document doivent uniquement être réalisées par un personnel qualifié. Ce dernier doit posséder les qualifications suivantes : • Maîtrise de la mise hors tension des onduleurs SMA • Connaissances relatives au mode de fonctionnement et à l’exploitation d’un onduleur •...
- Page 4 Désignations utilisées dans le document Désignation complète Désignation dans ce document Kit transformateur auxiliaire Produit Sunny Central UP(-US) Sunny Central, onduleur Sunny Central Storage UP(-US) Sunny Central Storage, onduleur Sunny Central Storage UP-XT(-US) Sunny Central Storage, onduleur AuxSupply-RM-fr-10 Instructions de remplacement...
- Page 5 Les interventions sur les produits SMA (modifications ou transformations, par exemple) ne sont autorisées qu’après accord écrit exprès de SMA Solar Technology AG. Toute intervention non autorisée ou tout non-respect de la documentation entraîne l’annulation de la garantie légale et commerciale et, en règle générale, le retrait de l’autorisation d’exploitation.
- Page 6 2 Sécurité SMA Solar Technology AG DANGER Danger de mort par choc électrique en cas de contact avec des composants conducteurs ou des câbles de l’onduleur Les composants conducteurs ou les câbles de l’onduleur sont soumis à de hautes tensions. Le contact avec des composants conducteurs ou des câbles de l’onduleur peut entraîner la mort ou des blessures mortelles due à...
- Page 7 SMA Solar Technology AG 2 Sécurité AVERTISSEMENT Danger de mort dû à un arc électrique parasite en cas de défaut de l’installation de distribution moyenne tension En cas de défaut dans l’installation de distribution moyenne tension pendant le fonctionnement du produit, des arcs électriques parasites peuvent apparaître et provoquer la mort ou de graves blessures.
- Page 8 2 Sécurité SMA Solar Technology AG AVERTISSEMENT Danger de mort par choc électrique en cas d’alimentation propre interne désactivée Après désactivation de l’alimentation propre interne au niveau de l’interrupteur-sectionneur -Q62, des tensions mortelles sont présentes sur les câbles allant vers l’interrupteur-sectionneur -Q62. Ce n’est qu’après mise hors tension de la trajectoire de puissance que tous les câbles de l’alimentation propre interne sont hors tension.
- Page 9 à une norme supérieure. Toute intervention non autorisée entraîne l’annulation de la garantie légale et commerciale et, en règle générale, le retrait de l’autorisation d’exploitation. SMA Solar Technology AG décline toute responsabilité en cas de dommages résultant d’une telle intervention.
- Page 10 3 Contenu de livraison SMA Solar Technology AG 3 Contenu de livraison Vérifiez si la livraison est complète et ne présente pas de dommages apparents. En cas de livraison incomplète ou de dommages, prenez contact avec le service. Figure 1 : Éléments du contenu de livraison Position Quantité...
- Page 11 SMA Solar Technology AG 4 Aperçu des raccordements 4 Aperçu des raccordements Figure 2 : Aperçu des bornes pour le remplacement du transformateur auxiliaire Position Désignation Fusible F70 avec borne F70:2 Filtre CEM avec borne R70:N Plaques à bornes du transformateur auxiliaire Raccordement du conducteur de protection U60:PE au fond de l’onduleur...
- Page 12 5 Démontage du transformateur auxiliaire SMA Solar Technology AG 5 Démontage du transformateur auxiliaire Matériel d’entretien nécessaire (non compris dans le contenu de la livraison) : ☐ Aide au levage (numéro de matériel : 6UP-900-004-001) Procédure : 1. Mettez hors tension l’onduleur sur tous les pôles (voir les instructions de l’onduleur ou de la MV Power Station).
- Page 13 SMA Solar Technology AG 5 Démontage du transformateur auxiliaire 12. Retirez les écrous et les rondelles du socle et de la bande de mise à la terre du transformateur auxiliaire. Conservez le matériel de vissage pour le montage. 13. Retirez le transformateur auxiliaire de l’onduleur à l’aide au levage. Tenez compte du poids du transformateur auxiliaire (89 kg (196 lb)).
- Page 14 6 Remplacer le câble W662 SMA Solar Technology AG 6 Remplacer le câble W662 Le câble W662 doit être remplacé dans les onduleurs de la version de fabrication Q1, Q4 et A1 pour l’option 13_2 (alimentation auxiliaire 120 V). Procédure : 1. Assurez-vous que l’onduleur est mise hors tension sur tous les pôles.
- Page 15 SMA Solar Technology AG 7 Montage du transformateur auxiliaire 7 Montage du transformateur auxiliaire Matériel d’entretien nécessaire (non compris dans le contenu de la livraison) : ☐ Aide au levage (numéro de matériel : 6UP-900-004-001) Procédure : 1. Soulevez le transformateur auxiliaire livré dans l’onduleur à l’aide au levage de levage et déposez-le à la position de montage.
- Page 16 8 Vérifier le fonctionnement du transformateur auxiliaire SMA Solar Technology AG 8 Vérifier le fonctionnement du transformateur auxiliaire 1. Assurez-vous que la tension d’alimentation externe est activée. 2. Vérifiez la tension sur les bornes F70:2 et R70:N. 3. Si la tension appliquée est supérieure ou inférieure à la tension d’alimentation pertinente (120 V / 230 V), vérifiez l’installation du transformateur auxiliaire.
- Page 17 SMA Solar Technology AG 9 Contact 9 Contact En cas de problèmes techniques concernant nos produits, prenez contact avec le Service en Ligne de SMA. Les données suivantes sont indispensables à une assistance ciblée : • Type d’appareil • Numéro de série •...
- Page 18 www.SMA-Solar.com...
