Rubi Alex RCA18A Installation page 2

InstallatIon

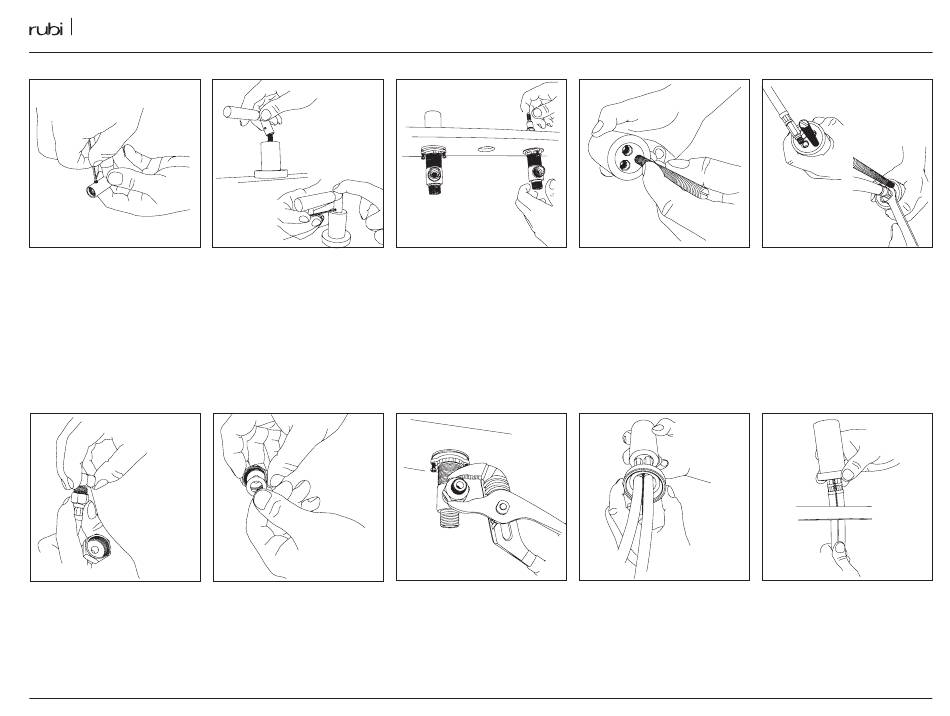

ÉTAPES / STEPS
08
Insérez et vissez la vis à tête hexagonale
de la poignée.
Insert and screw the hex screw of the handle.
13
Libérez les écrous de fixation des flexibles
en les dévissant.
Release the flexible hose nuts by unscrewing
them.
Doc. # DR010-2 / 14-12-2015
09
Glissez la poignée en place. Alignez et validez
la poignée en position fermée. Validez la poi-
gnée en position ouverte au maximum. Serrez
en position.
Slide handle in place. Align and validate the
handle in the closed position. Validate the
handle in the open position at maximum level.
Tighten in place.
14
Insérez le joint d'étanchéité à la tête
des écrous de fixation des flexibles.
Insert sealing gasket at the head of the flexible
hose nuts.
10
Répétez le processus pour la 2ième poignée.
Repeat process for second handle.
15
Raccordez les écrous de fixation des flexibles
à la base de chacune des poignées.
Connect the flexible hose nuts at the each
handle base.
11
Insérez la tige de fixation du corps du bec.
Insert fixing rod in spout body.
16
Glissez la bride d'étanchéité du corps du bec
le long des flexibles.
Slide the spout body sealing flange along the
flexibles.
VIso - 8˝ c.c
12
Insérez les 2 flexibles d'entrée d'eau. Puis,
serrez la base des flexibles.
Insert the 2 water intake flexible hoses. Then,
tighten flexible base
17
Glissez la tige et les flexibles dans le trou
de la surface prévue pour le robinet.
Slide rod and hoses through the hole of the
surface planned for the tap.
