Tastsensor 4.95, 24 V
Monter et raccorder l'appareil (voir figure 2), (voir figure 3)
L'appareil doit être inséré dans un boîtier d'appareillage étanche. Dans le cas
contraire, les mesures de la température peuvent être influencées négativement par
les courants d'air.
￭
Monter la bague support (h) dans la bonne position sur le boîtier d'appa-
reillage.
Respecter le marquage TOP = haut.
Utiliser les vis pour boîtiers (f) fournies.
Affectation du raccordement
Borne
1
2
3
4
5
6
7
8
+
-
9
10
11
12
13
14
15
16
32402012
10866577

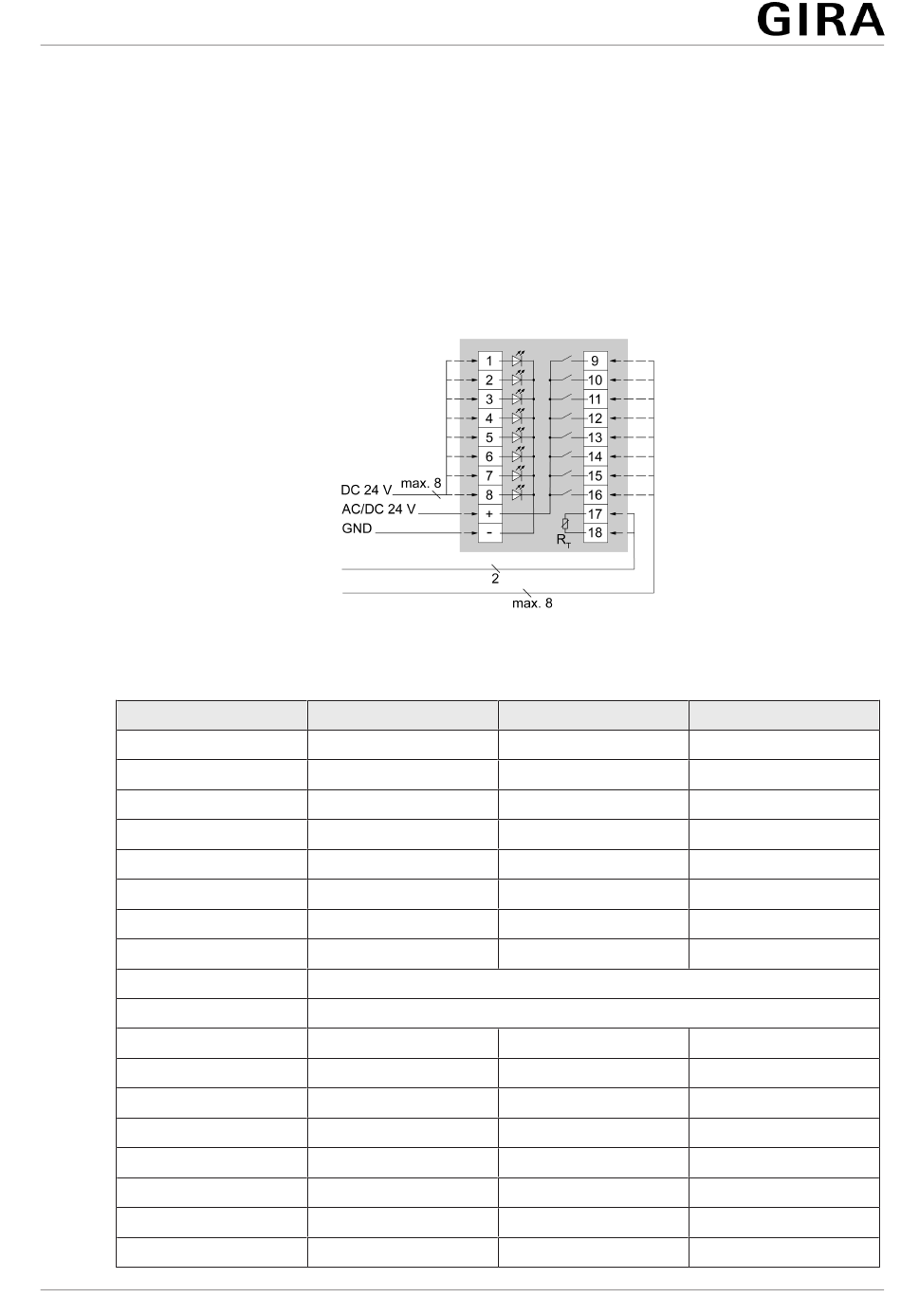

Figure 3: Raccordement touche sensorielle 4 voies
1 voie
LED 1 (gauche)
LED 2 (droite)
Bouton-poussoir : potentiel de référence Plus
LED : potentiel de référence GND
Bouton 1 (gauche)
Bouton 2 (droite)
09.01.2025
2 voie
LED 1 (gauche)
LED 2 (droite)
LED 3 (gauche)
LED 4 (droite)
Bouton 1 (gauche)
Bouton 2 (droite)
Bouton 3 (gauche)
Bouton 4 (droite)
4 voie
LED 1 (gauche)
LED 2 (droite)
LED 3 (gauche)
LED 4 (droite)
LED 5 (gauche)
LED 6 (droite)
LED 7 (gauche)
LED 8 (droite)
Bouton 1 (gauche)
Bouton 2 (droite)
Bouton 3 (gauche)
Bouton 4 (droite)
Bouton 5 (gauche)
Bouton 6 (droite)
Bouton 7 (gauche)
Bouton 8 (droite)
