ÉTAPE 2

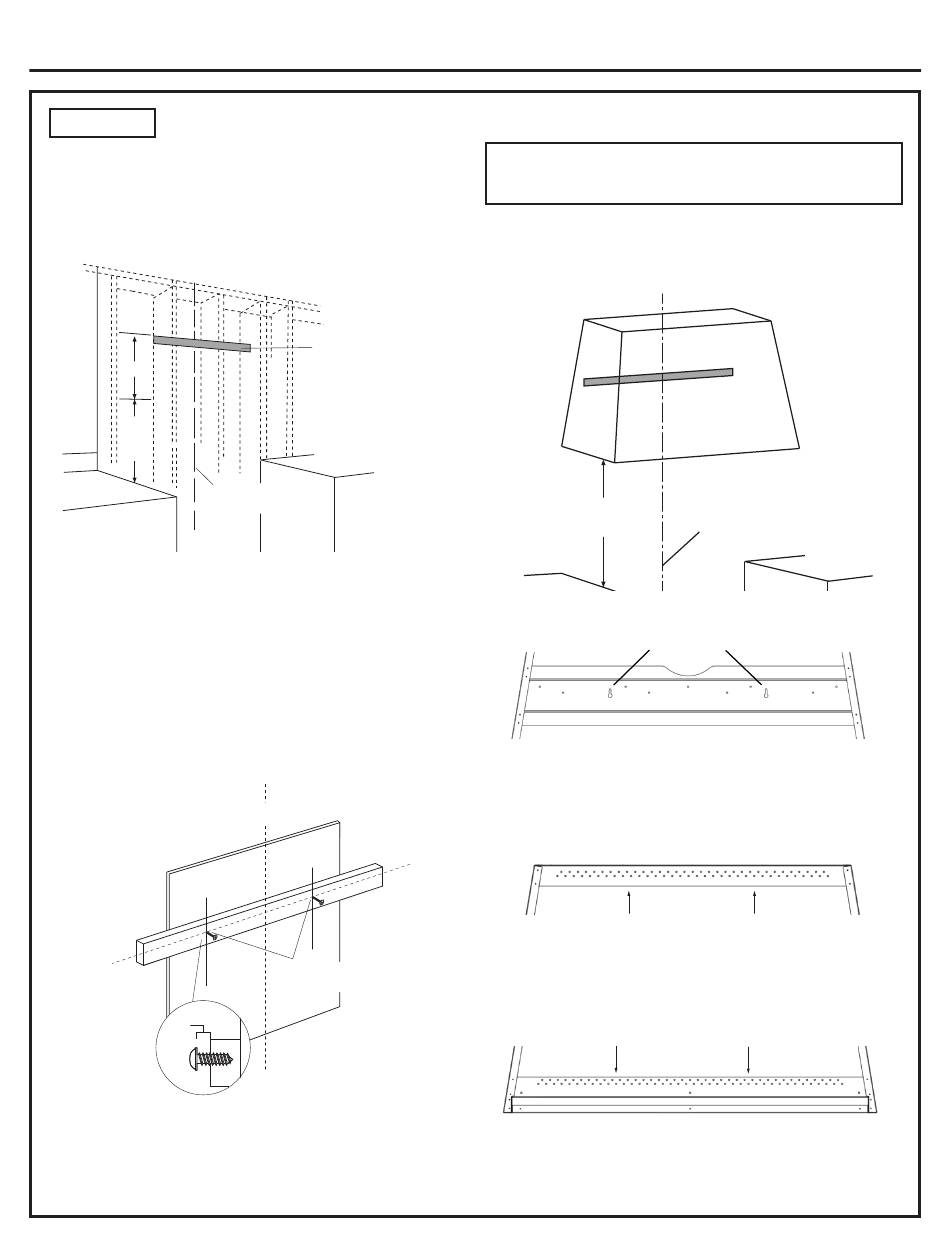

INSTALLER LA HOTTE AU MUR
Monter le support en bois sur le mur
■ L ocalisez au moins 2 montants verticaux pour le support
en bois.
■ C entrez le support en bois fourni, de gauche à droite, sous
la ligne marquée à 16 po. Utilisez le trou central du support
en bois pour vous guider.
16 po
30 po
à
36 po
centrale de
l'espace
d'installation
■ M arquez et percez deux trous de 3/16 po dans le support en
bois de façon à ce qu'ils correspondent aux emplacements
des montants.
■ F ixez le support en bois à 2 montants verticaux ou plus, à
l'aide de 2 vis longues à carré conducteur fournies.
IMPORTANT : Les vis doivent pénétrer d'au moins 1 po dans les
montants verticaux. Chanfreinez les trous de vis dans le support.
REMARQUE : Les deux vis de montage fournies doivent
rester dans leur emplacement d'expédition d'origine. Ces vis
sont positionnées pour s'engager dans les encoches en trou
de serrure à l'arrière de la hotte.
L C
Saillie
de 1/4 po
■ A justez la profondeur des vis de montage fournies dans le
support en bois jusqu'à ce qu'elles dépassent de 1/4 po.
Cette saillie de 1/4 po permettra de suspendre la hotte.
6
Instructions d'installation
Support en bois
Ligne
L C
Vis de
montage fournies
IMPORTANT : La charpente doit pouvoir soutenir une
charge de 150 lb (68 kg).
■ P lacez la hotte sur le support en bois. Assurez-vous que les
vis de montage s'engagent dans les encoches en trou de
serrure à l'arrière de la hotte. Serrez les vis. Assurez-vous
que la position de la hotte est la bonne.
30 po
à
36 po
Fentes en trou de serrure
■ I nstallez 2 vis courtes supplémentaires pour fixer la hotte au
support en bois.
■ I nstallez 2 vis Phillips moyennes sur la partie supérieure
intérieure de la hotte, dans les montants. Choisissez les
trous appropriés qui s'alignent avec les montants.
Choisissez les trous de vis qui s'alignent avec les montants
Choisissez les trous de vis qui s'alignent avec les montants
■ I nstallez 2 vis Phillips moyennes sur la partie inférieure
intérieure de la hotte, dans les montants. Choisissez les
trous appropriés qui s'alignent avec les montants.
Choisissez les trous de vis qui s'alignent avec les montants
Choisissez les trous de vis qui s'alignent avec les montants
Ligne centrale
de l'espace
d'installation
1 po = 2,5 cm; 1 pi = 0,3 m
31-2000730 Rév. 0
