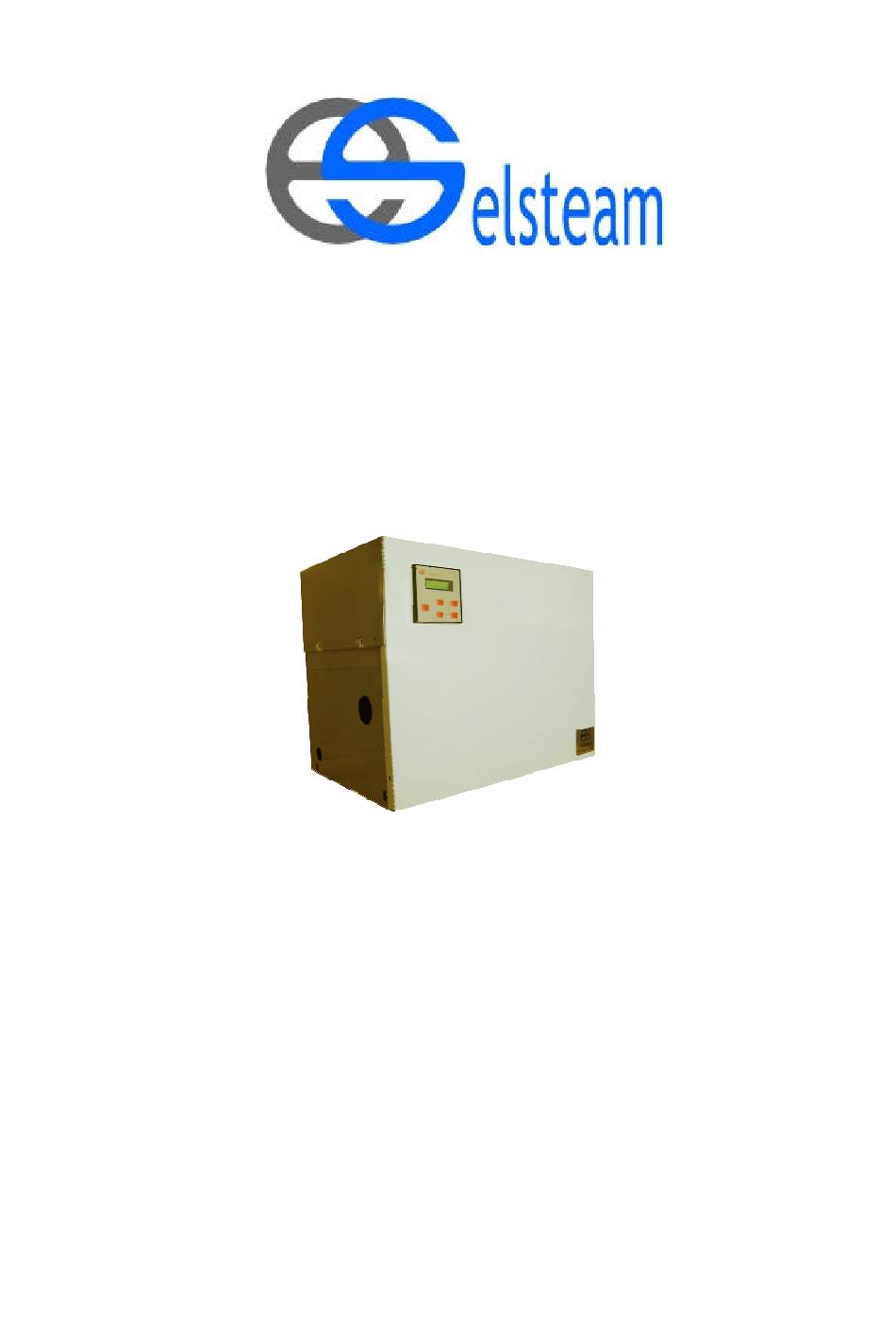

- Page 1 HUMIDIFICATEUR PROPORTIONNEL À HAUTE PRESSION GUIDE D’INSTALLATION, D’UTILISATION ET MAINTENANCE Rel. 09-04...
- Page 2 MESSAGES D’ALARME............................13 DIMENSIONNEMENT D’UN SYSTÈME ET ÉVALUATION DES PARAMÈTRES DE FONCTIONNEMENT................................14 1: .......................... 14 IMENSIONNEMENT XEMPLE 2: .......................... 15 IMENSIONNEMENT XEMPLE Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 3 éviter que la pression a l’intérieur du réseau de distribution soit trop basse (voir paramètre « Production Min » dans la programmation avance). Ce qui provoquerait la formation de gouttes d’eau à la sortie. Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 4 Pour permettre une ventilation correcte de la pompe laisser un emplacement libre d’environ 20cm sur le coté droit de l’appareil (coté avec grille d’aération). Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 5 être interrompu sur toutes les lignes réseau et assurée contre un enclenchement involontaire! Avant de faire les connections électriques vérifier que la tension correspond bien à celles de l’appareil! Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 6 Régulateur Externe Proportionnel (0..10V) Brancher le régulateur externe entre les bornes REG et 0V comme indiqué dans le schématique. Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 7 Blocage de l’appareil si on dépasse les 50 heures de fonctionnement après signalisation de substitution de l’huile. • Visualisation des paramètres de fonctionnement Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 8 Si le contrôleur proportionnel intégré est utilisé la valeur de l’humidité est affichée sur la deuxième ligne: Val. RTH Si un contrôleur externe est utilisé la requête du contrôleur est affichée : Demande 100% Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 9 Affiche le temps avant la substitution de l’huile de la pompe á haute pression Rempl. Huil dans Cette valeur ne peut pas être modifiée. Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 10 Pour accéder à la programmation avancée presser les touches SET et + , jusqu'à la visualisation du message: Humidificateur En Marche Les champs de programmation dans cette mode sont: Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 11 Dans des cas de démarrage et arrêt fréquents de la pompe, augmenter la valeur. ( Valeur d’usine 60 sec Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 12 OK pour plus de 3 secondes. Si on utilise la touche CANC les modifications ne serons pas mémorisées et resterons valide jusqu’à l’arrêt de l’appareil. Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 13 Le contrôleur électronique mémorise l’état de l’appareil dans une mémoire flash. Arrêter et démarrer l’appareil n’a aucun effet sur son état. Les conditions d’ALARME et BLOCAGE sont conservées même après arrêt/démarrage. Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 14 9.1 Dimensionnement - Exemple 1: ∆ Dimensionner un système d’humidification ayant la capacité de et un débit d’air 75000 Calcul de la valeur d’humidité nécessaire [l/min:] Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
- Page 15 à une capacité inferieur au 50%. Calcul du numéro de buses ≅ Buses Calcul du paramètre Production Min ⋅ ⋅ > ⋅ ⋅ Production Min Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - tel.02 9659890-fax 02 96457007 E-mail:infocomm@elsteam.com/infotech@elsteam.com-Web:http://www.elsteam.com...
