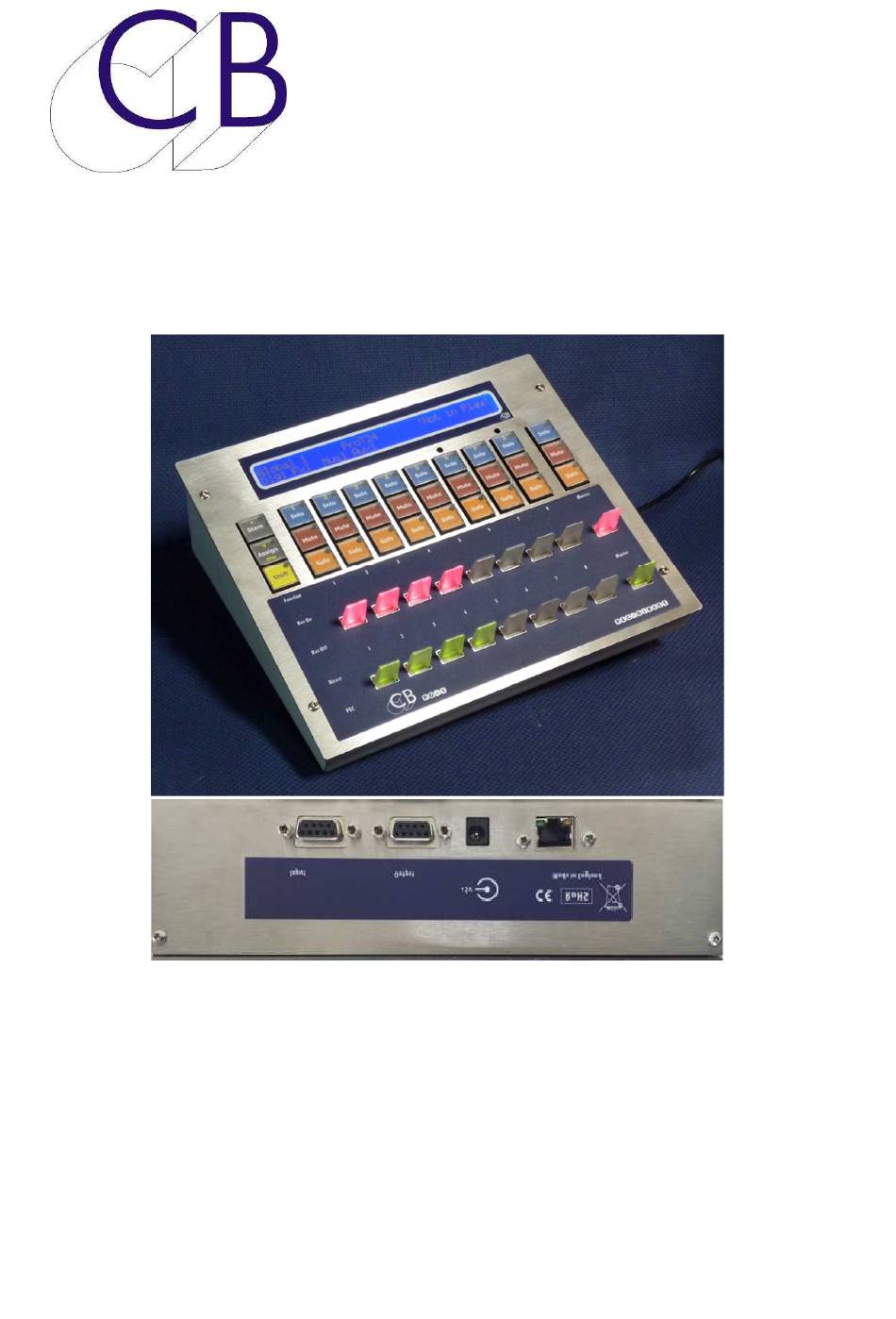

  • Page 1 CB Electronics PD-1net Manuel Ce manuel est actuellement en phase de mise à jour. Il ne peut être considéré comme complet.
  • Page 2 Table des matières Introduction ..........................1 Block Diagrammes.........................3 PD-1net avec ProTools, Enregistrement et Lecture, et une vidéo séparée ......3 PD-1net avec Pyramix et une vidéo séparée ..............3 PD-1net avec un ProTools ....................4 PD-1net avec deux ProTools ....................4 PD-1net avec liaison Ethernet et un PD-3 en option ............5 Fonctionnement du panneau de Pec-Direct ..............6...
  • Page 3 Serial In ........................30 Serial Out ........................30 Ethernet ........................30 +5v ..........................30 Mise à jour du logiciel interne ....................31 Mode Récupération ......................32 Appendice ..........................33 Utilisation du PD-1net avec ProTools ................33 Configuration du ProTools ....................33...
  • Page 4 Utilisation du PD-1net avec Pyramix ................35 Guide des Pannes du PD-1net ..................36 Raccordements du PD-1net ....................37 CB Electronics ........................38...
  • Page 5 PD-1net Pec/Direct Introduction Le PD-1net est une mise à jour du célèbre PD-1. Le PD-1, et maintenant le PD-1net offre une nouvelle façon d’implanter le concept du panneau de ‘Pec-Direct’. Les commutations de Solo, Mute et Source/Lecture sont implantées dans la Station Audio Numérique (DAW). En utilisant les commutations internes de la Station Audio Numérique (DAW), un grand nombre...
  • Page 6 PD-1net Pec/Direct Le PD-1net est conçu comme un appareil autonome, les dimensions de la face avant sont de 230 mm x 220 mm. La lèvre autour du panneau avant permet de monter le PD-1net dans un panneau. © 2017 CB Electronics...
  • Page 7 PD-1net Pec/Direct Block Diagrammes PD-1net avec ProTools, Enregistrement et Lecture, et une vidéo séparée PD-1net avec Pyramix et une vidéo séparée © 2017 CB Electronics Version 1...
  • Page 8 PD-1net Pec/Direct PD-1net avec un ProTools PD-1net avec deux ProTools © 2017 CB Electronics Version 1...
  • Page 9 PD-1net Pec/Direct PD-1net avec liaison Ethernet et un PD-3 en option © 2017 CB Electronics Version 1...
  • Page 10 [Master] contrôlent le Stem. L’affichage des pistes ne change pas lors de l’utilisation de la touche [Bank], le nombre de pistes affichées pour chaque Stem peut être définie en utilisant le Menu 07 : Stem Display Width. © 2017 CB Electronics Version 1...
  • Page 11 être séparés des Solos des pistes en lecture, sinon le Solo en place ne fonctionnera pas correctement. Le PD-1net utilise pour les commandes de Solo ou de Mute pour les Solo. L’avantage d’utiliser les commandes de Mute est que les Solo en place fonctionnent correctement.
  • Page 12 PD-1net Pec/Direct (DAW). Sur le PD-1net le Stem Composite doit aussi être en Solo Safe. Ceci permet de mettre les Stems en Solo et les pistes d’être misent en Solo sur la Station Audio Numérique (DAW). Si le Solo en place est configuré correctement, lorsque le PD-1net sélectionne le Direct, mettez en Solo une piste en lecture et vous entendrez le Solo en place (Le canal en lecture sera routé...
  • Page 13 (Solo Safe). Lorsqu’une piste est en Solo Safe, il n’est pas possible de la mettre en Note 1: enregistrement ou de sortir d’enregistrement. Le mode Safe est géré en interne par le PD-1net. Note 2: © 2017 CB Electronics Version 1...
  • Page 14 Mute/UnMute toutes les Pistes dans le Stem sélectionné. La LED s’illuminera lorsque tous les canaux seront en Mute. Bank Mode Stem Sélectionne entre les Stems 1-8 et 9-16. Mode Piste Sélectionne entre les Pistes 1-8 et 9-16 dans le Stem sélectionné. © 2017 CB Electronics Version 1...
  • Page 15 Stem sélectionné. La LED s’illuminera lorsqu’une des pistes du Stem sélectionné sera en Lecture. Note: Le statut de Solo Safe peut être lié avec les Clé de PEC/Direct (Menu Unit-06 link Safe to Pec/Dir Paddles). © 2017 CB Electronics Version 1...
  • Page 16 PD-1net Pec/Direct Combinaisons Spéciales des Touches La touche [Shift] est utilisée en combinaison avec d’autres touches pour accéder à différentes fonctions du PD-1net: [Shift] + [Bank] Accès dans le Menu. [Shift] + [Touche Solo] Mode Stem – Commute en Mode Piste.
  • Page 17 • Sélectionner le Stem comme décrit si avant. • Maintenez appuyée la touche [Shift], l’affichage indiquera ‘Safe=SoloSafe’’. • Utilisez les touches [Safe] pour Activer/Désactiver le Safe, les LEDs des touches [Safe] indiquent quel Stem est en Solo Safe. © 2017 CB Electronics Version 1...
  • Page 18 • Sélectionnez le niveau Stem ou Piste comme d’écrit ci-dessus. • Maintenez appuyée la touche [Shift]. • Utilisez les touches [Safe] pour Activer/Désactiver ‘Print Master’. Les LEDs des touches [Safe] indiquent quel Stem est en mode ‘’Print Master’’. © 2017 CB Electronics Version 1...
  • Page 19 Lorsque des noms longs sont utilisés, ProTools supprime tous les espaces, il est préférable d’utiliser un caractère spéciale pour séparer les Stems des Pistes tel que: _ . , - . Dans cet exemple ci-dessous, les noms sont utilisés. © 2017 CB Electronics Version 1...
  • Page 20 PD-1net Pec/Direct © 2017 CB Electronics Version 1...
  • Page 21 5=E-Net Note: La version du logiciel est affichée dans ce menu. Note: On ne peut accéder à l’option [4=O/P 2] que si la deuxième sortie est active, voir le Menu Auto-02 (Number of Outputs). © 2017 CB Electronics Version 1...
  • Page 22 La touche [Solo 2] Incrémentera le nombre de piste. La touche [Solo 3] soustraira 10 au nombre de piste. La touche [Solo 4] additionnera 10 au nombre de piste. Ce menu est ignoré si le Menu Auto-02 est sur 1=One © 2017 CB Electronics Version 1...
  • Page 23 Stem et de la Piste. Sélectionner le nombre de Stem qui doit être utilisé Auto-06 After Auto-Stem Ce menu détermine le mode d’affectation des Pistes/Stems après un ‘’Auto-Stem, voir le Menu- Auto-01 Note: Le logiciel ‘PDStem’ mettra toujours ce paramètre sur 2=Lock. © 2017 CB Electronics Version 1...
  • Page 24 Affiché comme Aux Stem 1 ... Aux Stem 4 ou Aux1 ... Aux4 Le nom du Stem est lu depuis le nom de la première piste du Stem. Note 1: Seul les 4 premiers caractères du nom de la Piste sera affiché. Note 2: © 2017 CB Electronics Version 1...
  • Page 25 Unit-06 Link Safe to Pec/Dir Paddles Si 1=On est sélectionné, les touches [Safe] sont liées aux touches de préparation de Piste et aux touches de ‘Pec/Direct’ inhibant ainsi la sélection de préparation de Piste et la sélection ‘Direct’. © 2017 CB Electronics Version 1...
  • Page 26 Relié au ‘’Master’’ en utilisant une liaison Ethernet. 3=Slave E-Net Le PD-1 qui est relié à la Station Audio Numérique (DAW) ou au Synchroniseur CB Electronics est le Maître, tous les autres PD-1 en cascade doivent être esclave (Slave). Le système fonctionnera si tous les appareils sont ‘’Master’’, mais des interactions entre les opérateurs...
  • Page 27 3=Blank Affiche le numéro de la touche appuyée. 4=Keys À utiliser avec précaution, ce choix remet tous les paramètres du PD-1net 5=Factory en position défaut usine avec l’affichage des Stems et des Pistes. Il faut à peu près 4 secondes pour effectuer la remise à zéro usine.
  • Page 28 La sortie O/P#1 est nommée ’B’ dans l’affichage et est nommée ‘Output’ sur le panneau arrière du PD-1net. La configuration de la sortie O/P#2 est seulement disponible si le paramètre ‘Auto-02’ est sélectionnée sur ‘2=two’. Dans ce mode l’entrée est configurée en sortie O/P2.
  • Page 29 Adresse IP de l’appareil (utilisez le logiciel RS422Upd ou le DHCP pour changer). On/Off Utilisez la touche [Solo-1] pour activer désactiver le DHCP. Master Statut Maître ou Esclave de l’appareil. Mac CC:E9:C0:B1:5E:7A Adresse Mac de l’appareil. © 2017 CB Electronics Version 1...
  • Page 30 RS422 Controller via Ethernet (UDP). Common Debug Mode Skt IRQ Skt IRQ Flags + Mask Mask Adresse de sous-réseau Adresse Mac Adresse IP de l’appareil (Utilisez le logiciel RS422Upd ou le DHCP pour changer). © 2017 CB Electronics Version 1...
  • Page 31 2) Utiliser le logiciel PDStem pour Mac ou Windows pour définir les Pistes et les Stems. Auto-Stem Pour lire et afficher les noms des Pistes et des Stems correctement, le PD-1net doit être correctement paramétré. Après une remise à zéro usine (Menu-10 Test Displays, 5=Factory) les Menus suivant doivent être paramétrés :...
  • Page 32 Si vous rencontrez des problèmes, envoyez-nous par courriel un fichier texte avec la liste de vos noms de Pistes et de Stems, votre configuration, vos choix de paramètres, la date du logiciel interne du PD-1net et nous vous aiderons. © 2017 CB Electronics...
  • Page 33 Lors de l’utilisation du logiciel PDStem-win/mac, les Stems peuvent être organisés dans n’importe quel ordre, lors de l’utilisation de deux PD-1net, l’ordre des Stems peut être défini pour chaque PD-1net séparément. Une fois définis, l’organisation et les noms des Stems peuvent être envoyés au PD-1net en utilisant, soit un USB-422 et le port d’entrée du PD-1net, soit l’entrée Ethernet.
  • Page 34 Ethernet doit être utilisée. Ethernet Connexion 10/100, utilisée pour relier les PD-1net entre eux et aussi pour le relier au PC ou au Mac utilisant le logiciel PDStem pour Mac ou Windows.. Note: Le connecteur RJ45 est configure comme un appareil et peut être relié...
  • Page 35 Téléchargez le logiciel d’installation et effectuez la mise à jour. 1) Raccorder l’entrée du PD-1net à un Mac ou un PC en utilisant le port de sortie d’un USB422 (Port B). 2) S’assurer que cette entrée soit bien configurée comme une entrée et non pas comme une sortie pour le deuxième enregistreur.
  • Page 36 Si pour un raison quelconque il y a eu un problème pendant la programmation (Ex : une perte de l’alimentation), un mode de récupération est disponible. 1) Fermer le programme RS422upd. 2) Débranchez l’alimentation du PD-1net. 3) Rebranchez l’alimentation en maintenant appuyez les touches [Bank] et [Stem] simultanément.
  • Page 37 6) Activer la sécurité des ‘’Solo’’ sur le Stem Multipistes, les Stems individuels d’enregistrement et les Stems composite. 7) Raccorder le PD-1net et configure le pour utiliser les ‘’Mute’’ pour les ‘’Solo’’ et les ‘Safe’’. 8) Sur le PD-1net activer la sécurité des ‘‘Solo’’ sur le Stem composite.
  • Page 38 PD-1net Pec/Direct © 2017 CB Electronics Version 1...
  • Page 39 Le PD-1net peut être utilisé avec Pyramix à partir de la version 5XX.XSP2. Relier la sortie du PD-1net au Pyramix en utilisant un USB422 de chez CB Electronics (Un driver spécifique devra être utilisé) ou une autre interface équivalente. Configurez le Port A de l’USB422 comme une entrée pour le Pyramix et activer la.
  • Page 40 PD-1net ProTools Les Clés Pec/Direct ne Vérifier qu’elles ne sont Vérifier qu’il y a un fonctionnent pas. pas en mode ‘’Solo signal à l’entrée. Safe’’. L’Auto Stem ne fonctionne Pas de communication avec ProTools © 2017 CB Electronics Version 1...
  • Page 41 PD-1net Pec/Direct Raccordements du PD-1net Connecteur Type Fonction Raccorder à : Alimentation 2.1mm +5v au Centre Sortie Sub-D 9 Femelle, Raccordé au ProTools Raccordé par un USB422 RS-422 Sortie Contrôleur. principal (128 Pistes) par comme un port série son entrée RS422 virtuel à...
  • Page 42 PD-1net Pec/Direct CB Electronics CB Electronics a fait tous les efforts pour assurer l'exactitude des informations contenues dans ce document, qui sont néanmoins fournies seulement à titre indicatif et ne constitues pas une forme de garantie. Toutes les marques déposées reconnues.
