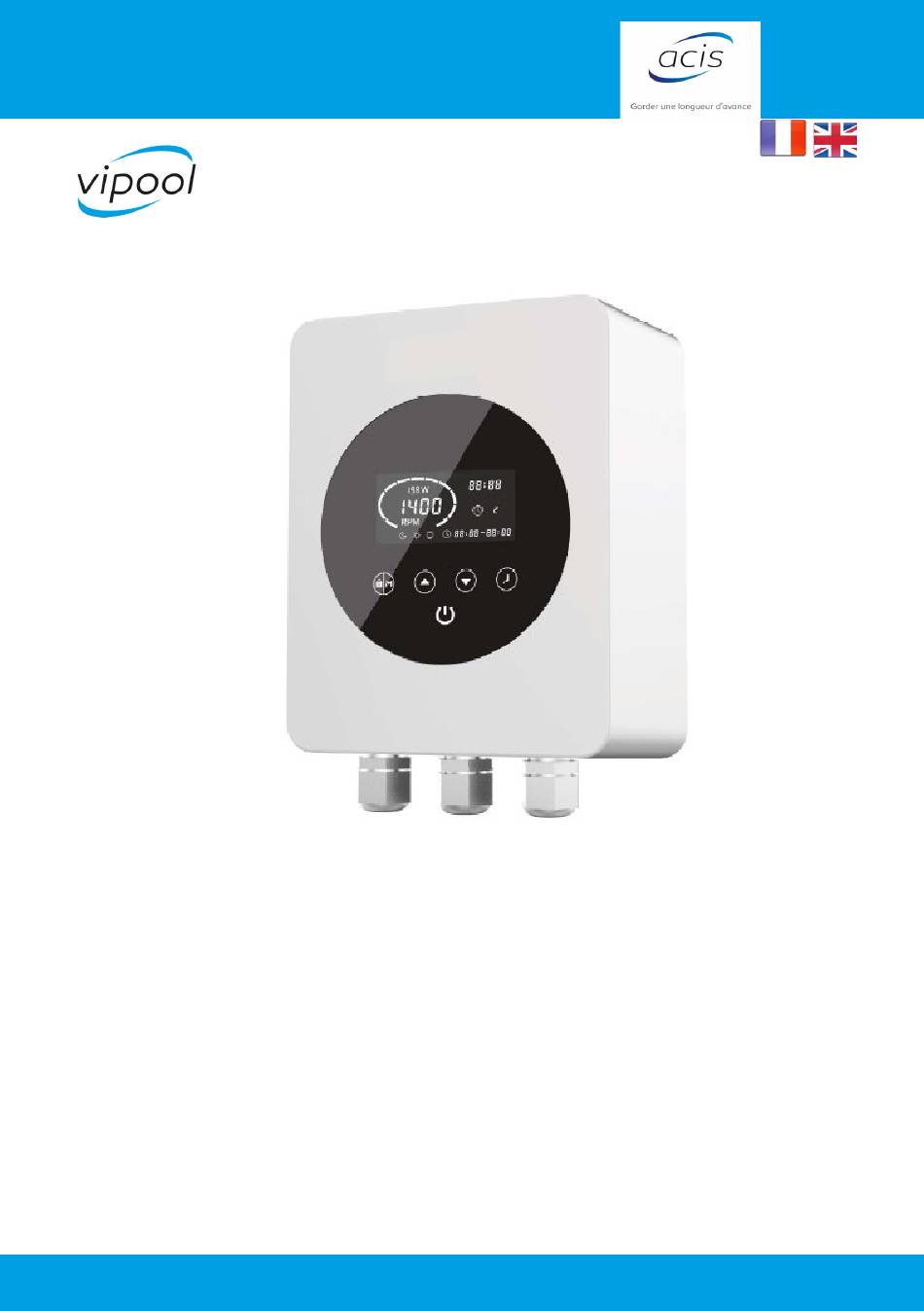

- Page 1 VARIPOOL All manuals and user guides at all-guides.com VARIATEUR DE FRÉQUENCE 50963 (E) - 50964 (E) - 50965 (E) - 50966 (E) 11/2019-NOTVARIPOOL 15 Rue des Marais 44310 ST Philbert de Gd Lieu www.acis-france.com...
- Page 2 VARIPOOL All manuals and user guides at all-guides.com SOMMAIRE 1 – CONSIGNES DE SÉCURITÉ ............3 2 – CARACTÉRISTIQUES TECHNIQUES .......... 4 3 – AVANT L’INSTALLATION ............5 4 – RACCORDEMENT A LA POMPE DE PISCINE ......5-6 5 – PARAMÈTRES ET FONCTIONNEMENT ........7 6 –...
- Page 3 VARIPOOL All manuals and user guides at all-guides.com SYMBOLES DE SÉCURITÉ Lisez et conservez le manuel dans un endroit sûr Mise en garde Attention : Risque de choc électrique Ne pas toucher le ventilateur Déchets électroniques : déposer au centre de recyclage 1.
- Page 4 VARIPOOL All manuals and user guides at all-guides.com Cet appareil est utilisable uniquement avec des pompes de piscine avec moteur à condensateur permanent et un moteur triphasé 230/400V. Les schémas ci-dessous montrent des moteurs de pompe de piscine type mono vitesse et tri 230. en mono : en tri : Dans le cas de l’utilisation d’un Varipool adapté...
- Page 5 VARIPOOL All manuals and user guides at all-guides.com DIMENSIONS 3. AVANT L’INSTALLATION Dès réception de ce dispositif, vérifiez l’absence d’endommagements de l’emballage ou du produit. Ne procédez pas à l’installation si des dommages sont trouvés ; communiquez avec votre fournisseur. N’utilisez pas de rallonges avec l’appareil. Cela peut causer un danger, particulièrement à...
- Page 6 VARIPOOL All manuals and user guides at all-guides.com Les prises/raccordement peuvent varier selon les différents pays/régions. Si vous n’avez pas besoin d’une prise d’alimentation pour l’installation connectez l’appareil tel qu’illustré sur la figure n°4. Ne touchez pas le ventilateur quand l’appareil est en fonctionnement et attendre au moins 30 minutes après usage.
- Page 7 VARIPOOL All manuals and user guides at all-guides.com 5. PARAMÈTRES & FONCTIONNEMENT 5.1 Panneau de configuration Heure Consommation Vitesse en tr/min Timer On/Timer Off Jour/Nuit/Lavage Lent/Normal/ Haute vitesse Mode Horloge Réglage On/off 5.2 Mode de sélection Le variateur de fréquence dispose de 3 modes (vitesses). Vous pouvez faire fonctionner votre pompe à...
- Page 8 VARIPOOL All manuals and user guides at all-guides.com Mise en route de l’appareil 1- Appuyer 3 secondes sur la touche (cadenas/M) pour déverrouiller le clavier. 2- Appuyer sur la touche (Marche) pour démarrer. Au démarrage, la pompe sera sur la vitesse d’amorçage réglée usine à 2900 TV/mn pendant une minute.
- Page 9 VARIPOOL All manuals and user guides at all-guides.com 5.3 Réglage de l’horloge 4 plages horaires sont programmables : maintenez appuyé pendant 3 secondes sur pour déverrouiller. 1-Appuyez sur 2-Appuyez sur pour choisir la 1ère plage temps. Puis appuyez sur pour régler le paramètre suivant (RPM) toujours en utilisant ( 3-Répétez l’opération pour régler les 4 plages horaires.
- Page 10 VARIPOOL All manuals and user guides at all-guides.com 5.4.Contrôle externe pour les séries « E » (avec un câble pilote) Ne pas appliquer de tension sur les fils pilotes. Marron L – nuit (commun) Noir Vert M – jour Blanc H –...
- Page 11 VARIPOOL All manuals and user guides at all-guides.com 6. CODES ERREURS CODE Description Analyse E001 Tension d’entrée anormale Non défectueux, vérifiez votre installation E002 Surtension à la sortie Non défectueux, vérifiez votre installation E101 Surchauffe du dissipateur de chaleur Contactez votre fournisseur E102 Erreur du capteur du dissipateur de chaleur Contactez votre fournisseur...
- Page 12 VARIPOOL All manuals and user guides at all-guides.com Option : détecteur de débit Si vous avez besoin d’un asservissement lié au débit (P.A.C / traitement), vous devez utiliser un détecteur de flux installé sur la canalisation au refoulement de la pompe - voir la référence ci-dessous.
- Page 13 VARIPOOL All manuals and user guides at all-guides.com FREQUENCY INVERTER 50963 (E) - 50964 (E) - 50965 (E) - 50966 (E) 11/2019-NOTVARIPOOL 15 Rue des Marais 44310 ST Philbert de Gd Lieu France www.acis-france.com...
- Page 14 VARIPOOL All manuals and user guides at all-guides.com CONTENTS 1 – IMPORTANT SAFETY INSTRUCTIONS ........15 2 – TECHNICAL DATA ............... 16 3 – BEFORE INSTALLATION ............. 17 4 – CONNECTING TO POOL PUMP ..........17 5 – SETTINGS & OPERATION ............18 6 –...
- Page 15 VARIPOOL All manuals and user guides at all-guides.com SAFETY SYMBOLS Read and keep the manual in a safe place Warning Caution: Risk of electrical shock Do not touch the heat sink e-Waste: Dispose at recycling centre 1. IMPORTANT SAFETY INSTRUCTIONS To make the best use of this energy saving device and to avoid potential risk of fire, electrical shock, serious injuries to people or damage to property, please read this user guide carefully before installation and keep it for future reference.
- Page 16 VARIPOOL All manuals and user guides at all-guides.com This device can ONLY be used with pool pumps with permanent split capacitor motor and 230/400 V three phase motor. The schematic diagram below show a typical single speed swimming pool pump motor and a 3 phase motor 230. three phase : Single phase: U230V...
- Page 17 VARIPOOL All manuals and user guides at all-guides.com DIMENSIONS 3. BEFORE INSTALLATION Upon receipt of this device, check for damage to the packaging or product. DO NOT PROCEED with installation if any damage is found; contact your supplier. Do not use extension leads with the device.
- Page 18 VARIPOOL All manuals and user guides at all-guides.com Above figure is for reference only, plug & socket may vary for different countries/regions. If you do not require a power plug for installation, wire the device as shown in Fig.4, please. Do not touch the heat sink while the device is in operation or until at least 30 mins after it has been switched off.
- Page 19 VARIPOOL All manuals and user guides at all-guides.com 5. SETTINGS & OPERATION 5.1 Control panel 5.2 Selection mode The frequency inverter has 3 modes(speed ranges).You can either run your pump at a constant speed choosing from “M” or set up to 4 timers for daily operation, each with an individual speed.
- Page 20 VARIPOOL All manuals and user guides at all-guides.com 4- To change speed: use buttons while this speed is in use. 5- To change speed or priming time, use following instructions. In “off” mode press buttons 3 seconds (simultaneously). Press again to scroll through codes. CODE Default setting Manual setting...
- Page 21 VARIPOOL All manuals and user guides at all-guides.com 5.4 External control for « E » series (with pilot cable) Do not apply voltage on pilot wires. Brown L – night Green M – day White H – wash STOP Changes of state are done by switching the common thread with one of the other four. (See table above).
- Page 22 VARIPOOL All manuals and user guides at all-guides.com Note : 1. AL01 is not an error indication: when it appears the inverter will automatically switch to a lower speed to self protect against high internal temperature. When the temperature drops back to 65°C the inverter will resume at the preset speed.
- Page 23 VARIPOOL All manuals and user guides at all-guides.com Option : flow sensor if you need a flow control (Heat pump / treatment), you must use a flow detector installed on the pipe at the pump discharge - see reference below. Flow sensor + collar ref : FLOW50...
- Page 24 VARIPOOL All manuals and user guides at all-guides.com 15 Rue des Marais 44310 ST Philbert de Gd Lieu www.acis-france.com...
