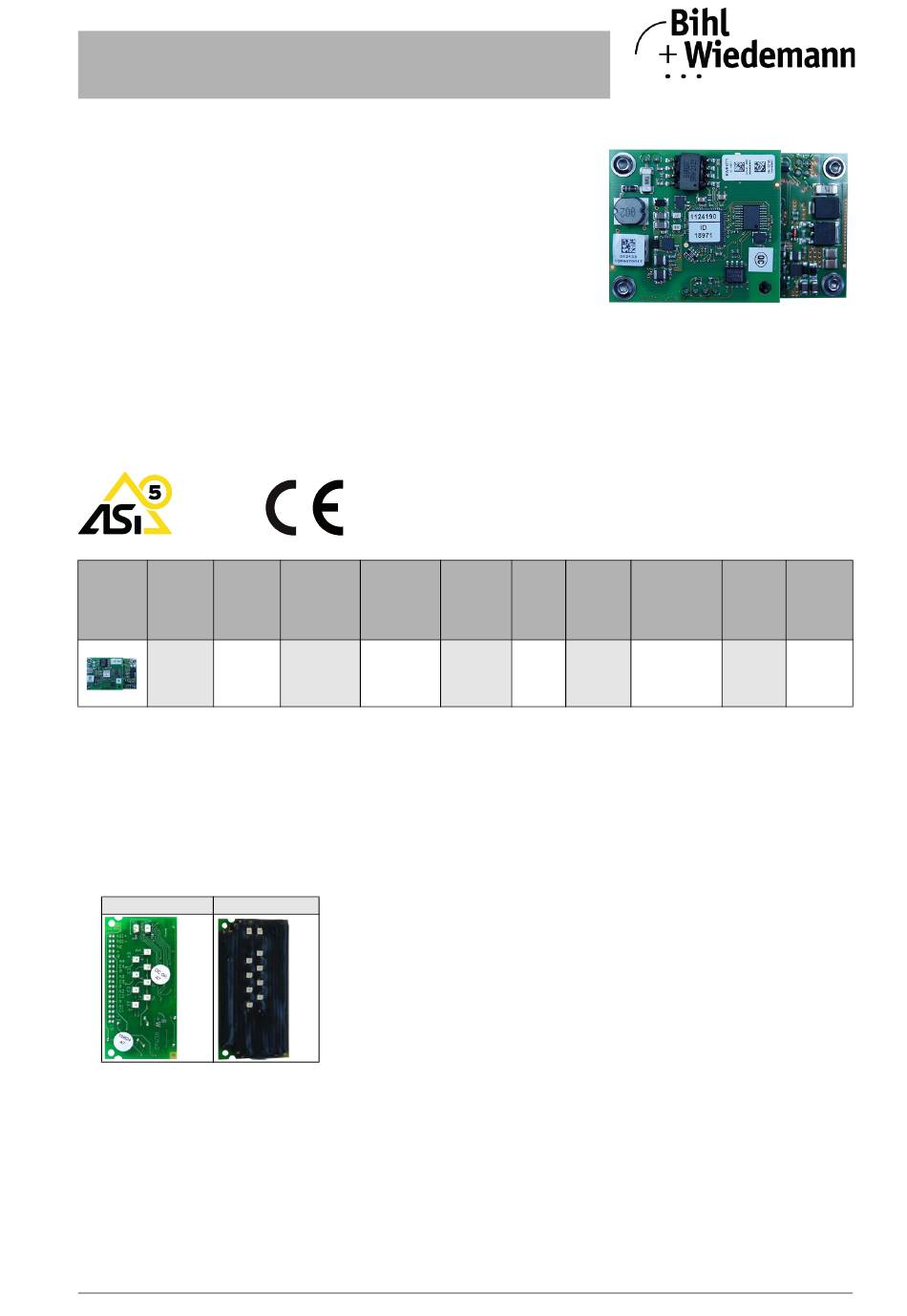

Bihl+Wiedemann BWR4771 Mode D'emploi

Module ASi-5 au format PCB
avec maître IO-Link intégré
Module ASi-5 au format PCB avec maître IO-Link
intégré avec 4 ports IO-Link
Interface quadruple IO-Link
Approprié pour ports IO-Link classe A et ports IO-Link classe B
Alimentation des ports IO-Link via AUX
ASi-5 – Bien plus de données, un temps de cycle
comparable aux solutions Ethernet
Compatible avec les modules ASi de toutes les
générations ASi
Figure Dimensions Nombre de
du circuit ports
(1)
imprimé IO-Link
65 mm x
4
40 mm
(1)
Dimensions du circuit imprimé: avec 2 trous pour les équerres de montage
(2)
Port IO-Link classe A
Connecteurs configurables: L'affectation des bornes (C/Q, L+, L-, I) correspond à la configuration du port IO-Link classe A (M12). Les
dispositifs IO-Link raccordés avec port classe B (M12) ayant une consommation de courant plus élevée doivent être alimentés directe-
ment par une alimentation supplémentaire. Compatible avec les appareils IO-Link à 3 pôles (M8).
(3)
Port IO-Link classe B
Connecteurs configurables: L'affectation des bornes (C/Q, L+, L-, I) correspond à la configuration du port IO-Link classe A (M12). Les
dispositifs IO-Link raccordés avec port classe B (M12) ayant une consommation de courant plus élevée doivent être alimentés directe-
ment par une alimentation supplémentaire. Compatible avec les appareils IO-Link à 3 pôles (M8).
(4)
Revêtement: le revêtement protège les composants et les cartes de circuits en cas d'un contact
verni résiné
(5)
Indication d'état par LED: L'état des entrées et des sorties est affiché grâce aux LEDs. En outre, les 2 LED ASi (PWR vert et FAULT
rouge) indiquent généralement l'état du participant ASi et Uaux est signalé par une LED verte.
(6)
Alimentation des capteurs (alimentation IO-Link et alimentation d'entrée/sortie)
L'IO-Link et les entrées ou sorties supplémentaires sont alimentés soit via ASi soit via AUX (énergie auxiliaire 24 V). En alimentation via
ASi, aucune connexion à la terre ou à un potentiel externe n'est admise.
(7)
Adresse ASi: 1 adresse AB (62 adresses AB max./faisceau ASi), 2 adresses AB (31 modules max. avec 2 adresses AB), 1 adresse
simple (31 adresses simples max./faisceau ASi), combinaison possible.
Pour les modules avec deux participants ASi le deuxième participant ASi est déconnecté tant que le premier participant ASi est d'adresse
"0".
Sur demande, les participants ASi sont disponibles avec le profil spécial d 'adresse ASi.
Bihl+Wiedemann GmbH · Floßwörthstr. 41 · D-68199 Mannheim · Tel.: 0621/33996-0 · Fax: 0621/3392239 · eMail: mail@bihl-wiedemann.de
www.bihl-wiedemann.de
Port IO-Link Port IO-Link
(2) (3)
classe A classe B
connecteurs connecteurs
configurables configurables
Indications sans garantie
Raccorde- Revête- Indication
(4)
ment ment d'état
(5)
par LED
barrette à
non oui
broches, droit
Mannheim, 2.9.22
(figure similaire)
Alimentation des Adresse N° art.
(7)
capteurs (ali- ASi
mentation
IO-Link et ali-
mentation d'en-
(6)
trée/sortie)
1 adresse
via AUX BWR4771
ASi-5
Page 1
