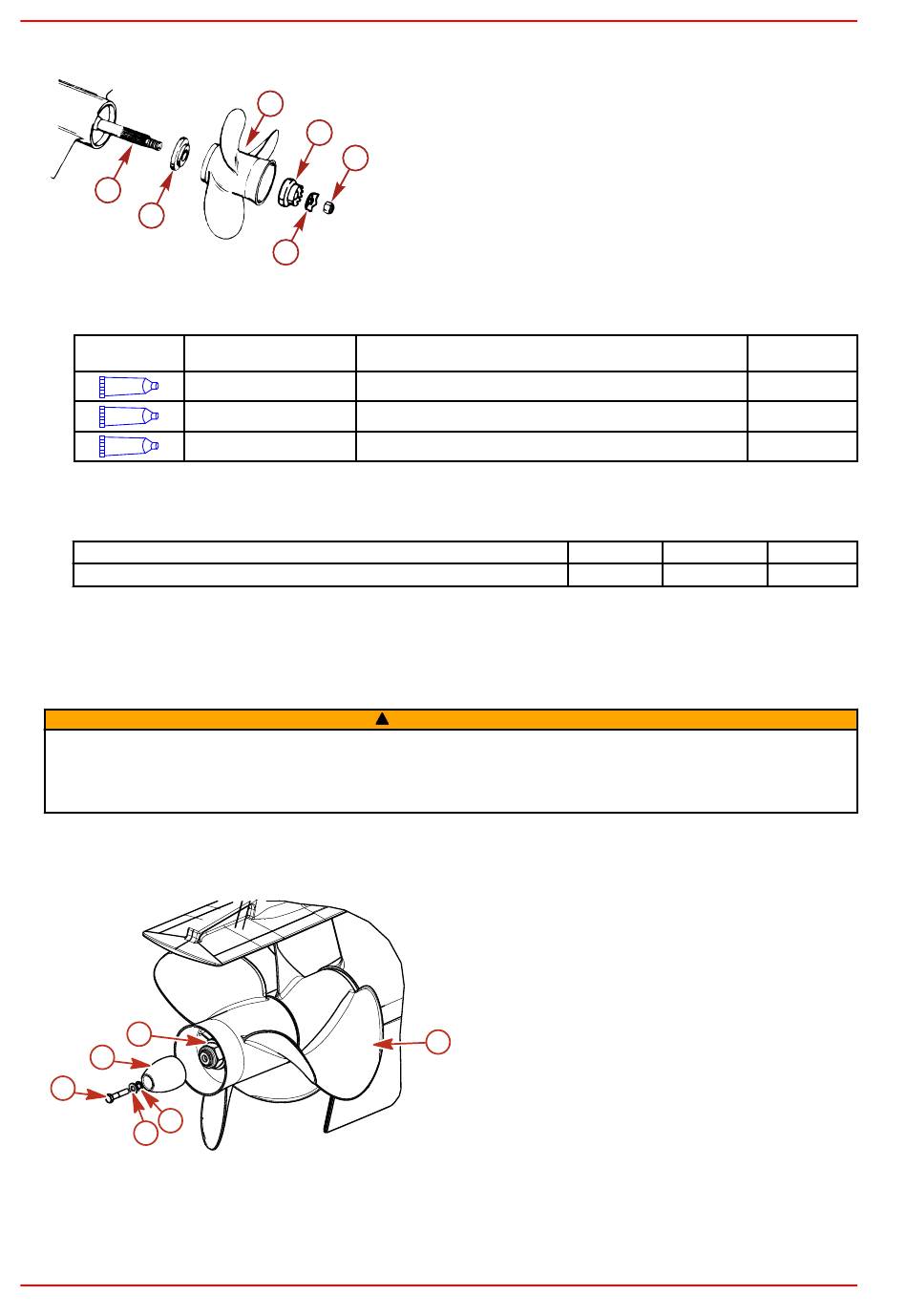

Section 5 - Entretien
IMPORTANT : En cas de réutilisation de la rondelle à languettes, vérifier avec attention que les languettes ne sont pas
fendues ni endommagées. En cas de doute, remplacer la rondelle à languettes.
a
b
1.
Enfiler le moyeu de poussée sur l'arbre d'hélice en plaçant le côté cranté vers le moyeu d'hélice.
2.
Graisser généreusement l'arbre d'hélice avec l'une des graisses suivantes.
N° de pièce du
tube
Graisse spéciale 101
34
Graisse anticorrosion
94
2-4-C au PTFE
95
3.
Aligner les cannelures et positionner l'hélice sur l'arbre d'hélice.
4.
Installer la rondelle crénelée et le frein d'écrou.
5.
Installer l'écrou d'hélice et le serrer.
Description
Écrou d'hélice (serrage minimal)
6.
Courber trois languettes de la rondelle à languettes dans les rainures de la rondelle crénelée. À l'issue de la première
sortie, redresser les trois languettes et resserrer l'écrou d'hélice. Plier à nouveau les languettes dans la rondelle
crénelée. Effectuer cette inspection toutes les 20 heures d'utilisation. Ne pas faire tourner le moteur avec une hélice
lâche.
Dépose de l'hélice Bravo Three
Les hélices en rotation peuvent causer des blessures graves, voire mortelles. Ne jamais faire fonctionner le bateau hors
de l'eau avec une hélice installée. Avant d'installer ou de retirer une hélice, mettre l'embase au point mort et engager le
coupe-circuit d'urgence pour empêcher la mise en marche du moteur. Placer une cale de bois entre la pale d'hélice et la
plaque anti-ventilation.
1.
Placer une cale en bois entre les pales de l'hélice et la plaque anti-ventilation pour empêcher la rotation de l'hélice.
2.
Retirer le boulon et les rondelles fixant l'anode de l'arbre d'hélice.
3.
Retirer l'anode de l'arbre d'hélice.
b
c
d
f
e
4.
Tourner l'écrou de l'hélice arrière de 37 mm dans le sens antihoraire pour le retirer.
5.
Retirer l'hélice et le moyeu de poussée de l'arbre d'hélice.
6.
Tourner l'écrou de l'hélice avant de 70 mm dans le sens antihoraire pour le retirer.
7.
Retirer l'hélice et le moyeu de poussée de l'arbre d'hélice.
Page 80
a -
c
b -
e
c -
d
d -
e -
f -
f
14946
Description
AVERTISSEMENT
!
5303
Arbre d'hélice
Moyeu de poussée
Hélice
Écrou d'hélice
Rondelle crénelée
Frein d'écrou
Emplacement
Arbre d'hélice
Arbre d'hélice
Arbre d'hélice
a -
Hélice
b -
Écrou d'hélice arrière
c -
Anode de l'arbre d'hélice
d -
Vis d'anode de l'arbre d'hélice
e -
Rondelle plate
f -
Rondelle en étoile
a
N° de pièce
802859Q1
8M0071838
92-802859Q 1
N.m
lb-in.
81
–
90-8M0078478
OCTOBRE 2012
fra
lb-ft
60
