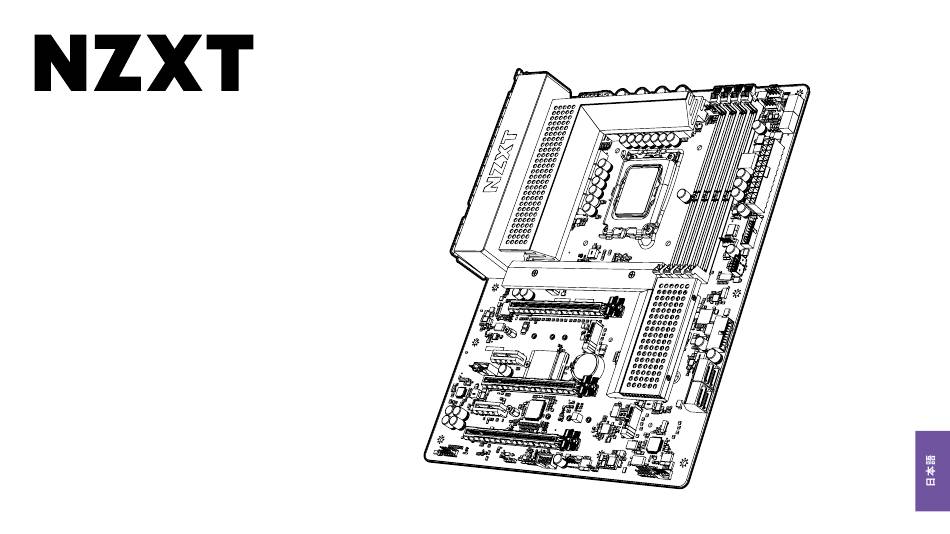

  • Page 1 N5 Z690 INT EL Z690 ATX MOTHE RBOARD...
  • Page 2 1. はじめに 4. NZXT CAM のダウンロード ........... . .
  • Page 3 はじめに N5 Z690 INTEL ATX MOTHERBOARD 商標の認識 A. Copyright NZXT, Inc. All Rights Reserved. © すべての画像およびスクリーンキャプチャを含めて、 このマニュアルは国際 このマニュアルで引用されている製品名は、 それぞれの所有者の財産である 著作権法の下で保護されています。 不許複製。 このマニュアル、 またはここ ことが確認されています。 に記載された資料のいずれも、 著者の書面による同意なく複製することは できません。 安全予防措置 マザーボードの取り付け時には、 次の安全予防措置に従ってください ： 免責条項 静電気による損傷を避けるために、 接地されたデバイスに接続した接地ストラッ • このマニュアルの情報は、 予告なく変更されることがあります。 当社は、 このマ プを身に付けることをお勧めします。...
  • Page 4 製品情報 N5 Z690 INTEL ATX MOTHERBOARD パッケージ内容 ................スペック ..................
  • Page 5 2.1 パッケージ内容 N5 Z690 INTEL ATX MOTHERBOARD N5 Z690 マザーボード M.2 ネジ SATA ケーブル D. 無線アンテナ 90°x2, 180°x2...
  • Page 6 • 最大 5000+ (OC)* の DDR4 非 ECC 、 バッファなしメモリをサポート * • ECC UDIMM メモリをサポート （非 ECC モードで動作） • Intel® エクストリームメモリプロファイル （ XMP ） 2.0 対応 * DDR4 3200 をネイティブでサポート * 詳細については NZXT の Web サイト （ www.nzxt.com ） のメモリ QVL を ご参照ください...
  • Page 7 2.2 スペック N5 Z690 INTEL ATX MOTHERBOARD 統合グラフ ィ ックス • グラフィックプロセッサ内蔵 - Intel® UHD グラフィックサポート * Realtek® RTL8125BG 2.5G LAN • Intel® Xe グラフィックアーキテクチャ （ Gen 12 ） • 60Hz で最大解像度 4K x 2K （ 4096x2160 ） と互換性のある HDMI™ 2.1 ワイヤレス...
  • Page 8 • 1 x 4 ピン AIO_PUMP コネクタ ( 各チャンネル最大 24W) • 4 x 4 ピン SYS_FAN コネクタ ( 各チャンネル最大 24W) Realtek® ALC897 コーデック • 2 x NZXT RGB LED コネクタ 8 チャネルのハイディフィニションオーディオ • 1 x 5V ARGB LED コネクタ • 1 x 12V RGB LED コネクタ...
  • Page 9 2.2 スペック N5 Z690 INTEL ATX MOTHERBOARD Microsoft® Windows® 11/10 (64 ビッ ト ) フォームファ クター システム要件 NZXT CAM ソフトウェアを動作させるには、 Microsoft Windows® 11/10 オペレーティングシステムが必要です。 NZXT CAM のダウンロードおよび使用は無料です。 一部の機能を使用 するには有効なメールアドレス、 弊社の現行サービスの条件への同意、 イ ンターネット接続が必要です。...
  • Page 10 コンポーネント＆ポート N5 Z690 INTEL ATX MOTHERBOARD 分解図 拡張スロット 3.6 PCI Express ..............................ポートの概略図 コネクタ 3.7 SATA ................................背面 ストレージ用の M.2 スロット .............................. とソケット ワイヤレス接続用 M.2 スロット 3.4 CPU ........................スロット アンテナ 3.5 DIMM 3.10 ..................................
  • Page 11 コンポーネント＆ポート N5 Z690 INTEL ATX MOTHERBOARD 電源コネクタ コネクター 3.11 3.16 NZXT RGB ............................コネクタ アドレサブル RGB コネクター 3.12 USB 3.17 5V ........................フロントパネルオーディオコネクタ コネクター 3.13 3.18 12V RGB ....................フロントパネルコネクタ SPI TPM ヘッダー 3.14 3.19 ..........................
  • Page 12 コンポーネント＆ポート N5 Z690 INTEL ATX MOTHERBOARD CMOS バッテリー 3.21 ..............BIOS フラッシュバック 3.22 .............
  • Page 13 3.1 分解図 N5 Z690 INTEL ATX MOTHERBOARD...
  • Page 14 3.3 ポートの概略図 N5 Z690 INTEL ATX MOTHERBOARD PORT NAME DESCRIPTION Intel 第 12 世代プロセッサ用 LGA CPU とソケット 1700 ソケット L E D 1 L E D 2 A I O _ P U M P C P U _ F A N...
  • Page 15 3.3 ポートの概略図 N5 Z690 INTEL ATX MOTHERBOARD PORT NAME DESCRIPTION シリアル ATA 6 Gbps コネクタ SATA 1-4 L E D 1 L E D 2 A I O _ P U M P 4 ピンファンコネクタ SYS_FAN 4 C P U _ F A N...
  • Page 16 3.3 ポートの概略図 N5 Z690 INTEL ATX MOTHERBOARD PORT NAME DESCRIPTION PCI Express x1 第 4 世代スロッ ト PCIEX1_2 L E D 1 L E D 2 A I O _ P U M P PCI Express x16 第 4 世代スロッ ト...
  • Page 17 3.3 背面 I/O N5 Z690 INTEL ATX MOTHERBOARD NO. PORT NAME NO. PORT NAME USB 3.2 Gen 1 ポート USB 3.2 Gen 2 Type-C ポート ワイヤレスアンテナ LAN （ RJ45 ） ポート BIOS フラッシュバック機能搭載 USB 3.2 Gen 1 HDMI™ USB 2.0 ポート...
  • Page 18 3.4 CPU とソケット N5 Z690 INTEL ATX MOTHERBOARD LGA 1700 CPU の表面には、 CPU をソケッ トに正しく配置 するための 4 つの切り欠きがあり、 また金色の三角形が示され ています。 注 • CPU を取り付けるか、 取り外す前に、 必ず電源コンセントから電源ケーブルを抜いてくだ さい。 • CPU の取り付け後、 CPU 保護キャップを保存しておいてください。 • 起動前に、 CPU ヒートシンクが適切に取り付けられていることを確認してください。 • CPU が取り付けられていない場合は常に、 CPU ソケットピンを保護するためにプラス...
  • Page 19 取り付け N5 Z690 INTEL ATX MOTHERBOARD • 保持アームを下に押し、 外側に広げて外します。 • ラッチをひっく り返して開きます。 CPU に示されている三角形と切り欠きが指示どおり各隅に一致するように CPU を配置します。 • ラッチを閉じ、 所定の位置にロックするまで保持アームを押し下げます。 • プラスチックの保護キャップが自動的に緩みます。 • 必要ならサーマルペーストを塗布し、 CPU クーラーを取り付けます。...
  • Page 20 3.5 DIMM スロット N5 Z690 INTEL ATX MOTHERBOARD DIMM スロッ トは、 ここに挿入します。 推奨されるメモリ構成に ついては、 この図を参照してください。 注 • まず A2 スロッ トにメモリモジュールを挿入します。 Populate Populate A2 First A2 First...
  • Page 21 取り付け N5 Z690 INTEL ATX MOTHERBOARD • 指示に従ってリリースレバーを押します。 • メモリの中央の切り欠きを DIMM スロッ トに合わせます。 • メモリが水平に自動的にロックされるまで、 DIMM スロッ トにメモリをしっかりと押し込んでください。...
  • Page 22 3.6 PCI EXPRESS 拡張スロット N5 Z690 INTEL ATX MOTHERBOARD スロットのリストについては、 次の図を参照してく ださい。 グラフィックスカードの取り付けでは、 まず PCIEX16_1 、 次に PCIEX16_2 を使用してくださ PCIEX16_1: PCIe 5.0 x16 slot い。 注 PCIEX1_1: PCIe 4.0 x1 slot PCIEX16_2: PCIe 4.0 x4 slot • PCIe x16 が 1 つの場合は、 PCIEX16_1 を使用してください。...
  • Page 23 複数のグラフィックスカードの取り付け N5 Z690 INTEL ATX MOTHERBOARD 複数のグラフィックスカードに対する推奨電源については、 すべてのシ ステム要件に確実に適合するようにグラフィックスカードのユーザーガ イドを参照してください。 複数のグラフ ィ ックスカードを取り付けるには • コンピュータの電源を切り、 電源ケーブルを取り外して、 スロッ ト PCIEX16_1 および PCIEX16_2 に 2 枚のグラフィックスカードを取り付けます。 • グラフィックスカードのすべての PCIe 電源コネクタを接続してください。 • 電源ケーブルを再接続し、 コンピュータの電源を投入して、 グラフィックスカード パッケージに同梱されているドライバとソフトウェアをインストールします。...
  • Page 24 3.7 SATA コネクタ N5 Z690 INTEL ATX MOTHERBOARD このコネクタは、 SATA 6Gb/s インターフェイスポートで す。 各コネクタには、 1 つの SATA デバイスを接続できま す。 どのポートも、 M.2 で同じ帯域幅を使用しません。 注 • SATA ケーブルを 90 度の角度で折り曲げないでください。 伝送中のデータ損失の原因 になることがあります。 • SATA ケーブルでは、 ケーブルの両端のプラグは同じです。 ただし、 省スペースのためにフ ラッ トなコネクタをマザーボードに接続することをお勧めします。 SATA 0...
  • Page 25 3.8 ストレージ用の M. 2 スロット N5 Z690 INTEL ATX MOTHERBOARD N5 マザーボードには 4 つの M.2 スロットがあります。 インストールの前にスチール製のカバーピースを取り 外す必要があります。 最上部のスロッ トにはヒートスプ レッダが含まれています。 以下の手順に従って M.2 ド ライブをインストールしてください。 注 • ブートディスクとして Intel® ボリュームマネジメントデバイス、 Intel® Optane メモ リテクノロジー、 NVMe SSD をサポート...
  • Page 26 取り付け N5 Z690 INTEL ATX MOTHERBOARD • M.2 スロッ トカバーを取り外します。 • スタンドオフが必要な位置にあることを確認し、 必要であればスタンドオフを移動します。 • M.2 ドライブを M.2 スロッ トに斜めに挿入します。 • M.2 ネジを使用して M.2 ドライブをスタンドオフにしっかりと固定します。...
  • Page 27 3.9 ワイヤレス接続用 M. 2 スロット N5 Z690 INTEL ATX MOTHERBOARD PCIe と CNVio をサポートするキー E M.2 スロットは、 マザーボードの中央にあります。 このスロッ トにはワイ ヤレスカードがあらかじめ装着されており、 2 本のアン テナケーブルがワイヤレス信号を背面 I/O へとルーテ ィングします。...
  • Page 28 3.10 アンテナ N5 Z690 INTEL ATX MOTHERBOARD ワイヤレス電波および Bluetooth 電波発信用のワ イヤレスアンテナが含まれています。 • アンテナを、 「 Wi-Fi 」 というラベルのついた SMA ポー トに直接固定して、 背面 I/O に取り付けます。...
  • Page 29 3.11 電源コネクタ N5 Z690 INTEL ATX MOTHERBOARD 8+4-pin ATX_12V 24-pin ATX_POWER これらのコネクタは、 ATX 電源に接続し ます。 +3.3V +12V +12V +5V STANDBY 注 POWER OK RESERVED • マザーボードを安定して確実に動作させるために、 すべて の電源ケーブルが適切な ATX 電源にしっかりと接続され ていることを確認します。 PSON# +3.3V -12V +3.3V +3.3V...
  • Page 30 3.12 USB コネクタ N5 Z690 INTEL ATX MOTHERBOARD このコネクタによって、 フロントパネルの USB ポート、 または内部 USB ポー トを必要とするデバイスに接続できます。 USB 2.0 USB 3.2 Gen 1 USB 3.2 Gen 2x2 Type-C...
  • Page 31 3.13 フロントパネルオーディオコネクタ N5 Z690 INTEL ATX MOTHERBOARD このコネクタは、 ケースフロントパネルのオーディオポートに 接続します。...
  • Page 32 3.14 フロントパネルコネクタ N5 Z690 INTEL ATX MOTHERBOARD このコネクタは、 ケースのスイッチとインジケータ LED に接続します。 重要 • LED が適切に動作することを確認するために、 ピンの極性をチェックしてくださ い。...
  • Page 33 3.15 ファンコネクタ N5 Z690 INTEL ATX MOTHERBOARD CPU_FAN 、 AIO_PUMP 、 および 4 つの SYS_FAN コネクタは、 4 ピン PWM （パルス幅変調） 、 または 3 ピン のファンが使用されているかどうかを自動検出し、 それ ぞれ最大 2A （ 24W ） をサポートします。 ファンの速度は CAM 内で調整できます。 注 • Windows でファンを制御するには CAM が必要です。...
  • Page 34 3.16 NZXT RGB コネクター N5 Z690 INTEL ATX MOTHERBOARD NZXT RGB ヘッダーはマザーボードに 2 つありま す。 NZXT RGB ポートは NZXT 照明アクセサリと互 換性があります。 それぞれのチャンネルは 40 個までの LED と 6 個までのアクセサリをサポートします。 注 • Windows でライティングを制御するには CAM が必要です。 • 照明アクセサリの取り付けまたは取り外しを行う前に、 システムの電源を切り、 電 源から電源コードを取り外してください。...
  • Page 35 3.17 5V アドレサブル RGB コネクター N5 Z690 INTEL ATX MOTHERBOARD 5V アドレスサブル RGB はマザーボードにあります。 このポートは、 最大定格電力 3A （ 5V ） 、 40 個までの LED 以内で、 WS2812B アドレス可能 RGB LED ス トリップ （ 5V/Data/GND ） をサポートします。 注 • RGB LED ケーブルを誤った方向で取り付けないようにしてください。 マザーボー...
  • Page 36 3.18 12V RGB コネクター N5 Z690 INTEL ATX MOTHERBOARD 12V RGB はマザーボードにあります。 このポート は、 最大定格電力 3A （ 12V ） 、 長さ 2 メートル以内で、 標準の 5050 RGB LED ストリップ （ 12V/G/R/B ） をサポートします。 注 • RGB LED ケーブルを誤った方向で取り付けないようにしてください。 マザーボー ドおよび照明アクセサリが損傷する場合があります。 • Windows でライティングを制御するには CAM が必要です。...
  • Page 37 SPI TPM ヘッダー 3.19 N5 Z690 INTEL ATX MOTHERBOARD このコネクタは、 キー、 デジタル証明書、 パスワードおよび データを安全に保存できる SPI トラステッドプラッ トフォ ームモジュール （ TPM ） システムをサポートします。 TPM システムは、 ネットワークセキュリティの強化、 デジタル ID の保護、 プラッ トフォーム整合性の確保にも役立ちま す。...
  • Page 38 3.20 クリア CMOS ヘッダー N5 Z690 INTEL ATX MOTHERBOARD クリア CMOS ヘッダー クリア CMOS ヘッダーはボードの中央にあり、 BIOS 設定 Clear CMOS Jumper をデフォルトに戻すために使用できます。 CMOS をクリア するには電源をオフにし、 電源装置への AC 電源を取り外 します。 待機電力がないことを確認するため 30 秒待ちま す。 2 つのピンをジャンパーヘッダーで 5 秒間接続し、 ジャ ンパーヘッダーを取り外します。 SHORT OPEN...
  • Page 39 3.20 クリア CMOS ヘッダー N5 Z690 INTEL ATX MOTHERBOARD Post LED システムに電源が入ると、 POST LED はコンピューターを診 断します。 CPU 、 メモリ、 VGA 、 またはストレージが機能して いないとライトが点灯します。 上記の 4 つが正常に機能してい る場合、 ライトは点灯しません。...
  • Page 40 CMOS バッテリー 3.21 N5 Z690 INTEL ATX MOTHERBOARD BIOS 設定が保存できなくなった場合、 マザーボード CMOS バッテリー （ CR2032 ） の電池切れが起こる と、 BIOS 設定が保存できなくなる場合があります。 バッテ リーにの金属のカバーを取り外し、 バッテリーを交換して ください。...
  • Page 41 • BIOS フラッシュバック機能を使用する前に、 BitLocker および TPM に依存する暗号化または セキュリティを一時停止してください。 BIOS を更新する前に、 fTPM を無効にすることをお勧 めします。 そうしないと予期しない障害が発生する可能性があります。 • 最新の BIOS ファイルを NZXT の Web サイト （ http://www.nzxt.com ） からダウンロードしてください。 • zip ファイルを解凍して BIOS ファイルを取り出し、 ファイルの名前を 「 creative.rom 」 に変更します。 • USB フラッシュドライブを用意して、 FAT32 でフォーマッ トしてから、 「 creative.rom 」 をフラッシュドライブのルートディレクトリにコピーします。...
  • Page 42 Descargue e instale NZXT CAM en nzxt.com/camapp. Téléchargez et installez NZXT CAM depuis nzxt.com/camapp. laden Sie NZXT CAM von nzxt.com/camapp herunter und installieren Sie die Software. Scaricare e installare NZXT CAM da nzxt.com/camapp. Baixe e instale o NZXT CAM de nzxt.com/camapp.
  • Page 43 5. 各種補足情報 N5 Z690 INTEL ATX MOTHERBOARD 5.1 NZXT Global Warranty Policy 5.4 Battery Information A-13 ..................5.2 Support and Service 5.5 WEEE Statement A-14 ........................5.3 Regulatory Notices A-11 5.6 Revision History A-18 .......................... A - 1...
  • Page 44 5.1 NZXT GLOBAL WARRANTY POLICY N5 Z690 INTEL ATX MOTHERBOARD This NZXT Global Warranty Policy governs the sale of products by NZXT to you. I. WARRANTY LENGTH II. WHO IS PROTECTED Any replacement product will be covered under warranty for the The Warranty covers only NZXT products purchased by the remainder of the warranty period or thirty days, whichever is longer.
  • Page 45 NZXT shall not, in any event, be liable for • improper installation, unauthorized alterations or modifications, or any incidental or consequential damage, including but not limited repair or attempted repair by anyone not authorized by NZXT;...
  • Page 46 Once approved, you`ll receive an RMA number, upon which you need help, you may contact us by phone at +1 (800) 228-9395, by will be asked to ship the defective item back to NZXT with the email at service@nzxt.com, or visit the NZXT Support site at RMA number clearly marked or labelled on the package.
  • Page 47 VIII. APPLICABLE LAW AND ADDITIONAL LEGAL RIGHTS FOR In the United Kingdom: CONSUMERS • For NZXT products sold to customers in the UK, during the expected lifespan of your product your legal rights entitle you to the This warranty gives you specific legal rights. These conditions are...
  • Page 48 In North America: your dealer, please contact NZXT Customer Support (see above) for assistance and instructions. NZXT will not accept returns without Within the first 60 days after purchase, please return your product prior approval.
  • Page 49 NZXT Europe GmbH/ Ammerthalstrasse 32 Kirchheim bei Muenchen 85551, Germany > 请造访 nzxt.com/warranty 和 support.nzxt.com 了解保修范围和服务的信息。 NZXT UK Ltd./ First Floor 5 Fleet Place London EC4M 7RD, GB United Kingdom > 請訪問 nzxt.com/warranty 和 support.nzxt.com 了解產品保固範圍和更多服務訊 +1 (800) 228-9395 / service@nzxt.com / NZXT.com...
  • Page 50 N5 Z690 INTEL ATX MOTHERBOARD SUPPORT AND SERVICE SUPPORT ET SERVICE If you have any questions or problems with the NZXT product you Si vous avez des questions ou des problèmes avec le produit purchased, please don’t hesitate to contact us using our support NZXT que vous avez acheté, n’hésitez pas à...
  • Page 51 5.2 SUPPORT AND SERVICE N5 Z690 INTEL ATX MOTHERBOARD ASSISTENZA E SERVIZIO In caso di dubbi o problemi con il prodotto NZXT acquistato, non esitate a contattarci utilizzando il nostro sistema di assistenza. NZXT : service@nzxt.com support.nzxt.com Includere una spiegazione dettagliata del problema e la prova di : support.
  • Page 52 5.2 SUPPORT AND SERVICE N5 Z690 INTEL ATX MOTHERBOARD 支持和服务 지원 및 서비스 如果有任何疑问或者在使用 NZXT 产品的过程中遇到任何问题,欢迎联络 구입한 NZXT 제품과 관련하여 질문 또는 문제가 있을 경우, 당사의 지원 시스템 support.nzxt.com service@nzxt.com,联络时请提供关于问题的详细说明及购买凭证。您可以向 )을 사용하여 문의하십시오. support.nzxt.com 查询更换部件。如有任何意见或建议,欢迎致信我们的设计 문제를 자세히 기술하고 구매 증빙을 제출하십시오. 의견 또는 제안 사항이 잇을...
  • Page 53 5.3 REGULATORY NOTICES N5 Z690 INTEL ATX MOTHERBOARD FCC COMPLIANCE STATEMENT Shielded interconnect cables and a shielded AC power cable must This equipment has been tested and found to comply with the limits be employed with this equipment to ensure compliance with the for a Class B digital device, pursuant to Part 15 of the FCC Rules.
  • Page 54 I. THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES. OPERATION IS SUBJECT TO THE FOLLOWING CONDITIONS: NZXT Inc, declares that this device is in compliance with the essential safety requirements and other relevant provisions set out in the •...
  • Page 55 5.4 BATTERY INFORMATION N5 Z690 INTEL ATX MOTHERBOARD EUROPEAN UNION CALIFORNIA, USA Batteries, battery packs, and accumulators should not The button cell battery may contain perchlorate material be disposed of as unsorted household waste. Please use and requires special handling when recycled or disposed the public collection system to return, recycle, or treat of in California.
  • Page 56 NZXT will comply with the product take back requirements at electrónicos, están obligados a hacerse cargo de dichos productos al the end-of-life of NZXT products that are sold within the EU. You can termino de su período de vida. NZXT estará comprometido con los return these products to local collection points.
  • Page 57 NZXT è conforme ai requisiti inerenti al ritiro a fine vita dei prodotti NZXT venduti nell’UE. Questi prodotti devono essere conferiti nei centri di raccolta locali.
  • Page 58 », eletrônicos cobertos devem receber de volta tais produtos no fim de sua vida útil. A NZXT cumprirá os requisitos de recolhimento do produto ao fim da vida útil dos produtos da NZXT vendidos dentro . NZXT da UE.
  • Page 59 第 2012/19/EU 号指令的规定，“电气和电子设备”产品不可作为市政废物丢弃， 相关电子产品的制造商须在此类产品使用寿命结束时将其收回。对于 NZXT 在 수 없으며, 수명이 다한 제품은 반드시 해당 제품의 제조업체가 회수해야 합니다. NZXT는 유럽 내에서 판매되는 NZXT 제품에 대한 회수 지침을 준수합니다. 수명이 欧盟地区售出的 NZXT 产品报废时，NZXT 将遵循该产品回收要求。您可以将 这些产品送至当地的回收点。 다한 제품은 해당 지역의 회수처에 반납하실 수 있습니다.
  • Page 60 5.6 REVISION HISTORY N5 Z690 INTEL ATX MOTHERBOARD Version 2, 2023/07/03 A - 1 8...
