1

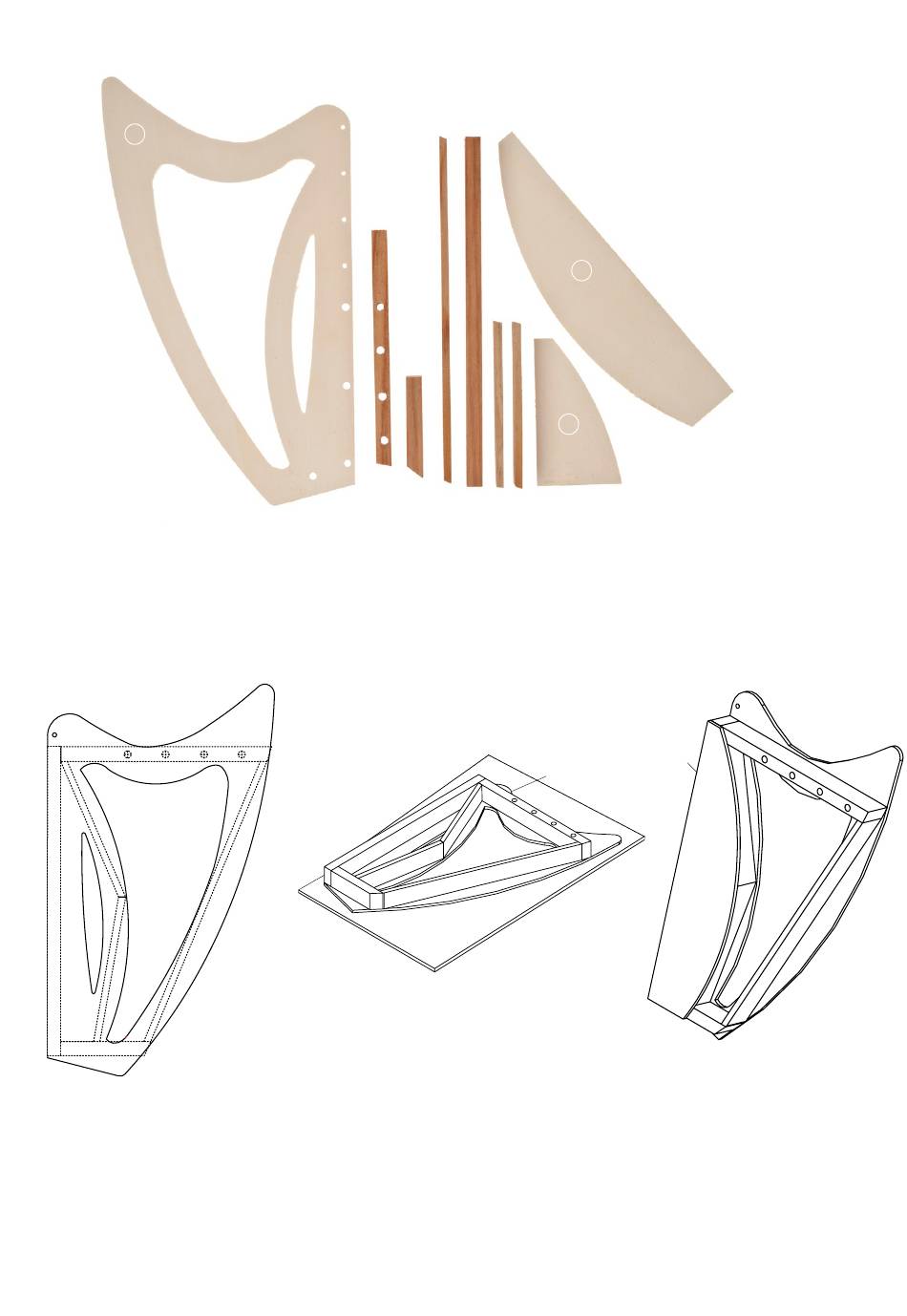

1. A partir des gabarits (pages 5/7) reporter les différentes pièces (1,2 et 3) sur le contreplaqué (voir plan de coupe page 7) ou
alors, coller le gabarit avec du ruban adhésif. marquer le centre des points de perçage avec le poinçon. Avec la scie ä chan-
tourner ou scie à découper, scier les pièces et poncer proprement les découpes à la scie. Pour scier les évidements percer
un trou d'env. 3mm de diamètre et y enfiler la lame de scie à chantourner - serrer à nouveau et scier l'évidement. Selon
le pochoir, percer à travers des trous de ø3 + ø5,5mm. Comme illustré, raccourcir les lattes a,b,c,d,e et f selon les gabarits.
Contrôler l'angle dans le gabarit. Comme illustré, percer à travers la latte (a) un trou de ø5,5mm.
a
e
c
f
b
2. Reporter la position des lattes (surface
de colle) a-f selon le pochoir (page 9)
comme illustré, sur la pièce 1!
2
Instructions de montage
a
d
3. Coller les lattes sur la surface de colle
appropriée et coller ensemble les bords.
Bien laisser sécher la colle! Poncer éventuel-
lement minutieusement les angles de lattes
qui dépassent!
c
d
2
e
f
b
3
1
c
a
2
b
4. Comme illustré, coller la pièce
en contreplaqué (2) à franc-
bord par rapport aux lattes
(a,b,c).
D113004#1
