Raccordements

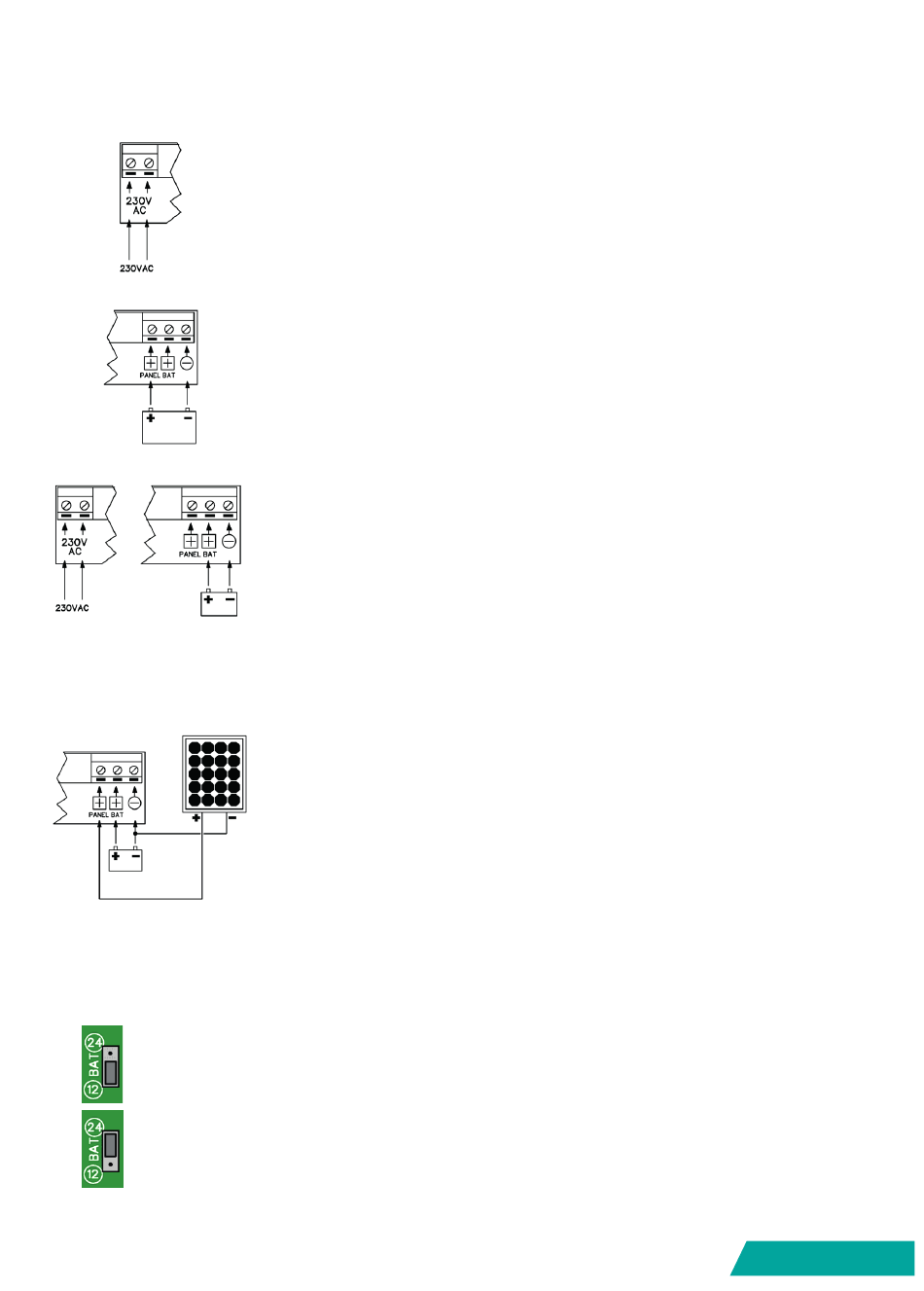

ALIMENTATION : L'appareil peut être alimenté de différentes manières.
CHARGE DE L'ACCUMULATEUR : Quand l'accumulateur est branché aux bornes « +BAT »
et « – », il est rechargé aussi bien par le secteur 230Vac que par le panneau solaire.
Il est INDISPENSABLE de configurer la tension de l'accumulateur à l'aide du cavalier
de sélection de tension, dans le cas contraire l'accumulateur pourrait être surchargé
ou ne jamais se charger.
Cavalier en position inférieure pour accumulateur au plomb 12V.
Cavalier en position supérieure pour accumulateur au plomb 24V.
Courant alternatif 230Vac : Raccordez les conducteurs L et N à ces 2
bornes. Ne pas brancher l'équipement au terre.
Courant continu : L'appareil peut être alimenté par une pile externe d'une
certaine capacité. Raccordez cette pile aux bornes « + PANEL » (fil positif) et
« – » (fil négatif). Cette configuration ne permet pas la recharge de la pile par
l'appareil, même s'il est alimenté en 230V.
Une pile alcaline 9V peut assurer l'alimentation de l'appareil en cas de coupure
du secteur (secours).
Courant alternatif et accumulateur : Tout en alimentant l'appareil en
230V, un accumulateur peut être raccordé aux bornes « +BAT » et « – ».
L'accumulateur se charge tant que l'appareil est alimenté en 230V. En cas
de coupure du secteur, c'est l'accumulateur qui alimente l'appareil. Ne pas
brancher l'équipement au terre.
Les accumulateurs suivants peuvent être utilisés dans cette configuration :
•
un accumulateur au plomb de 12V (sélecteur de charge en position
12V) ;
•
deux accumulateurs au plomb de 12V connectés en série (sélecteur de
charge en position 24V) ;
•
10 accumulateurs NI-MH de taille AA (2200mAh) connectés en série
(sélecteur de charge en position 12V).
Panneau solaire et accumulateur : L'appareil peut également être alimenté
par un panneau solaire externe branché aux bornes « + PANEL » (fil positif)
et « – » (fil négatif). De plus, un accumulateur peut être raccordé aux bornes
« +BAT » et « – ». L'accumulateur se charge tant qu'il fait jour. La nuit, c'est
l'accumulateur qui alimente l'appareil.
Pág. 2
