KTM Power Parts 60312929000 Mode D'emploi

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
All manuals and user guides at all-guides.com

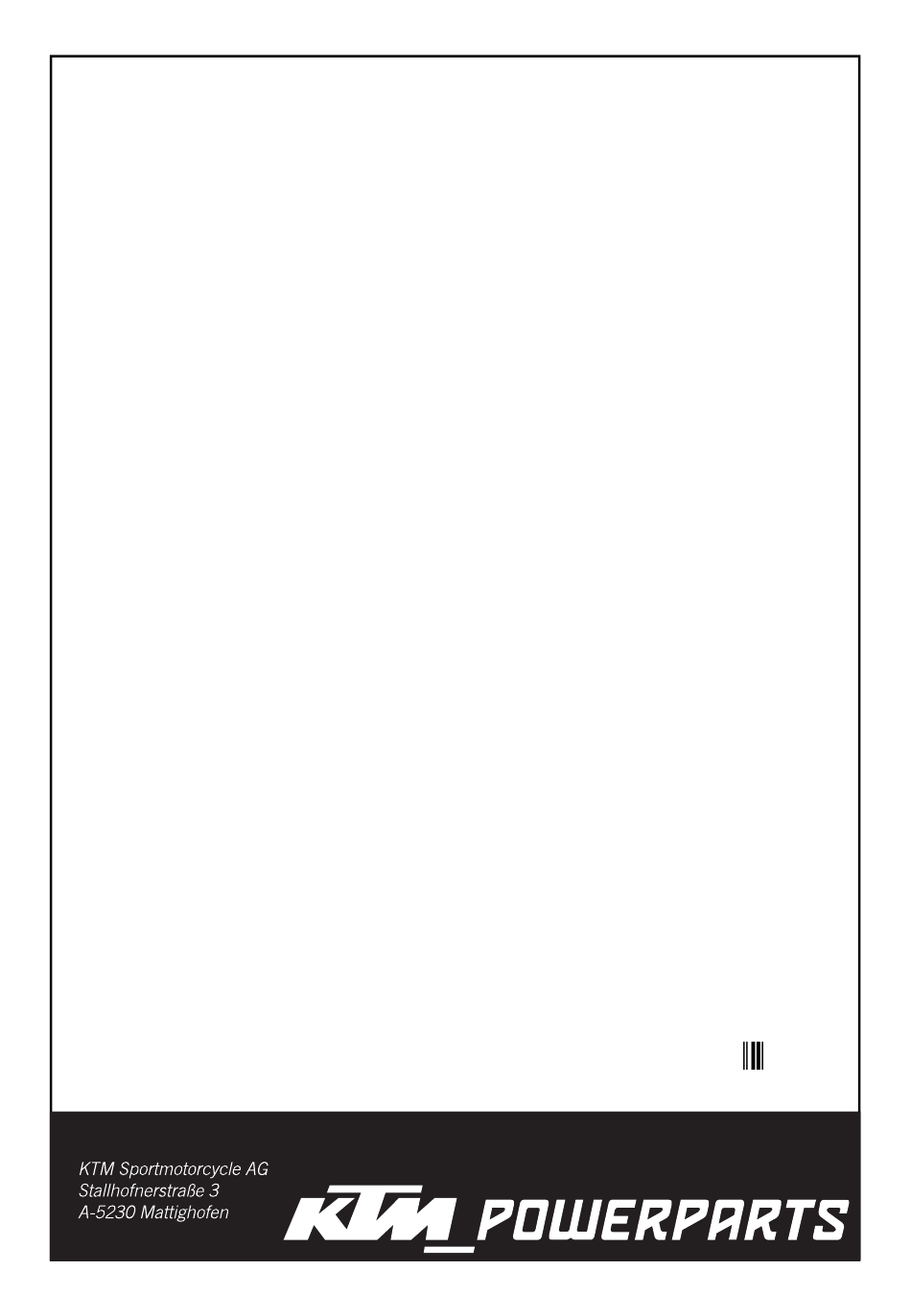

Information
PowerParts
60312929000
05. 2013
3.213.026
*3213 26*
www.ktm.com

Publicité

loading

Manuels Connexes pour KTM Power Parts 60312929000

Sommaire des Matières pour KTM Power Parts 60312929000

  • Page 1 All manuals and user guides at all-guides.com Information PowerParts 60312929000 05. 2013 3.213.026 *3213 26* www.ktm.com...
  • Page 2 Todos nuestros productos han sido desarrollados y producidos según los estándares más altos utilizando los mejores materiales disponibles. Las KTM Power Parts están probadas en competencia y garantizan un óptimo rendimiento. NO SE PUEDE HACER RESPONSABLE A LA KTM POR UN MONTAJE O UN USO INCORRECTO DE ESTE PRODUCTO.
  • Page 3 All manuals and user guides at all-guides.com Lieferumfang: 1x Top Case (1) 1x Gleitplatte (2) 60312011000 4x Bundschraube (3) 0035080356 4x Gleitscheibe (4) 60312012030 4x Gummischeibe (5) 60312012050 4x Gleitbuchse (20x12x1,5) (6) 60312012040 4x Gleitbuchse (24x12x1,5) (7) 60312012020 4x Distanzhülse (8) 60312012010 4x Gummilager (9) 60312012000...
  • Page 4 All manuals and user guides at all-guides.com - Top Case auf der Trägerplatte positionieren. - Top Case einrasten. - Schlüsselstellung: Koffer abnehmbar (9). - Schlüsselstellung: Koffer abgeschlossen (10). - Sclüsselstellung: Koffer läst sich öffnen (11). Schlossausbau - Schrauben (12) entfernen.
  • Page 5 All manuals and user guides at all-guides.com - Schrauben (13) entfernen. - Schrauben (14) entfernen. - Schrauben (15) entfernen. - Topcase in die dargestellte Position drehen. - Aufgeklippte Blende abnehmen und Schrauben (16) entfernen. - Schrauben (17) lösen.
  • Page 6 All manuals and user guides at all-guides.com - Verriegelungseinheit (18) abnehmen. - Bauteil (19) abnehmen. - Bauteil (20) abnehmen. - Einrastblech (21) in den Schließzylinder hineindrücken. - Schließzylinde entnehmen. HINWEIS: Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
  • Page 7 All manuals and user guides at all-guides.com Scope of supply: 1x Top Case (1) 1x sliding plate (2) 60312011000 4x collar screws (3) 0035080356 4x sliding discs (4) 60312012030 4x rubber washer (5) 60312012050 4x sliding bushings (20x12x1,5) (6) 60312012040 4x sliding bushings (24x12x1,5) (7) 60312012020 4x distance sleeves (8)
  • Page 8 All manuals and user guides at all-guides.com - Position the Top Case on the carrier plate. - Snap in the Top Case. - Key position: The case can be removed (9). - Key position: The case is locked (10). - Key position: The case can be opened (11).
  • Page 9 All manuals and user guides at all-guides.com - Remove screws (13). - Remove screws (14). - Remove screws (15). - Rotate the Topcase into the position shown. - Take off the unclipped cover panel and remove screws (16). - Loosen screws (17).
  • Page 10 All manuals and user guides at all-guides.com - Take off lock unit (18). - Take off component (19). - Take off component (20). - Push snap-in plate (21) into the lock cylinder. - Remove the lock cylinder. NOTE Reassemble the component in reverse order.
  • Page 11 All manuals and user guides at all-guides.com Volume della fornitura: N. 1 Top Case (1) N. 1 piastra scorrevole (2) 60312011000 N. 4 viti flangiate (3) 0035080356 N. 4 dischi di scorrimento (4) 60312012030 N. 4 rondella di gomma (5) 60312012050 N.
  • Page 12 All manuals and user guides at all-guides.com - Posizionare il Top Case sulla piastra di supporto. - Far innestare il Top Case. - Posizione chiave: bauletto removibile (9). - Posizione chiave: bauletto chiuso (10). - Posizione chiave: il bauletto può essere aperto (11).
  • Page 13 All manuals and user guides at all-guides.com - Rimuovere le viti (13). - Rimuovere le viti (14). - Rimuovere le viti (15). - Ruotare il Topcase nella posizione raffigurata. - Rimuovere la mascherina fissata tramite clip e le viti (16). - Svitare le viti (17).
  • Page 14 All manuals and user guides at all-guides.com - Rimuovere l’unità di bloccaggio (18). - Rimuovere il componente (19). - Rimuovere il componente (20). - Spingere il lamierino d’innesto (21) nel blocchetto di chiusura. - Rimuovere il blocchetto di chiusura. NOTA: Per il riassemblaggio procedere nell’ordine inverso.
  • Page 15 All manuals and user guides at all-guides.com Étendue de la livraison : 1x Top Case (1) 1x Plaque de glissement (2) 60312011000 4x Vis à épaulement (3) 0035080356 4x Rondelle de glissement (4) 60312012030 4x Rondelle en caoutchouc (5) 60312012050 4x Douille de glissement (20x12x1,5) (6) 60312012020 4x Douille de glissement (24x12x1,5) (7)
  • Page 16 All manuals and user guides at all-guides.com - Placer le Top Case sur la plaque de fixation. - Enclencher le Top Case. - Position de la clé : valise amovible (9). - Position de la clé : valise verrouillée (10). - Position de la clé...
  • Page 17 All manuals and user guides at all-guides.com - Retirer les vis (13). - Retirer les vis (14). - Retirer les vis (15). - Pivoter le Topcase dans la position illustrée. - Déposer la membrane clipsée et retirer les vis (16). - Desserrer les vis (17).
  • Page 18 All manuals and user guides at all-guides.com - Déposer l’unité de verrouillage (18). - Déposer l’élément (19). - Déposer l’élément (20). - Pousser l’ergot d’enclenchement (21) dans le cylindre de fermeture. - Déposer le cylindre de fermeture. REMARQUE : Procéder à l’assemblage dans l’ordre inverse.
  • Page 19 All manuals and user guides at all-guides.com Volumen de suministro: 1 Top Case (1) 1 placa de deslizamiento (2) 60312011000 4 tornillos de collarín (3) 0035080356 4 arandelas deslizantes (4) 60312012030 4 arandela de goma (5) 60312012050 4 casquillos deslizantes (20x12x1,5) (6) 60312012040 4 casquillos deslizantes (24x12x1,5) (7) 60312012020...
  • Page 20 All manuals and user guides at all-guides.com - Colocar la Top Case sobre la placa de soporte. - Encajar la Top Case. - Posición de la llave: la maleta se puede quitar (9). - Posición de la llave: maleta cerrada (10). - Posición de la llave: la maleta se puede abrir (11).
  • Page 21 All manuals and user guides at all-guides.com - Retirar los tornillos (13). - Retirar los tornillos (14). - Retirar los tornillos (15). - Girar la Topcase a la posición ilustrada. - Quitar el panel con presillas y retirar los tornillos (16). - Soltar los tornillos (17).
  • Page 22 All manuals and user guides at all-guides.com - Quitar la unidad de cierre (18). - Quitar el componente (19). - Quitar el componente (20). - Presionar la chapa de enclavamiento (21) hacia dentro del cilindro de cierre. - Retirar el cilindro de cierre. NOTA: El ensamblaje se realiza en orden inverso.
