PRASTEL EASYKA Mode D'emploi

EASYKA – EASYBKA
1. INTRODUCTION
Le contrôle d'accès EASYKA constitue une unité protégée contre les actes de vandalisme et parfaitement
adaptée à des applications externes. L'unité peut accepter jusqu'à 500 utilisateurs et garantie l'accès par le
biais de codes confidentiels.
La version EASYBKA est équipée de rétroéclairage.
2. CARACTERISTIQUES ELECTRIQUES PRINCIPALES
Plage de tension de fonctionnement :
Courant maximal en entrée sans périphériques connectés:
chauffage désactivé:
avec rétroéclairage
(seulement EASYBKA):
chauffage activé à 12 V CC :
chauffage activé à 24 V CC :
Sorties de relais de verrouillage:
Sorties de relais auxiliaire:
Entrées:
REX
Entrée auxiliaire (In / Écran)
Température de fonctionnement :
Radiateur du clavier activé:
Radiateur du clavier désactivé:
Degré de protection IP:
Dimensions :
Poids:
3. INSTALLATION

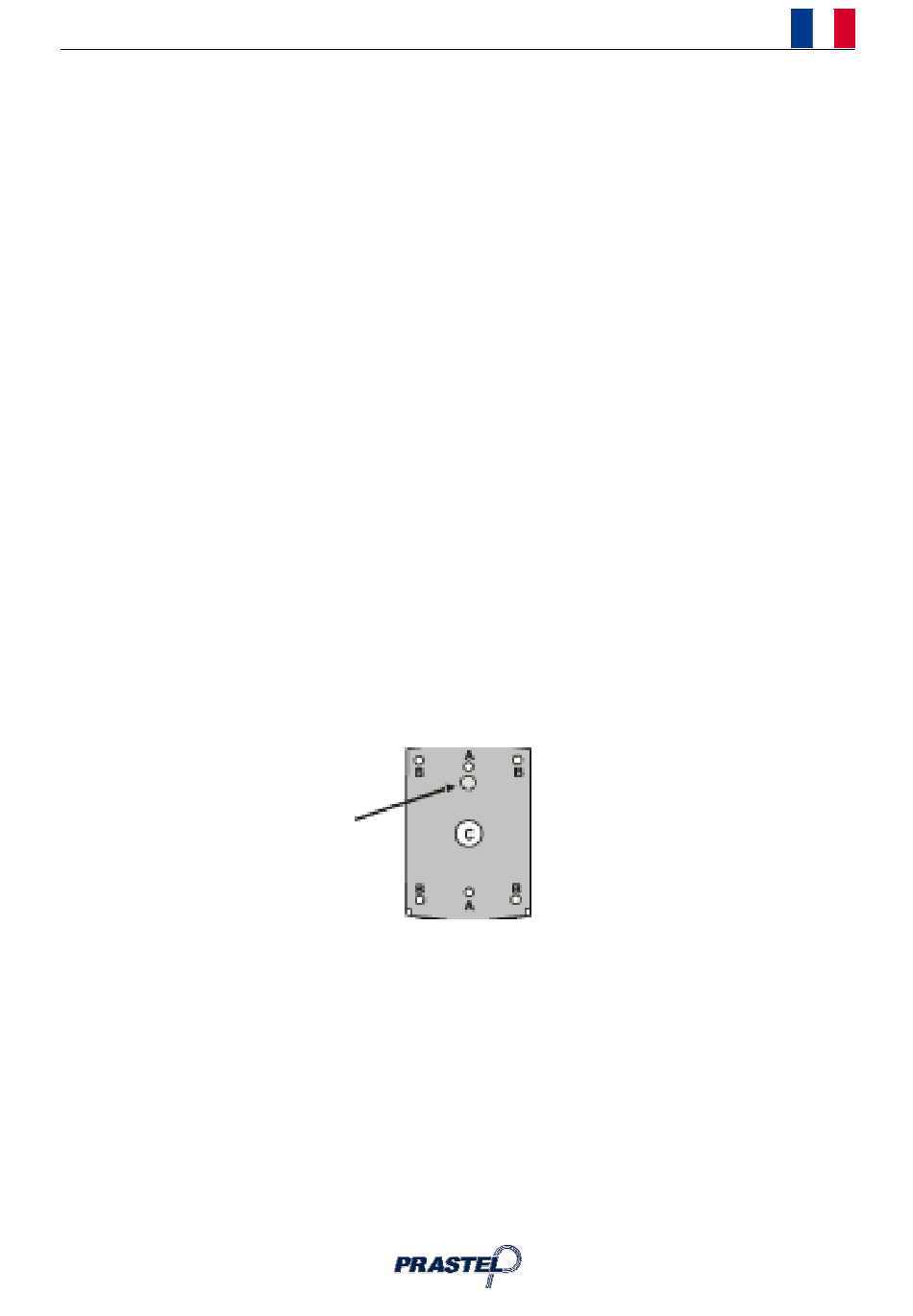

Avant l'installation, choisir la position pour le montage du clavier EASYKA. Cette position doit être à la hauteur de
l'épaule et sur le même côté de la poignée de la porte. Pour fixer le clavier percer en correspondance des 2
points indiqués avec la lettre A.
ATTENTION!
NE P AS PERCE R
Lentille du tamper
Percer en correspondance du signe C pour le passage des câbles.
1. Relier le clavier en suivant les instructions fournies au paragraphe suivant.
2. Fixer le fond du clavier EASYKA dans la position choisie.
3. Replacer le couvercle du EASYKA sur le clavier.
4. Visser le couvercle au moyen de la vis de sécurité et de la clé en L fournies avec le kit.
3.1 Branchements de EASYKA
Le clavier est équipé d'un câble à 10 pôles d'1 m de long. Pour le raccordement du clavier EASYKA,
procéder de la façon indiquée ci-après.
1. Préparer le câble de la longueur demandée.
2. Relier les fils du EASYKA aux dispositifs correspondants et couvrir toutes les connexions. Se
reporter au tableau des couleurs de raccordement ci-dessous et aux schémas de raccordement
fournis aux paragraphes suivants.
________________________________________________________________________________________________________________________________________________________________________________________________
12-24 VAC/DC
20 mA (veille) - 115 mA (maximum)
50 mA (veille) - 145 mA (maximum)
520 mA (veille) - 615 mA (maximum)
350 mA (veille) - 465 mA (maximum)
2A
2A
N.O., contact à sec
N.C., contact sec en mode écran
N.O., contact à sec en mode entrée
–20 °C à 63 °C
0 °C à 63 °C
IP 65
120 mm (L) x 76 mm (l) x 21 mm (h)
410 g
