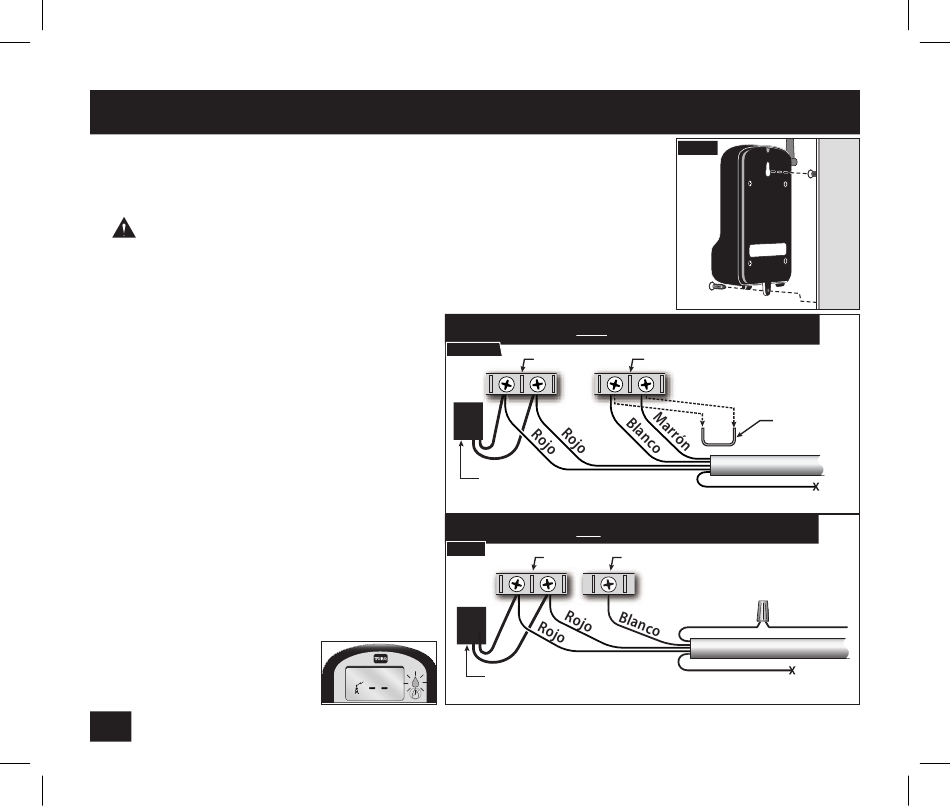

Paso 1: Instale y conecte el receptor.
1. Conecte el receptor al lado del temporizador de control con los tornillos de acero
inoxidable provistos (Fig. 1). De corresponder, puede utilizar cinta de gomaespuma
(se incluye) para conectar el receptor.
Advertencia: Desconecte el suministro eléctrico de 24 VCA del temporizador
antes de conectar el receptor. NO conecte el receptor a un suministro eléctrico de
110 VCA (corriente doméstica).
2. Tienda el cable del receptor hasta el armario del temporizador.
Nota: Consulte la guía del usuario del temporizador,
donde encontrará información específica sobre la
conexión del sensor y la función del interruptor de
desvío del sensor.
3. Conecte el receptor siguiendo el diagrama de
cableado correspondiente (Fig. 2a o 2b).
*Nota: En una aplicación de sensor normalmente
abierto, conecte el cable amarillo en lugar del marrón.
4. Encienda la alimentación eléctrica del
temporizador.
Nota: El receptor aparecerá tal como se ilustra
cuando se encienda la alimentación eléctrica por
primera vez. Si la pantalla y el indicador LED no se
encienden, revise las conexiones
del cable rojo.
2
Temporizador con terminales del sensor
Fig. 2a
24 VCA
Transformador (suministro
eléctrico del temporizador)
Temporizador sin terminales del sensor
Fig. 2b
24 VCA Cable común de válvulas
Transformador (suministro
eléctrico del temporizador)
Fig. 1
Sensor
Retire el
puente
Cable del receptor
Amarillo (ver la *Nota)
Cable común
de válvulas
del campo
Marrón
Cable del receptor
Amarillo (sin usar)
