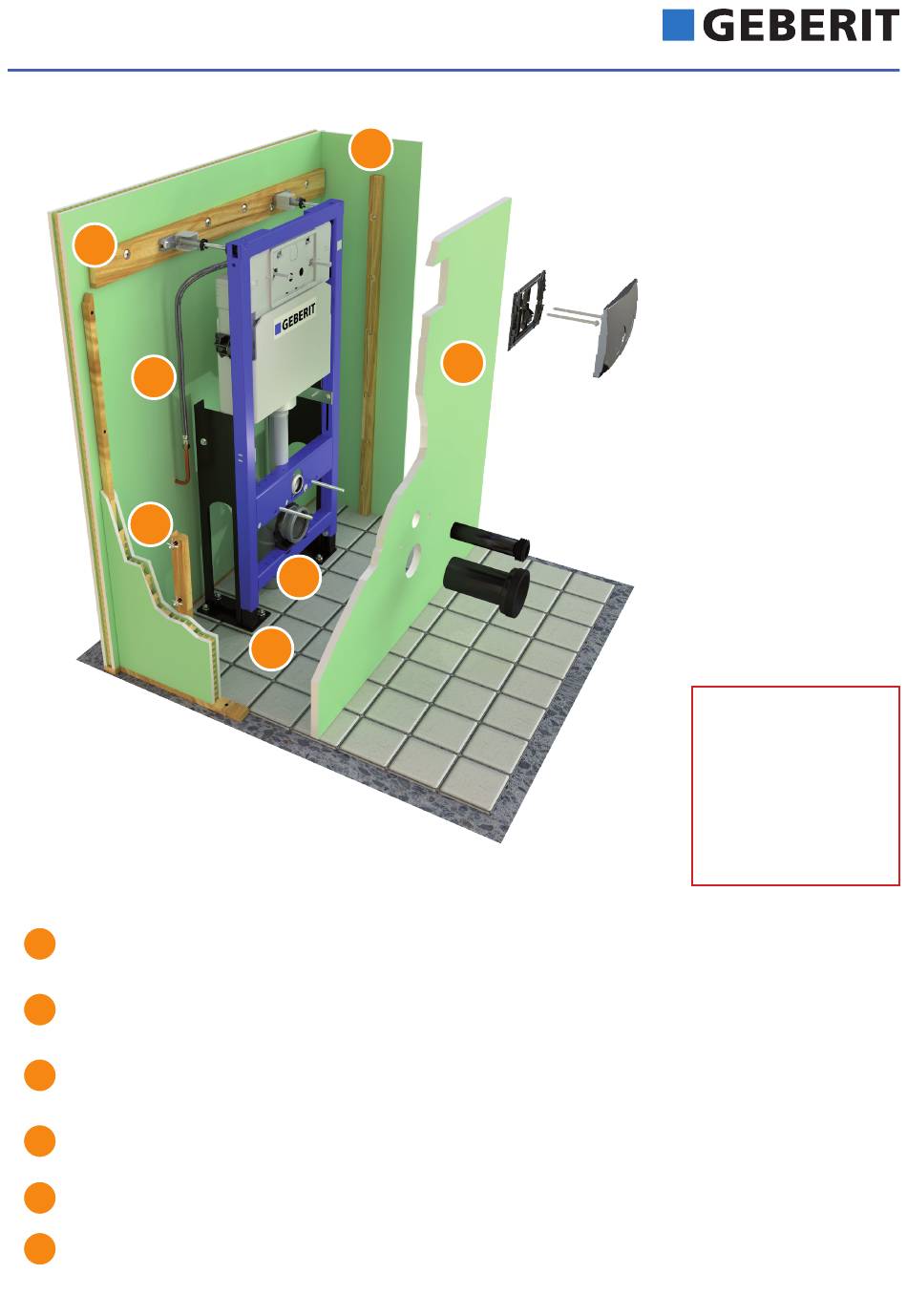

Possibilités de montage
1
5
3
1
- appui mural cloison à ossature métallique : fixer une traverse bois de section 25 x 125, 1 cheville
Molly Ø 6 mm tous les 15 cm ; fixation par tirefonds fournis Ø 6 x 80.
2
- sol fini carrelé : fixations par chevilles acier fournies.
- parquet traditionnel : utiliser des tirefonds (Ø 8 x 50 non fournis).
3
- profilés latéraux (rail métallique ou tasseaux de 30 x 40 mm) dans l'alignement du bâti-support : sur
cloison légère, 1 cheville Molly Ø 6 mm tous les 20 cm.
4
- habillage plaque de plâtre BA25 (ou 2 x BA13) ou panneau latté épaisseur 19 mm ou stratifié épais-
seur 16 mm.
5
- raccordement à l'alimentation en eau par flexible (raccord 1/2" sur le réservoir).
6
- raccordement à l'évacuation verticale / latérale (coude PVC Ø 100 fourni) ou horizontale (manchon
PVC droit Ø 100 fourni).
3
6
2
4
Devant cloison
alvéolaire
Remarque
Il conviendra parfois
d'adapter ou changer les
fixations fournies avec le
bâti-support pour assurer
une parfaite fixation de
celui-ci au sol et au mur/à
la cloison en fonction
de la nature de ceux-ci.
