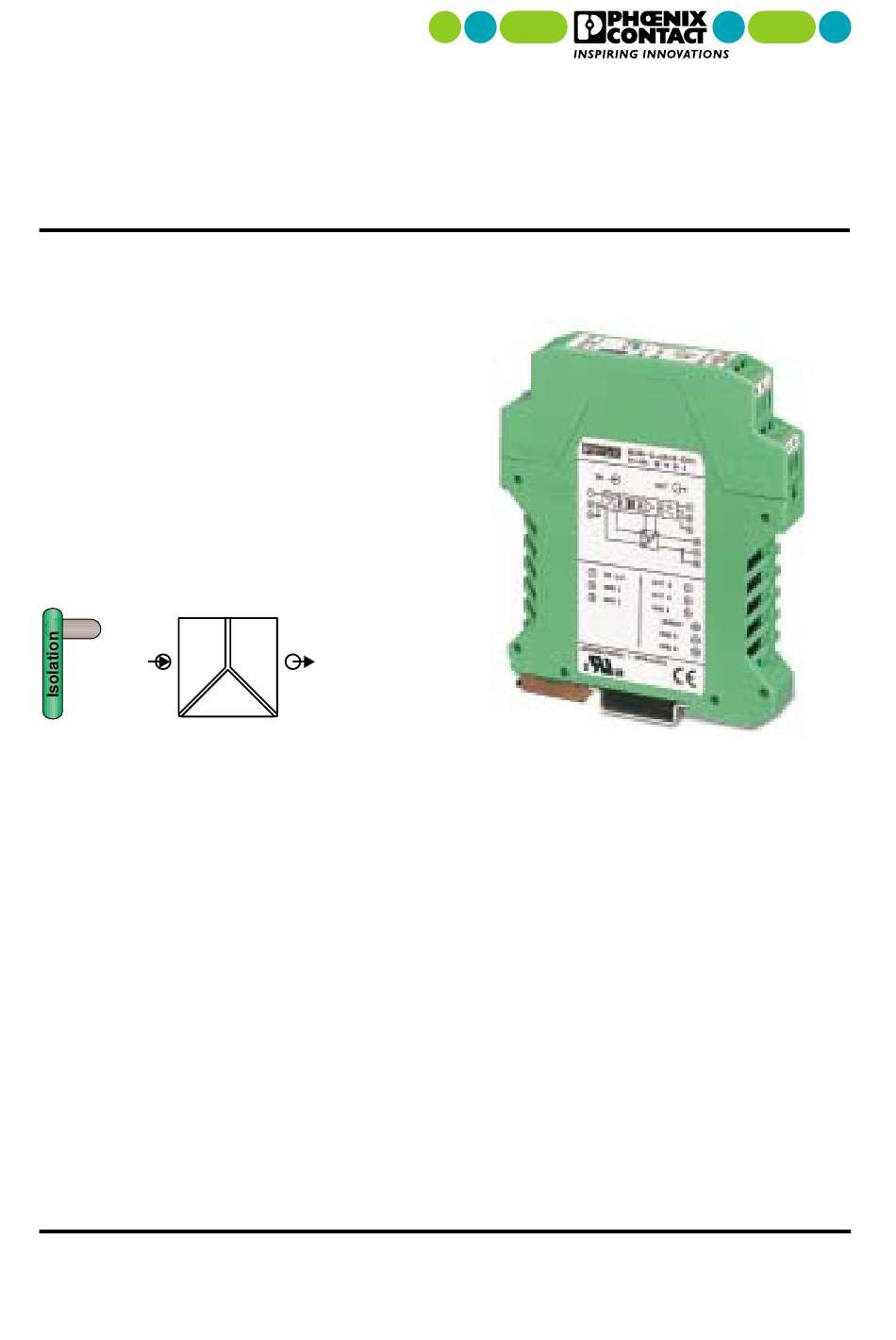

MCR-C-UI-UI-(450)-DCI(-NC)
Amplificateur séparateur 3 voies configurable
1. Description succincte
• Entrées et sorties configurables
• Conversion et amplification des signaux
• Isolation 3 voies
• Etalonnage Zéro/Gain
• Boîtier ME 17,5 mm
Les amplificateurs séparateurs MCR 3 voies servent à
isoler galvaniquement et à convertir des signaux analo-
giques.
Ils assurent l'isolation galvanique de signaux analogi-
ques standard. L'entrée et la sortie du module sont ali-
mentés depuis le secteur par des convertisseurs DC/
DC intégrés, qui assurent l'isolation galvanique (isola-
tion 3 voies, fig. 1).
FL
IN
U,I
POWER
L'alimentation extérieure requise est signalée par une
LED verte Power. La présence ou non de l'énergie
extérieure est ainsi clairement indiquée.
Les modules MCR garantissent un découplage sûr
entre un circuit de capteurs et un circuit d'analyse en
évitant en même temps des interférences réciproques
entre plusieurs circuits de capteurs interconnectés.
Grâce à cette isolation 3 voies, les modules peuvent
être utilisés de façon universelle, tant sur le terrain ou
à proximité de la commande, pour la conversion des
signaux et la séparation galvanique, que sur la ligne de
transmission pour court-circuiter des résistances ohmi-
ques élevées.
Deux potentiomètres plombés accessibles par l'avant
permettent de procéder à l'étalonnage de l'origine
(Zero) et du gain (Span) et ainsi d'ajuster l'étendue de
la mesure.
A la commande, il est nécessaire d'indiquer la configura-
tion selon laquelle l'appareil doit être étalonné
(voir l'exemple de commande et le tableau des combi-
Headquarters: © PHOENIX CONTACT GmbH & Co. KG • Flachsmarktstraße 8-28 • 32825 Blomberg • Germany
Phone +49-(0) 52 35-3-00 • Fax +49-(0) 52 35-3-4 120 0 • http://www.phoenixcontact.com
U,I
OUT
Fig. 1
naisons). En l'absence d'instructions conformes à
l'exemple de commande indiqué (page 4), les appareils
sont livrés dans la configuration standard (signal
d'entrée 0...10 V, signal de sortie 0...10 V).
Des commutateurs DIP permettent de modifier la confi-
guration des entrées et des sorties de l'amplificateur
séparateur. Ainsi, il existe plus de 200 possibilités de
conversion des signaux.
La conversion des signaux et l'isolation galvanique des
signaux analogiques ont lieu par le biais d'un procécé
de transmission inductif. En outre, un filtre installé en
aval du transmetteur réduit les effets parasites.
Les modules MCR 3 voies s'encliquettent sur les rails
symétriques selon EN 50 022. Les câbles de signal sont
raccordés au module de manière fiable et sont claire-
ment repérés.
Fig. 2
