Station 3.7 m³
Notice technique
1. Couper l'eau de votre installation.
2. Mettre l'appareil hors tension.
3. Vérifier que le témoin visuel "bocal de lampe" ne soit plus éclairé.
4. Débrancher le connecteur de la lampe de la platine électrique.
5. Dévisser la bague delrin noir.
6. Extraire la lampe UVc de la chambre du réacteur.
7. Dévisser le presse étoupe.
8. Extraire la gaine quartz de la chambre du réacteur en prenant soin de la maintenir dans l'axe de l'appareil.
9. Nettoyer ou remplacer la gaine quartz.
10. Ajuster le joint torique sur cette dernière (5mm du bord).
11. Ajuster le joint plat sur le presse étoupe.
12. Repositionner avec précaution la nouvelle gaine quartz.
13. Visser le presse étoupe.
14. Revisser la bague delrin noir.
15. Mise en eau de l'appareil (progressivement).
16. Vérifier l'étanchéité.
17. Rebrancher le connecteur de la lampe à celui du coffret électrique.
18. Remettre l'appareil sous tension.
19. Vérifier l'éclairage du culot de la lampe.

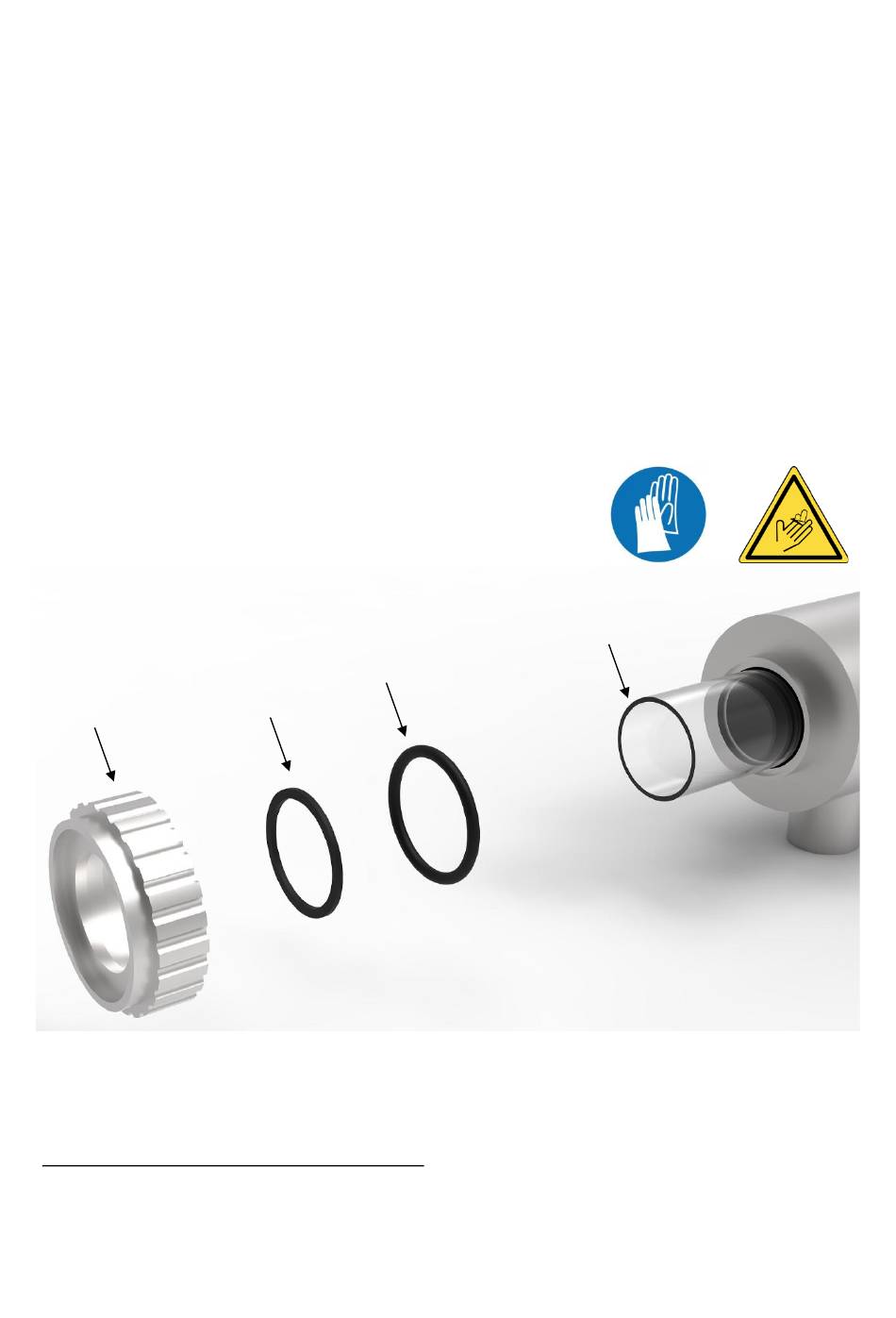

Gaine Quartz
Joint torique
Joint plat
Presse étoupe
4. Remplacement ou nettoyage du regard UV :
1. Vidanger partiellement le réacteur pour faciliter le démontage du regard.
2. Extraire le cache regard en dévissant la vis pointeau avec une clé Allen.
Page 5/7
