Charot Pastormaster Schema De Montage

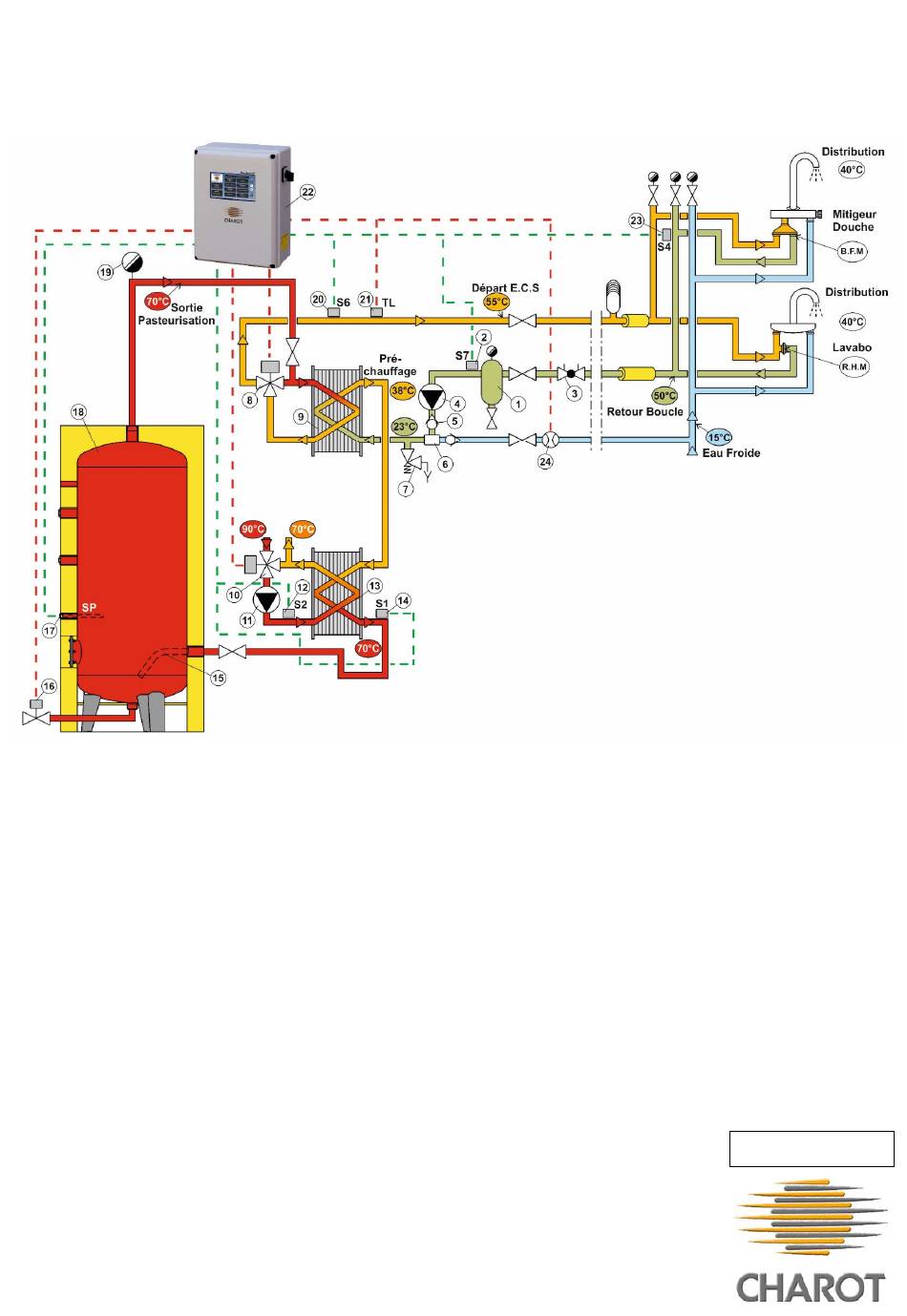

Pastormaster Instantané
1 ‐ Pot à boues.
2 ‐ Sonde retour bouclage 50°C (S7).
3 ‐ Vanne de réglage de débit (option).
4 ‐ Pompe de bouclage.
5 ‐ Clapet anti‐retour.
6 ‐ Mixage E.F ‐ Boucle.
7 ‐ Soupape 7 bar.
8 ‐ Vanne 3 voies E.C.S.
9 ‐ Échangeur de transfert de températures.
10 ‐ Vanne 3 voies primaire
11 ‐ Pompe primaire.
12 ‐ Sonde de surveillance primaire (S2 ‐ option).
Schéma de principe
13 ‐ Échangeur de pasteurisation.
14 ‐ Sonde de régulation 70°C (S1).
15 ‐ Arrivée anti‐dépôt.
16 ‐ Vidange et chasse rapide.
17 ‐ Sonde de surveillance (SP).
18 ‐ Ballon de chambrage.
19 ‐ Purgeur.
20 ‐ Sonde départ ECS 55°C (S6).
21 ‐ Thermostat limite (TL).
22 ‐ Régulateur Pack Control 4.
23 ‐ Sonde fond de boucle (S4 ‐ option).
24 ‐ Débitmètre.
MAJ : 12/2020
