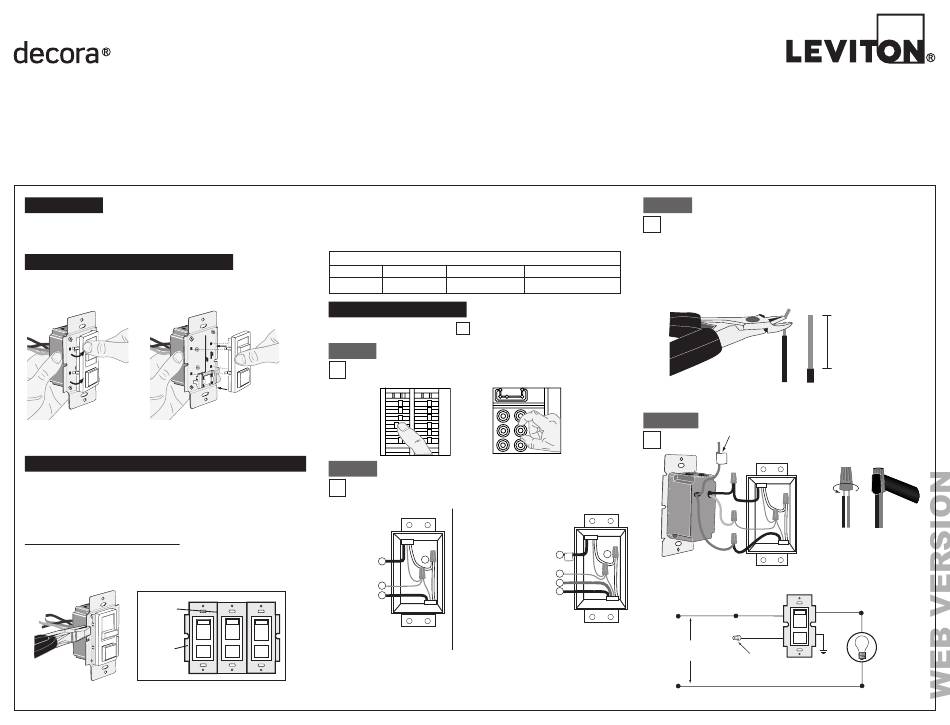

Leviton decora IPL06 Directives

AVERTISSEMENTS ET MISES EN GARDE :
• POUR ÉVITER LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU D'ÉLECTROCUTION, COUPER LE COURANT au
fusible ou au disjoncteur et s'assurer que le circuit est bien coupé avant de procéder à l'installation ou à l'entretien du luminaire!
• Installer ou utiliser conformément aux codes de l'électricité en vigueur.
• À défaut de bien comprendre les présentes directives, en tout ou en partie, on doit faire appel à un électricien.
• Pour éviter la surchauffe ou l'endommagement éventuel de ce dispositif et des appareils qui lui sont raccordés, NE PAS l'installer
pour commander une prise, un appareil motorisé ou à transformateur ou toute autre source d'éclairage que celles mentionnées.
• N'utiliser ce dispositif qu'avec du fil de cuivre ou plaqué cuivre.
Outils requis
Tournevis ordinaire/Philips Ruban isolant
Pince Crayon
Coupe-fil Règle
Changement de couleur du gradateur
Si une trousse de changement est fournie avec le dispositif, on peut
passer à l'étape suivante pour en modifier la couleur. Autrement, passer
à la section « Installation du gradateur seul, ou avec d'autres
dispositifs ».
Dégager en
poussant les
pattes vers
l'intérieur
Déplacer la glissière complètement vers le haut et le bas pour en
engager le mécanisme.
Installation du gradateur seul, ou avec d'autres dispositifs
Lorsque ce dispositif est installé en groupe de commandes à
incandescence, on doit en réduire la capacité nominale. Se reporter
au tableau CHARGE MAXIMALE/GRADATEUR GROUPÉ. Il est à
noter qu'aucune réduction n'est requise en présence de charges
fluocompactes ou à DEL réglables.
INSTALLATIONS GROUPÉES
REMARQUE : les sections latérales ne doivent être retirées que si le
dispositif est groupé avec d'autres gradateurs ou s'il ne s'insère pas
dans la boîte murale; elles peuvent rester en place si le dispositif est
installé avec des interrupteurs mécaniques.
Retirer
toutes les
sections
latérales
intérieures
Ne pas
retirer les
sections
latérales
extérieures
Plier et replier pour retirer les sections latérales
Gradateur à glissière pour charges fluocompactes ou à DEL/incandescence
Fonctionnement unipolaire (un emplacement) ou à trois voies (emplacements multiples)
N de cat. IPL06 – 150 W (DEL/LFC); 600 W (incandescence)
o
Lorsqu'on installe plusieurs dispositifs dans la même boîte murale, il faut retirer
les sections latérales des brides de montage. Pour ce faire, se servir d'une
pince pour les plier et les replier délicatement jusqu'à ce qu'elles cassent.
Comme ces sections dissipent la chaleur, la capacité nominale des dispositifs
doit être abaissée quand elles sont retirées (se reporter au tableau).
N de cat.
o
IPLØ6
Installation du gradateur
REMARQUE : cocher les cases
AVERTISSEMENT :
Étape 1
choc électrique ou d'électrocution, COUPER LE COURANT
au fusible ou au disjoncteur et s'assurer que le circuit est bien
coupé avant de procéder à l'installation!
Enclencher en alignant
les pattes et la tige de la
glissière et en poussant
vers l'intérieur
Identification de l'application
Étape 2
(plus courantes montrées) :
REMARQUE : si les raccords à l'intérieur de la boîte ne
ressemblent pas à ceux montrés ici, on doit faire appel à un
électricien.
1
Installations
unipolaires
3
1. Ligne (Actif)
4
2. Neutre
3. Terre
4. Charge
IMPORTANT : dans les applications à trois voies, une des bornes des
dispositifs existants devrait être d'une couleur différente (noire, probablement)
ou identifiée comme étant la borne commune. Il importe d'étiqueter le fil y
étant raccordé comme « commun » (ligne ou charge) au niveau des boîtes
murales du gradateur et de l'autre dispositif du circuit à trois voies.
120 V c.a., 60 Hz
DIRECTIVES
AVERTISSEMENTS ET MISES EN GARDE :
• N'employer qu'un (1) gradateur par circuit à 3 ou à 4 voies. Les interrupteurs, le cas échéant, commuteront
l'éclairage au niveau sélectionné à ce dernier.
• N'utiliser ce dispositif qu'en présence de lampes fluocompactes (LFC), à DEL, à incandescence ou à halogène
réglables de 120 V. Pour consulter la liste de lampes à DEL et fluocompactes compatibles, se reporter au
www.leviton.com.
• Quand ce dispositif doit commander plusieurs lampes, celles-ci DOIVENT ÊTRE DU MÊME TYPE, soit toutes
fluocompactes, à DEL ou à incandescence. L'emploi de lampes de mêmes marque et modèle rehaussera en
outre la performance du gradateur.
CHARGE MAXIMALE/GRADATEUR
Un dispositif Deux dispositifs Plus de 2 dispositifs
600W 500W 400W
√
une fois les étapes complétées.
pour éviter les risques d'incendie, de
OFF ON OFF ON
OFF ON
OFF ON
OFF ON OFF ON
OFF ON OFF ON
OFF ON OFF ON
OFF ON OFF ON
1
Installation à
2
trois voies
3
1. Ligne ou charge
4
(se reporter à la
5
remarque ci-dessous)
2. Neutre
3. Terre
4. Premier cavalier – couleur à noter
5. Deuxième cavalier – couleur à noter
Préparation et raccordement des fils :
Étape 3
• S'assurer que les brins des fils de la boîte murale sont bien droits
(les recouper au besoin).
• Dénuder l'extrémité de chaque fil de la boîte murale sur un peu
plus de 5/8 po (1,5 cm, illustré).
• En présence de systèmes unipolaires, passer à l'étape 4a.
• En présence de systèmes à trois voies, passer à l'étape 4b.
Couper
(au besoin)
Applications unipolaires
Étape 4a
Ce fil n'est utilisé que dans les installations à
trois voies. En cas d'installations unipolaires,
il faut laisser cette étiquette d'isolation en place.
Rouge
Noir
Neutre
Terre
Vert
2 Rouge
Gradateur
Actif (Noir)
Noir
Rouge
Ligne
120 V c.a., 60Hz
Étiquette
d'isolation
Neutre (Blanc)
DI-000-IPL06-52A
5/8"
Gabarit de dénudage
Ruban
isolant
Insérer les fils
droits, et tourner
vers la droite
Rouge
Noir
Charge
Terre
vert
Blanc
