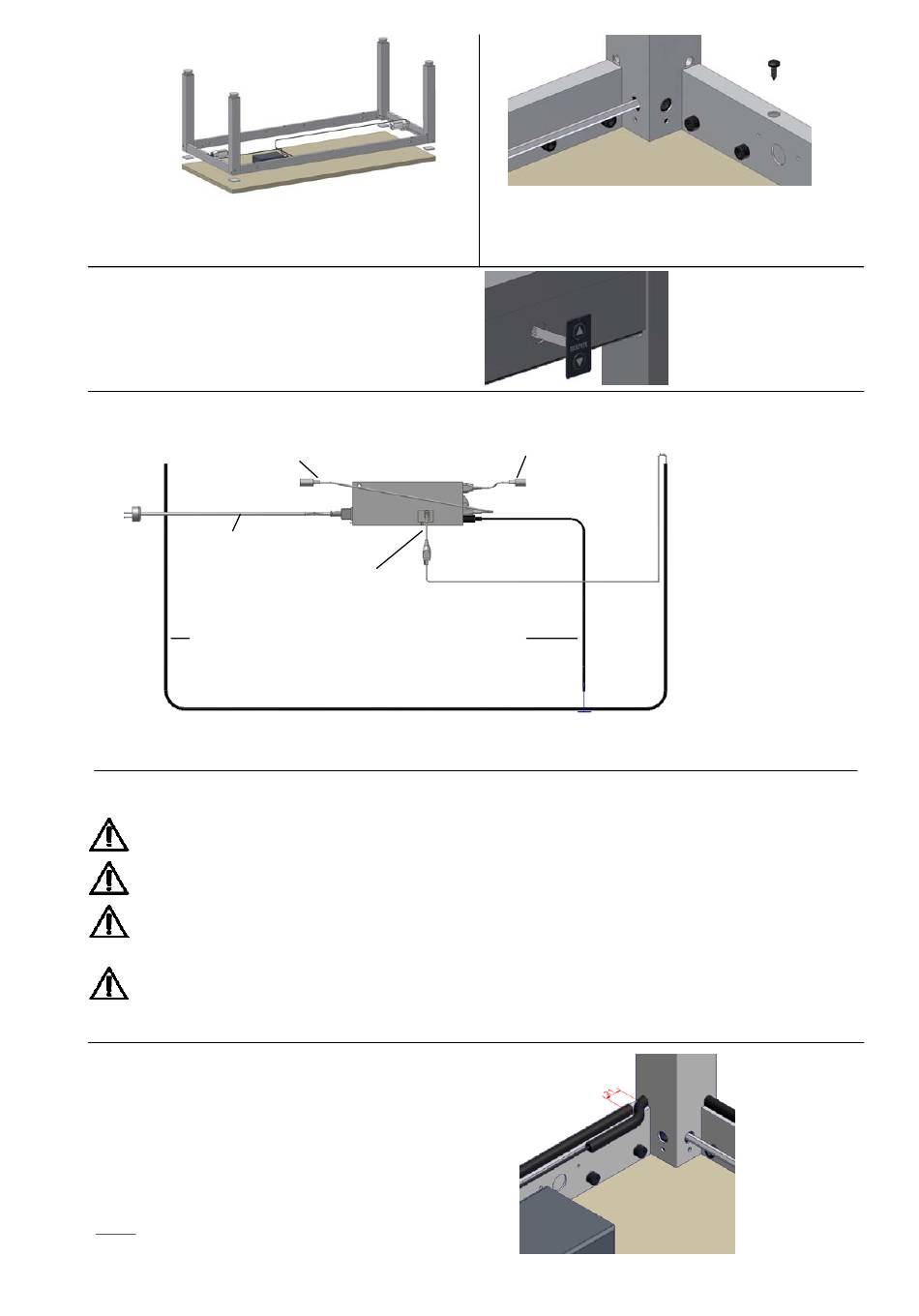

6.1.8 Placer le cadre sur le plan de travail et
pousser les plaques carrées entre les pieds
et le plateau. Centrer le cadre.

6.1.10 Montage de l'interrupteur

Pousser le câble à travers le montant
frontal et l'insérer dans le boitier de
contrôle.
6.1.11 Connection au boitier de contrôle
Câble Moteur M1
Cable
d'alimentation
Bandelette de sécurité
(Option)
6.2 Montage de la bandelette de sécurité
Option fortement recommandée
Voir le manuel dédié
Prendre garde à ne pas endommager la bandelette de sécurité durant son transport ou son
montage.
Si elle devait être trop pliée ou trop tordue
La surface de collage de la bandelette doit impérativement être propre et sèche avant collage.
6.2.1 Faire passer la; bandelette à travers les 4
pieds puis la coller sous chacun des
montants à l'aide de l'adhésif fourni.
Respecter le rayon minimum de pliage
(2cm intérieur)
Voir instructions spécifiques.
Câble de la
bandelette de
sécurité
Cable d'interrupteur
,
celà remettrait en cause son bon fonctionnement.
Page 9
6.1.9 Visser le plan de travail à travers les trous
des montants.
Câble Moteur M2
