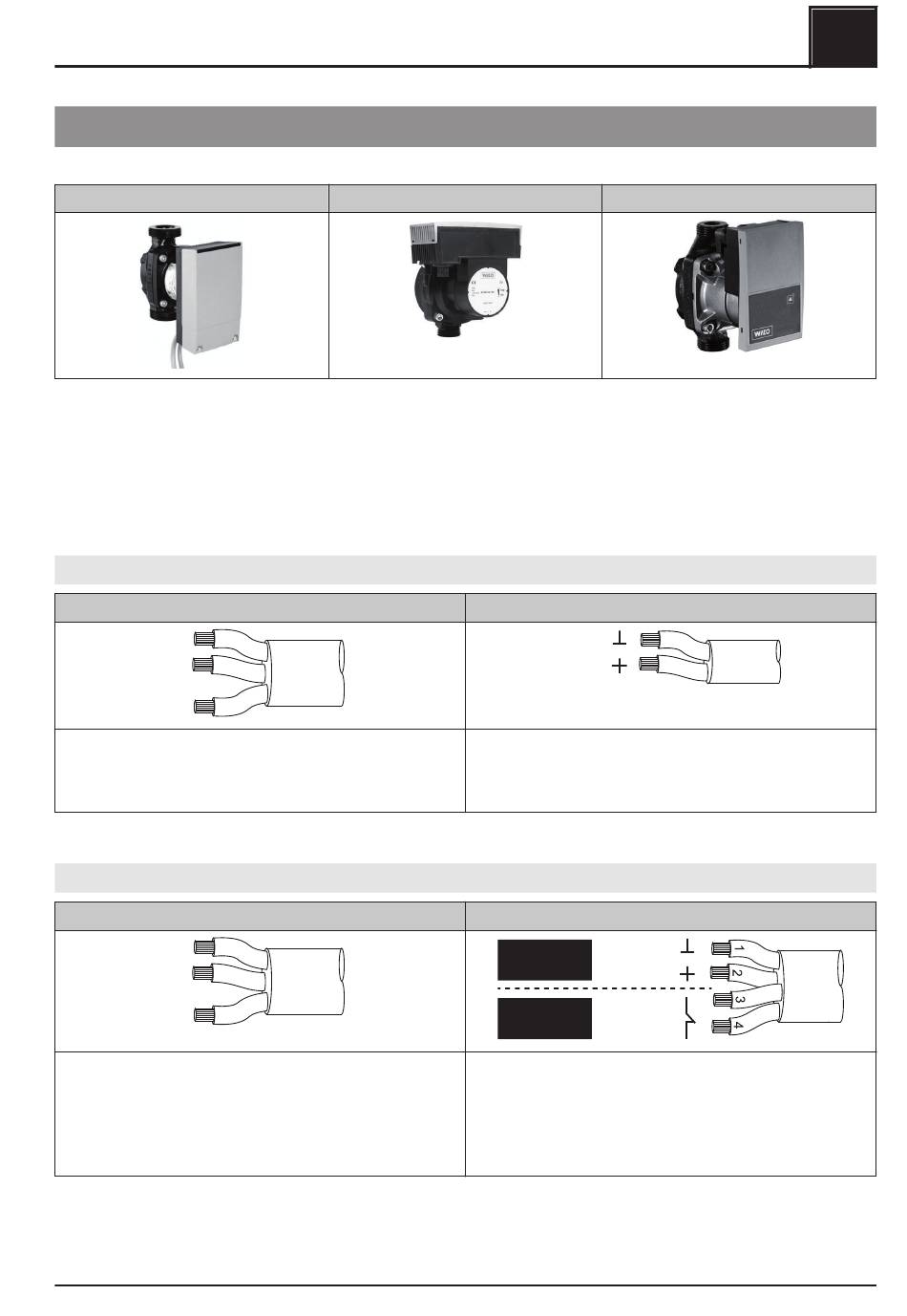

Branchement électrique et câblage
Plans de branchement selon les types de pompes
2.3 Plans de branchement selon les types de pompes
Selon le groupe de pompes utilisé, trois types différents de pompes sont utilisés au total :
WILO Stratos Para
En fonction du type de pompe, une différenciation est faite entre le câble de commande à 2 pôles (WILO
Stratos TEC, WILO Yonos Para) et le câble de commande à 4 pôles (WILO Stratos Para) pour le branchement.
Selon le type de pompe utilisé, les consignes de raccordement suivantes doivent être respectées lors du
câblage :
Type de pompe avec câble de commande à 2 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la sortie de pompe de la
carte
Type de pompe avec câble de commande à 4 pôles
Alimentation électrique
(brun) L
(bleu) N
(jaune-vert) PE
Câbler l'alimentation électrique à la sortie de pompe de la
carte
Mode d'emploi Lambdatronic H 3200 pour chaudières à bois déchiqueté | B1480519_fr
WILO Stratos TEC
Câble de commande à 2 pôles
(bleu)
(brun)
Raccorder le câble de commande à la sortie PWM de la
carte ; pour ce faire, respecter la polarité :
- câble bleu à la masse
- câble marron à la borne positive
Câble de commande à 4 pôles
PWM
non
utilisé
Raccorder le câble de commande à la sortie PWM de la
carte ; pour ce faire, respecter la polarité :
- câble marron à la masse
- câble blanc à la borne positive
Ne pas utiliser les deux autres câbles (bleu, noir) et les
isoler le cas échéant
WILO Yonos Para
(brun)
(blanc)
(bleu)
(noir)
