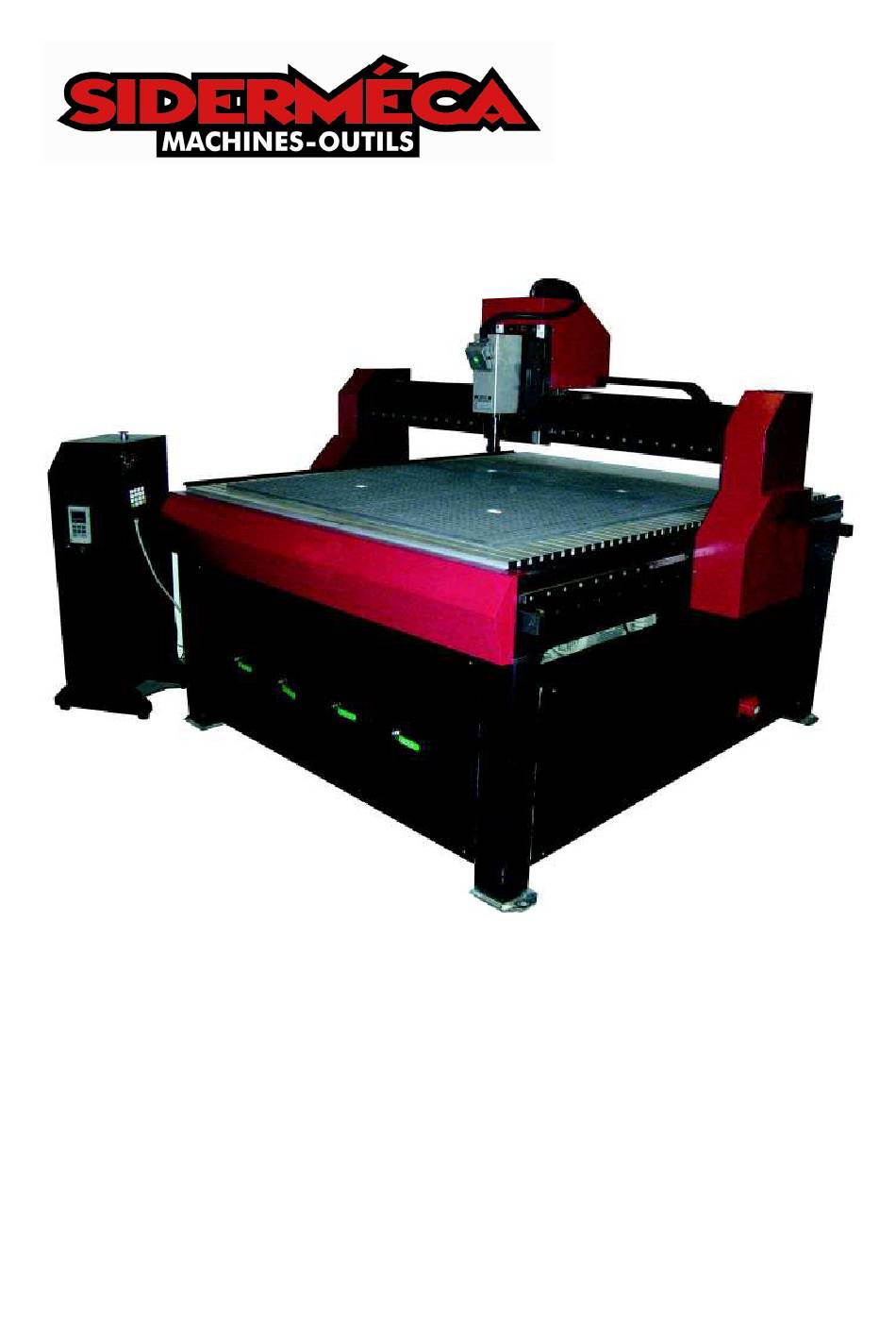

- Page 1 NOTICE D’INSTRUCTION ROUTER CNC VG1318 Lire attentivement la notice d’instruction de cette machine avant l’utilisation...
- Page 2 1. CONSIGNES DE SECURITE Avant de mettre la machine en place, de la mettre en route ou de faire toute maintenance, vous devez impérativement lire les consignes de sécurité ci-dessous. Afin d’éviter les risques d’incendie, de choc électrique ou de blessures de personnes : Ne pas laisser la machine sans surveillance tant qu’elle est raccordée au réseau.
- Page 3 2. CARACTERISTIQUES TECHNIQUES Le modèle VG1318 est utilisé pour signalétiques, gravures artistiques, moules, patrons et modèles, PLV, présentoirs, etc. Il est destiné à l’usage intermittent.
- Page 4 3. MISE EN PLACE 3.1. Déballage et manutention Retirez les panneaux de la caisse, un par un, en prenant soin de ne pas toucher la machine à l'intérieur pour ne pas la détériorer. Approchez la caisse de l'endroit où la machine sera posée. Dévissez les quatre boulons qui maintiennent les pattes de bridage sur le support en bois.
- Page 5 4.1.2 Méthode pour le chargement des fichiers dans la console. Vous disposez de 2 manières différentes pour charger des programmes (fichiers) dans la console RZNC-0501: La première méthode consiste à communiquer avec un PC (driver préalablement installé, voir paragraphe numéro 1) La seconde méthode consiste à...
- Page 6 et Y en appuyant sur la touche "XY-0", puis validez l'origine programme en Z en appuyant sur "Z-0". Le calculateur reconnait désormais l'origine programme que vous avez définie; vous pouvez automatiquement et alternativement déplacer les axes entre l'origine programme et l'origine machine en utilisant les touches "HOME" et "ORIGIN". Appuyez sur la touche "Run/pause"...
- Page 7 En cas de coupure de courant pendant l'usinage, le système sauvegarde automatiquement le point actuel et les lignes de programmes qui n'ont pas encore été lues. Lorsque la machine est à nouveau mise sous tension, "Goto home ?" apparaît, validez par "OK".
- Page 8 Le menu "Advanced pro setup" concerne certaines fonctions spéciales et paramètres de personnalisation. 4.1.6 Fonctions avancées Appuyez sur "Run/pause/delete" + "0" pour entrer dans le menu "Fonctions avancées". Appuyez sur "X+" et "X-" pour déplacer le curseur sur la ligne désirée, puis "OK" pour valider.
- Page 9 4.1.9 Arguments techniques du système Fonctionnement autonome, sans nécessité d’être connecté à un PC, Permet la lecture directe de fichiers via port USB, Admet des fichiers de très grandes tailles, Fonction d’auto-contrôle du programme avant exécution, Fonction d’auto-diagnostique sur les entrées et les sorties, Possibilité...
- Page 10 4.2.2 Installation TypeEdit et LaserType fonctionnent avec un seul verrou TypeEdit (clé électronique de sécurité). Verrou Le verrou qui vous a été remis est une clé électronique logicielle HASP SRM qui se branche directement sur le port USB de votre ordinateur. Elle vous permet de lancer l’installation conjointe de TypeEdit et de LaserType puis d’utiliser les logiciels.
- Page 11 o Rtrace Resources : Contient des scènes et textures supplémentaires utilisées avec l’outil de rendu TypeView dans le module TypeArt. o Acrobat : Si Acrobat Reader n’est pas installé sur votre PC, vous pouvez l’installer en double-cliquant sur le fichier AdbeRdr812_en_US.exe. Avant de procéder à l’installation d’...
- Page 12 Schéma de câblage...
- Page 13 6. ELEMENTS...
- Page 15 Désignation qté No. Désignation qté Portique 22 Crémaillère de poutre Support de moteur 23 Bloc coulissant Moteur 24 Table Pignon 25 Capot arrière Pignon 26 Plaque Plaque 27 Plaque frontale Support de chaîne 28 Micro switch Carte de câblage 29 Butée Porte 30 Plaque frontale 10 Pied...
- Page 16 DECLARATION « CE » DE CONFORMITE SIDERMECA DECLARE QUE LE PRODUIT DESIGNE CI - DESSOUS : Router CNC VG1318 / 92 221 008 MODELE / REFERENCE : MARQUE : SIDERMECA EST CONFORME • AUX DISPOSITIONS REGLEMENTAIRES DEFINIES PAR L ‘ANNEXE I DE LA...
