1.10 Précautions avant utilisation
L'air comprimé utilisé doit être propre, sans eau. La pression maxi utilisée sera de 5,9 bars
(0,59 Mpa, 85 psig).Le diamètre intérieur de la conduite d'air sera de 9,5 mm. Sera placé entre le
compresseur et l'outil un épurateur et un huileur (bien régler le débit). Celui-ci sera placé le plus
proche de l'outil (longueur maximum 3 m).
L'épurateur sera composé d'un dispositif de régulation, d'un vase de décantation. L'huile employée
sera fluide, spécifique aux outils pneumatiques. La non lubrification de l'air cause ou peut causer
une détérioration de l'outil.
L'utilisation d'une huile non conforme aux outils pneumatiques peut engendrer une faible performance
de l'outil.
Type d'huile : BP Energol RD-E46, Mobil Almo oil 325, Schell Torcula 100 ou produit similaire.

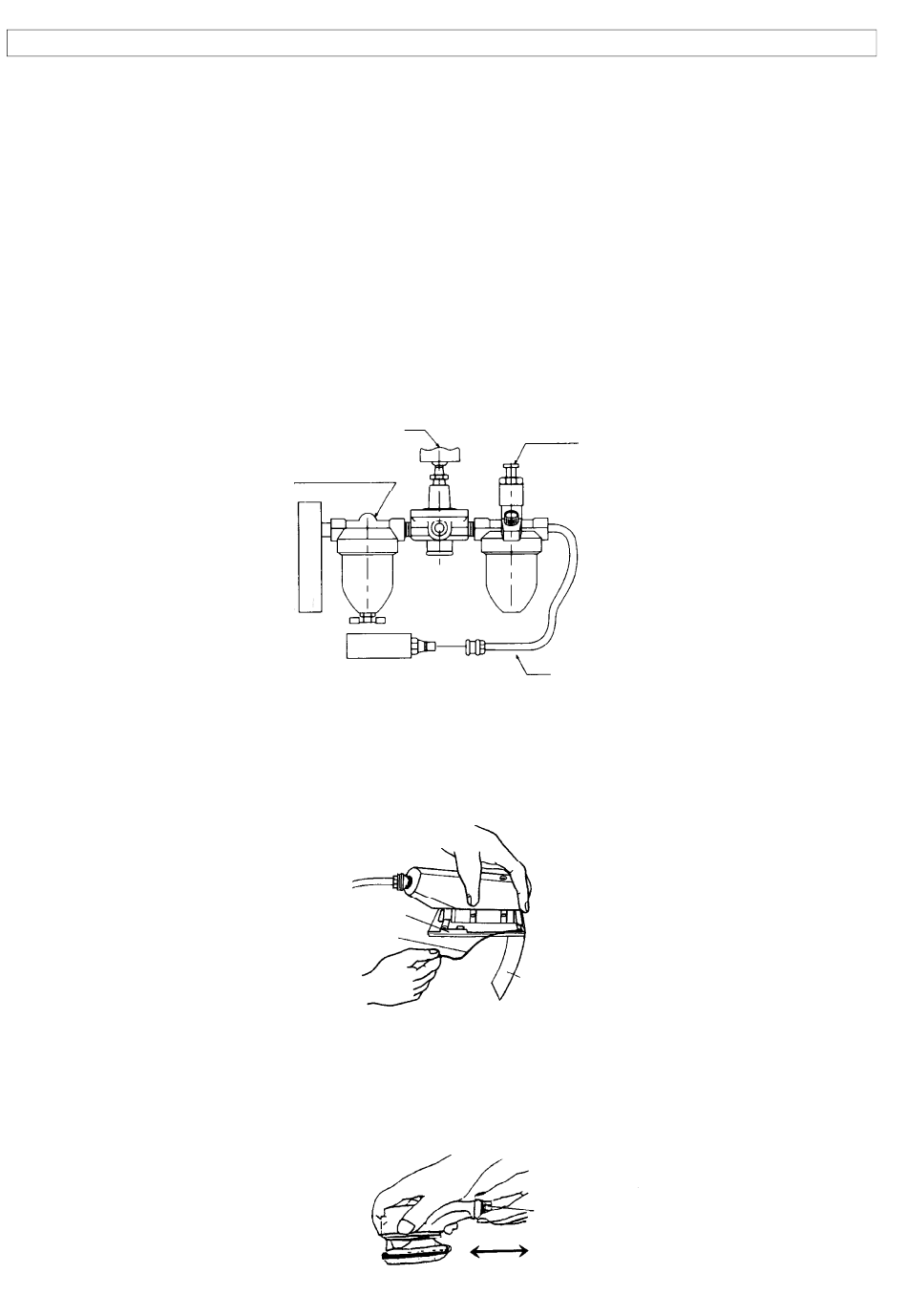

Un diagramme ci-dessous décrit le schéma type d'installation de l'air en réseau.

1.11 Montage du papier abrasif

- Sortir les 2 pinces des brides de pince.
- Tirer sur le côté et pousser vers le bas la première pince. La bride de pince doit être ouverte.
- Mettre le papier abrasif sous la bride de pince, puis poussé vers le haut la pince afin que le
papier soit bloqué. Positionner la pince dans la bride de pince.
- Répéter la même opération avec la deuxième pince en tendant bien le papier abrasif.
1.12 Mise en route et arrêt
LS10 et FS50A
Mise en route : Pousser la gâchette M/A sur toute sa position en direction du carter.
Arrêt : Tirer la gâchette M/A sur toute sa position vers flexible.
Manuel d'utilisation / Ponceuses vibrantes pneumatiques
Régulateur d'air
Filtre à air
Ponçeuse
Bride de pince
Pince
Huileur
Tuyau d'alimentation
ø
intérieur : 9,5 mm
Papier abrasif
Gâchette M/A
Marche Arrêt
