VUE D'ENSEMBLE DU PRODUIT
2 Vue d'ensemble du produit
2.1 Identification du produit
2.2 Principe de l'appareil de mesure avec sonde ouverte à rinçage par eau
2.3 Inclus dans la livraison
6
C O M P L É M E N T A U M A N U E L D ' U T I L I S A T I O N | GM700, GM35
Sonde ouverte GM700
Nom du produit :
Sonde ouverte GM35-10
Versions d'appareil : version spécifique à rinçage par eau
SICK AG
Fabricant :
Erwin-Sick-Str. 1 · 79183 Waldkirch · Allemagne
GM700 : 1084898, longueur 1,5 m, fente de mesure 750 mm,
Information de GMP700-0230S05
commande : GM35 : 1094440, longueur 0,9 m, fente de mesure 250 mm,
GMP035-1112S05
Les composants et la configuration d'un appareil avec sonde de mesure ouverte à rinçage
par eau ainsi que les raccordements des fluides sont représentés sur l'exemple d'un
analyseur GM700 (valable également pour le GM35) .

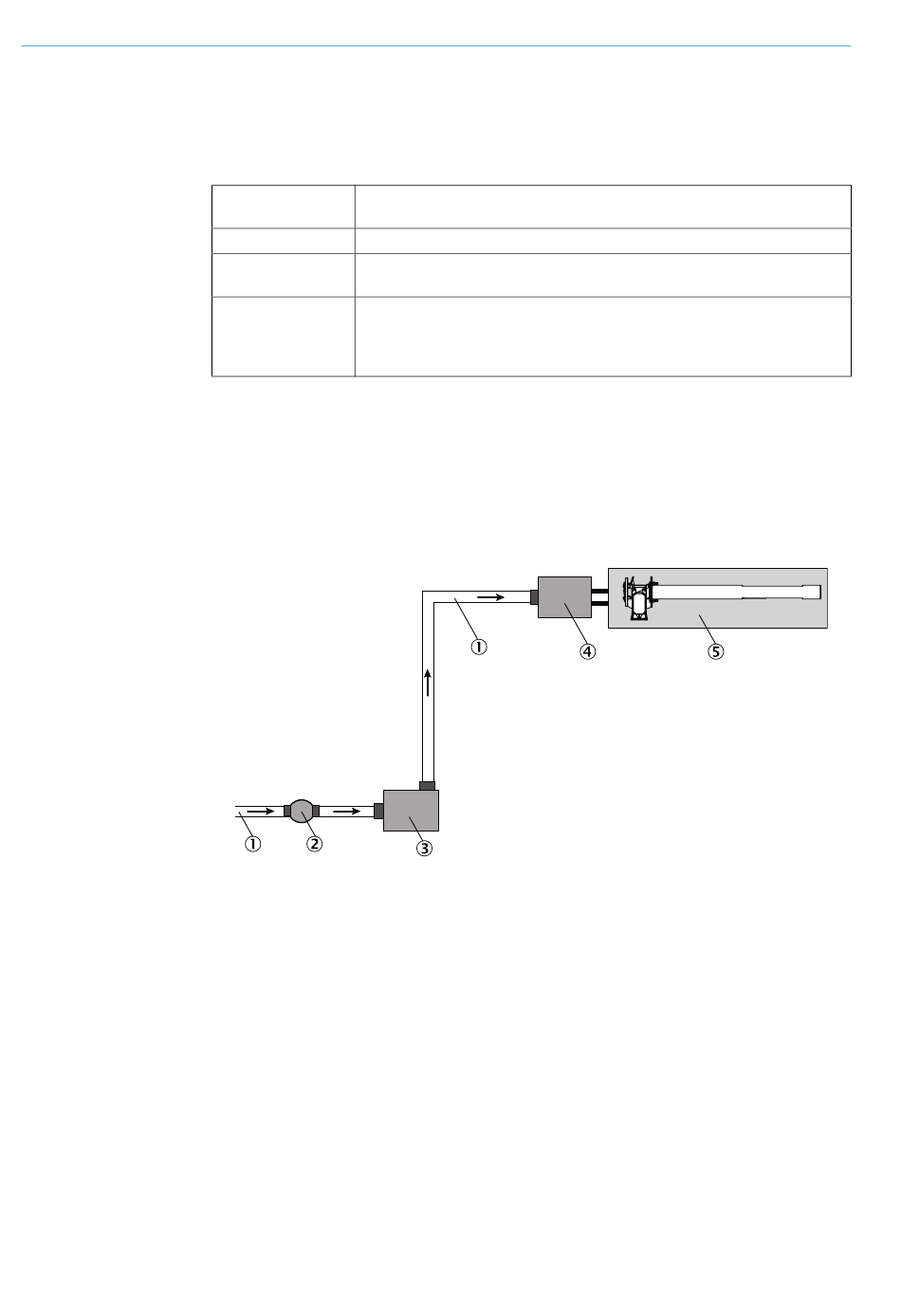

Fig. 1 : principe de la sonde avec rinçage par eau
Sonde de mesure dans la version commandée (longueur et fente de mesure) avec
●
dispositif intégré de rinçage par eau
Contre-bride d'air de ventilation avec raccord intégré d'eau de rinçage
●
1 Arrivée d'eau (non fournie)
2 Filtre (non fourni)
3 Pompe (non fournie)
4 Distributeur eau (non fourni)
5 Sonde de mesure
