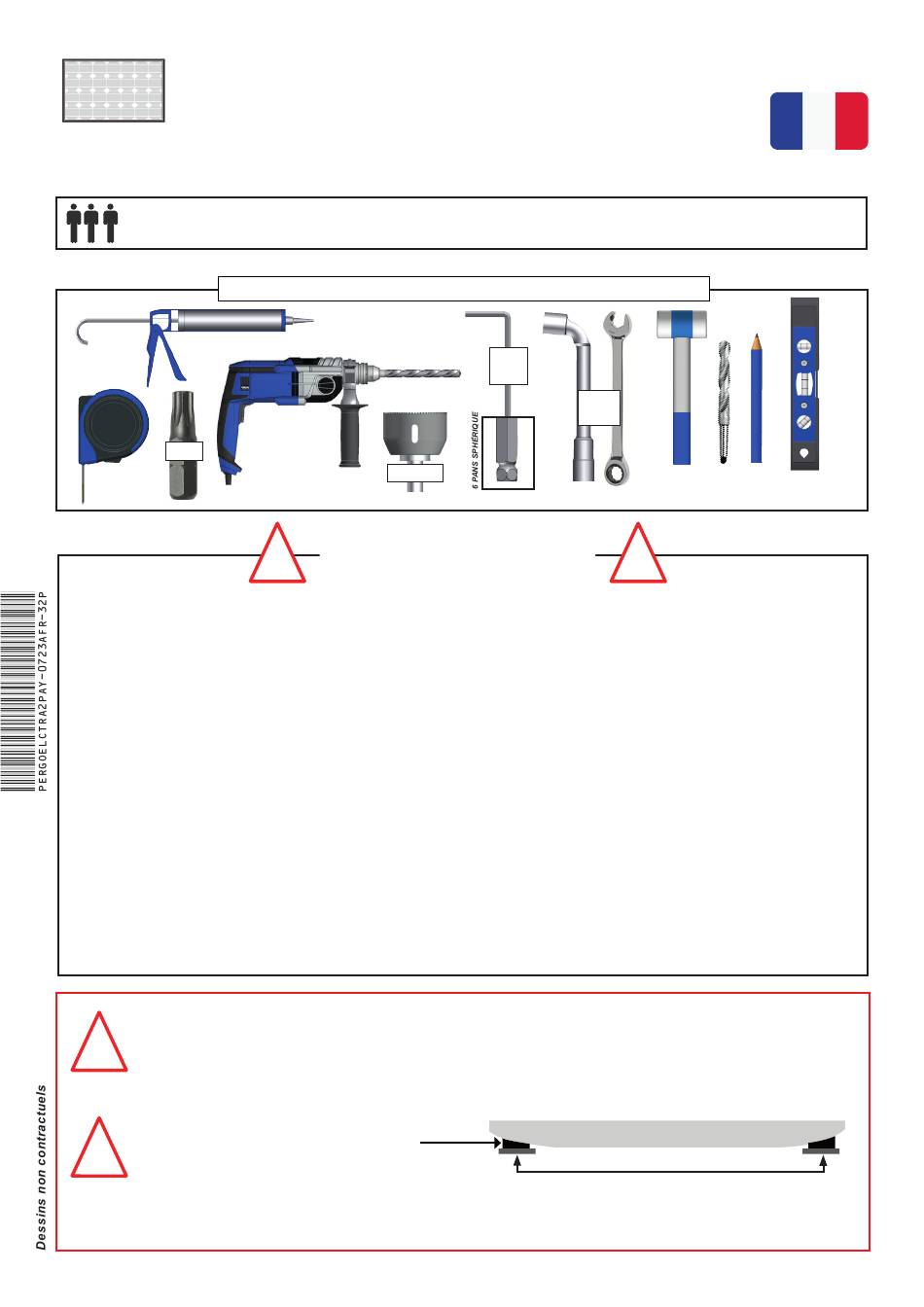

PAYSAGE
3 personnes Minimum
1 journée
Outils nécessaires pour la pose hors plots béton et calage.
T20
ATTENTION ! VEUILLEZ LIRE CE MANUEL D'UTILISATION AVANT TOUTE UTILISATION ET INSTALLATION DU PRODUIT. CONSERVEZ
CES INSTRUCTIONS AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT
- La pose d'une pergola doit être réalisé avec précaution de part ses contraintes et nécessite un certain niveau de compétences :
• La prise de mesure et mise de niveau des supports et de la structure.
• Perçage du mur et sol Installation de scellement chimique ou fixation adaptée.
• Travail en hauteur et manipulation de charge lourde.
• Raccordement électrique dans le cas d'une pergola à commande électrique.
En cas de doute sur le bon déroulement et la sûreté de votre pose, faite appel à un professionnel.
- La pergola doit être posé dans les règles de l'art. Trois personnes minimum sont nécessaire avec un équipement de protection
individuelle (EPI) et le matériel adapté. En cas de problème, veuillez consulter une personne qualifiée sur ce produit pour obtenir de
l'assistance.
- Respectez les instructions de sécurité afin de prévenir tout dommage lié à une utilisation incorrecte ! Respectez tous les avertisse-
ments apposés sur la notice.
- C'est un produit qui présente un risque de chute et d'accident corporel grave. Toutes les étapes de montage doivent être scrupu-
leusement respectées. Un défaut de fixation ou une pose incorrecte peut entraîner la chute ou la casse de la pergola. Il est important
pour la sécurité des personnes de suivre ces instructions.
- Il est formellement interdit de monter sur les panneaux photovoltaïques de la pergola.
- Il est formellement interdit de monter sur la structure de la pergola.
- Il incombe au poseur d'assurer la fixation et le maintien au sol de la pergola.
- Le fabricant n'assume aucune responsabilité pour les dommages causés à la pergola ou à son contenu par les catastrophes natu-
relles ou événements particuliers pour toutes pergolas posées dans le non respect des préconisations présentes dans la notice de
pose.
- En cas de forte chute de neige, retirer la neige présente sur la pergola. Ne laisser en aucun cas la neige s'accumuler.
AVANT DE DÉBUTER LA POSE,
!
contenu des colis reçus si un élément vous in-
terpelle ou serait manquant pendant cette vérifi-
cation, contacter notre service technique au plus
vite (ne pas monter la structure si des éléments
sont défectueux.)
Attention,
prendre en compte la pente de votre
terrasse pour la pose de la Pergola. Réaliser un
!
calage des platines de fixation au sol ou modifier
votre hauteur de pose afin de mettre la structure
de niveau à 0°.
Recommandation:
nous préconisons le graissage des vis Inox avant l'assemblage pour éviter le grippage dû à l'échauffement des fixations
lors d'un vissage trop rapide. Nous conseillons également de visser progressivement par aller-retour avec un couple de serrage modéré.
NOTICE
PERGOLA SOLAIRE PAYSAGE
PRÉPARATION DE LA POSE
Ø50mm
ATTENTION
!
vérifier le
Cale de
support
N°5
N°6
N°13
N°17
!
.
Vérifier la planéité de votre mur.
ou bombé, effectuer un calage solide du coffre mural afin d'obtenir un
alignement correct.
En l'absence de dalle béton au sol, réaliser des plots béton au niveau
de chaque pied, afin de pouvoir fixer les supports.
Dimension et composition des plots béton :
- 63cm x 63cm x 63cm (500Kg) + FERRAILLAGE.
MUR
Support
PER-ELC2-PAY
Tréteaux bois.
Dans le cas d'un mur creux
