8.2. Commande électrique

8.2.1. DOUBLE ALIMENTATION

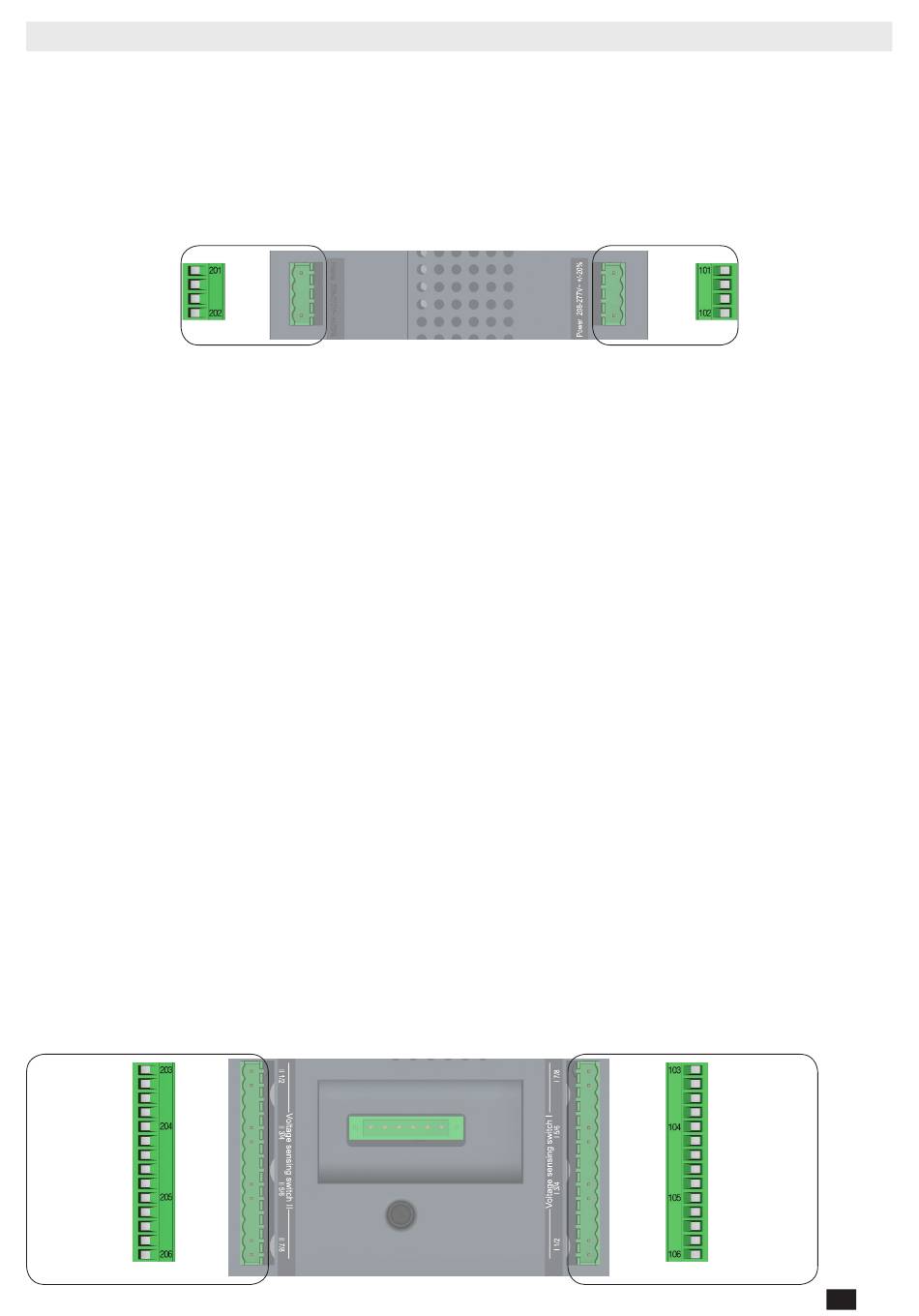

L'ATyS p comporte une double alimentation et doit être alimenté entre les bornes 101-102 et 201-202 (2 alimentations
différentes - normale et de secours) dans la limite de : 208-277 VAC ± 20% / 50/60 Hz ± 10%.
Entrée courant : 100 mA (mode Veille) / 15 A max. (mode Commutation)
Protection contre les surtensions : Vin_sg : 4,8 KV – 1,2/50 µs conformément à IEC 61010-1
Connexions des bornes : Minimum 1,5 mm² / Maximum 2,5 mm²
Alimentation aux. 2
Alimentation
208-277 VAC ±20%
(166-332 VAC 50/60 Hz)
8.2.2. Entrées prise de tension
L'ATyS p comprend une double prise de la tension monophasée et triphasée (bornes 103-106 et 203-206) conçue
pour surveiller les sources monophasées (L-N) jusqu'à 332 VAC et triphasées (L-L) jusqu'à 600 VAC.
L'ATyS p est conçu pour manœuvrer les réseaux monophasés, triphasés avec neutre, ainsi que triphasés sans
neutre. Il suffit de définir la configuration appropriée entre monophasé et triphasé lors de la configuration par le
clavier ou en utilisant le logiciel Easy Config.
Les prises de tension sont généralement raccordées directement depuis les bornes d'alimentation de l'ATyS p à
l'aide du kit de prise de tension de l'ATyS disponible en accessoire. Des kits de prise de tension sont disponibles
avec le neutre à gauche ou le neutre à droite, afin de permettre l'intégration de l'ATyS à la configuration de réseau
souhaitée. Pour plus de détails, voir la section Accessoires ATyS.
(Remarque : L'inversion de la position neutre de la gauche à la droite et inversement peut également être réalisée
via les paramètres de configuration de l'ATyS p.)
ATyS t ATyS g
ATS CONTROLLER Les valeurs mesurées auront une influence directe sur la détermination de la disponibilité des alimentations
Dual auxiliary supply:
principales et de secours, ainsi que de l'automatisme de l'ATyS p.
Uc 208-277V~ +/-20% 50/60Hz
Power comsumption: 22VA
See instruction sheet
Les paramètres surveillés via la prise de tension sont les suivants :
• Rotation/déséquilibre de phase (réseaux triphasés)
Le déséquilibre de phase dans l'ATyS p concerne la tension nominale configurée dans le produit.
• Fréquence dans les limites définies
Elle dépendra de la fréquence nominale configurée.
• Perte du neutre
En cas d'utilisation dans des applications triphasées avec neutre, la perte du neutre sera détectée pour les
charges déséquilibrées, avec la charge raccordée à l'alimentation. La détection est réalisée en charge.
• Perte de l'alimentation principale ou de secours
La perte de l'alimentation dépend de la tension et de la fréquence nominales configurées avec l'hystérésis définie
dans le produit. L'alimentation sera considérée perdue une fois la temporisation de perte FT écoulée.
• Retour de l'alimentation normale et/ou de secours.
Le retour de l'alimentation dépend de la rotation des phases, ainsi que de la tension et de la fréquence
nominales configurées dans le produit. L'alimentation sera considérée de retour une fois la temporisation de
retour RT écoulée.
Précision de la mesure : Fréquence : 0,1% - Tension : 1%
Prise de
tension
Source II
1Ph / 3Ph
(0-332 /
575 VAC)
ATYS p - 542001E - SOCOMEC
201 - L/N
202 - N/L
ATS CONTROLLER
Dual auxiliary supply:
Uc 208-277V~ +/-20% 50/60Hz
Power comsumption: 22VA
See instruction sheet
1/2 - 203
3/4 - 204
5/6 - 205
7/8 - 206
ATyS g ATyS p
ATS CONTROLLER
Dual auxiliary supply:
Uc 208-277V~ +/-20% 50/60Hz
Power comsumption: 22VA
See instruction sheet
101 - L/N
Alimentation aux. 1
Alimentation
208-277 VAC ±20%
102 - N/L
(166-332 VAC 50/60 Hz)
ATyS p
ATS CONTROLLER
Dual auxiliary supply:
Uc 208-277V~ +/-20% 50/60Hz
Power comsumption: 22VA
See instruction sheet
Prise de tension
Source I
7/8 - 103
1Ph / 3Ph
(0-332 /
575 VAC)
5/6 - 104
3/4 - 105
1/2 - 106
