Weco CU-07C Manuel D'instruction
Sommaire des Matières pour Weco CU-07C

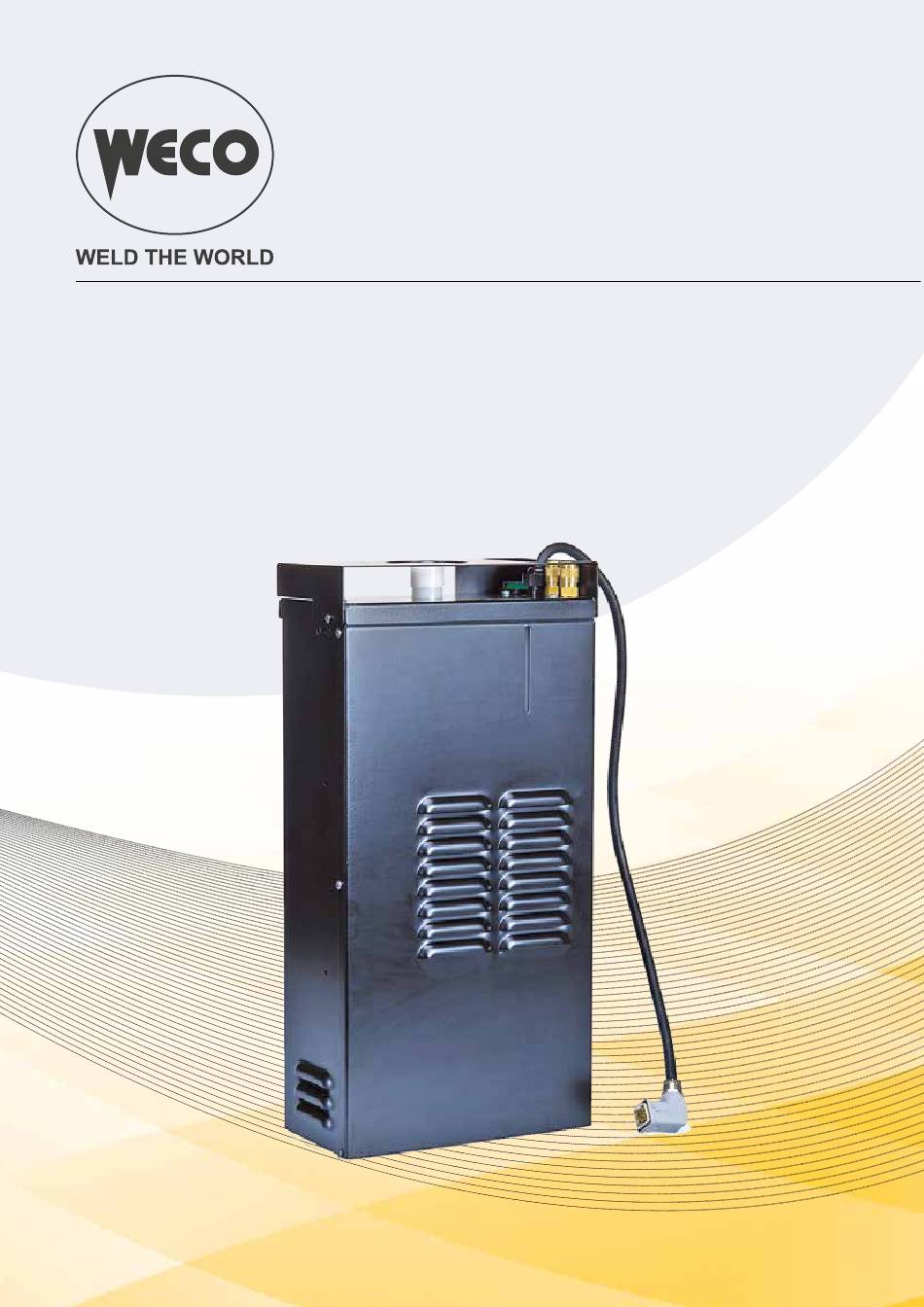

- Page 1 Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C CU-07C-HP Manuel d’instruction Traduction des instructions originales...
- Page 2 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD...
-
Page 3: Table Des Matières
PRESENTATION ............................. 4 INSTALLATION ............................5 TABLEAU AVANT ............................ 5 MONTAGE AU GÉNÉRATEUR ....................... 6 DONNEES TECHNIQUES ........................8 CU-07C ..............................8 CU-07C-HP ............................. 8 PIÈCES DE RECHANGE ........................10 KIT RACCORDS DÉJÀ ASSEMBLÉS ....................13 SCHEMA ELETTRICO ......................... 14... -
Page 4: Avant-Propos
Les images contenues dans ce manuel sont fournie à titre indicatif et peuvent être différentes des ap- pareils proprement dits. PRESENTATION Au générateur peut être connecté le groupe de réfrigération CU-07C/ CU-07C-HP qui permet le réfrig- ération à H2O de la torche TIG. -
Page 5: Installation
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD INSTALLATION TABLEAU AVANT 1. Interrupteur de mise en/hors service. 2. Cordon d’alimentation. • Longueur totale (y comprise la partie interne) : 0.95 m • Numéro et section conducteurs : 5 x 1 mm2 •... -
Page 6: Montage Au Générateur
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD MONTAGE AU GÉNÉRATEUR DANGER ! Levage et positionnement Lire les avertissements signalés par les symboles suivants dans les “Dispositions générales d’utilisation”. 1. Placer l’interrupteur du générateur de courant en position “O” (appareil éteint). - Page 7 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD ATTENTION ! Contrôler périodiquement le niveau du liquide sur l’indicateur sur le côté du groupe de réfrigération. Faire attention au choix du liquide pour le refroidissement afin qu’il ne s’agisse pas d’un conducteur électrique.
-
Page 8: Donnees Techniques
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD DONNEES TECHNIQUES Déchets d'équipements électriques et électroniques (DEEE) Compatibilité électro-magnétique (CEM) Directives appliquées Basse tension (LVD) Limitation de l’utilisation de certaines substances dangereuses (RoHS) Réglementations de fabrication EN 60974-2 ; EN 60974-10 Class A Appareil conforme aux directives européennes en vigueur... - Page 9 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD Voici ci-dessous les caractéristiques techniques du liquide antigel fourni avec cet appareillage : Base Polymères réfrigérants à bas point d'écoulement Apparence Liquide Couleur Incolore Odeur Inodore Poids spécifique 1 030 g/cm Viscosité...
-
Page 10: Pièces De Rechange
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD PIÈCES DE RECHANGE... - Page 11 RADIATOR 011.0012.0055 VENTILATION SHROUD 011.0012.0048 FRONT PLATE 003.0002.0016 017.0006.0007 PRESSURE SWITCH 011.0012.0051 PUMP SUPPORT 003.0004.0006 PUMP CU-07C 003.0004.0040 PUMP CU-07C-HP 011.0012.0049 REAR PLATE 011.0012.0054 UPPER COVER 003.0003.0011 011.0012.0056 GUARD SAFETY KIT 016.5001.3041 SLEEVE HOSE ADAPTER FOR RUBBER HOSE Ø= 10 mm F= 1/8 M 017.0003.0021...
- Page 12 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD N° CODE DESCRIPTION 003.0004.0017 PUMP BODY ¼ GAS 003.0004.0018 IMPELLER 003.0004.0019 SEAL BODY 003.0004.0020 SEAL SEEGER 003.0004.0008 COVER FAN 003.0004.0007 003.0004.0021 MECHANICAL COMPLETE SEAL 003.0004.0023 BODY O-RING 003.0004.0022 SHAFT KEY...
-
Page 13: Kit Raccords Déjà Assemblés
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD KIT RACCORDS DÉJÀ ASSEMBLÉS N° CODE DESCRIPTION 010.0000.0067 PRESSURE SWITCH CONNECTOR KIT 010.0000.0069 PRESSURE SWITCH PIPE DOUBLE CONNECTOR KIT 010.0000.0070 PUMP UPPER CONNECTION KIT (A) 010.0000.0071 PUMP LOWER CONNECTION KIT (B) -
Page 14: Schèma Èlectrique
CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD SCHÈMA ÈLECTRIQUE... - Page 15 CU-07C Cod. 006.0001.0518 22/03/2021 V2.2 CU-07C-HP FRANÇAIS WELD THE WORLD...
- Page 16 Cod. 006.0001.0518 22/03/2021 V2.2 www.weco.it...
