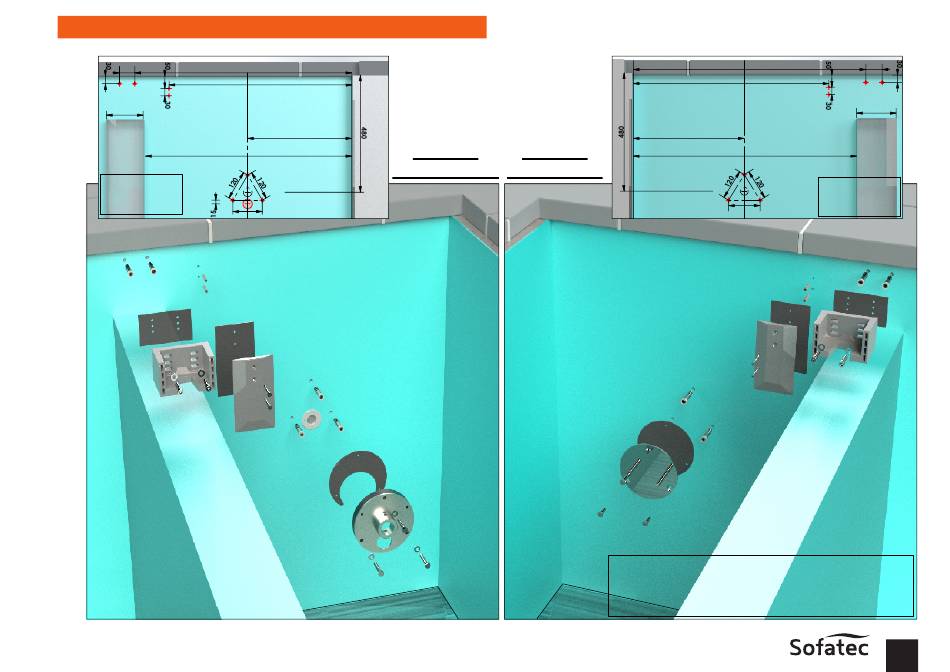

MISE EN PLACE DES PALIERS MUR MAÇONNÉ
62
150*
850*
Vue de détail
positionnement
des perçages
120
894*
750*
425
Fixation
côté moteur :
* En cas de dimensions et configurations différentes, merci de nous consulter
425
Fixation
côté palier :
Largeur de la fosse intérieure mur maçonné = 850*
Hauteur mur maçonné = 990mm*
Profondeur bassin sous margelle = 1200mm*
Largeur mur maçonné = 150mm*
Notice de montage Seychelles avec paliers ronds
894*
62
750*
150*
850*
Vue de détail
positionnement
des perçages
120
/ V01-Janvier 2022
7
