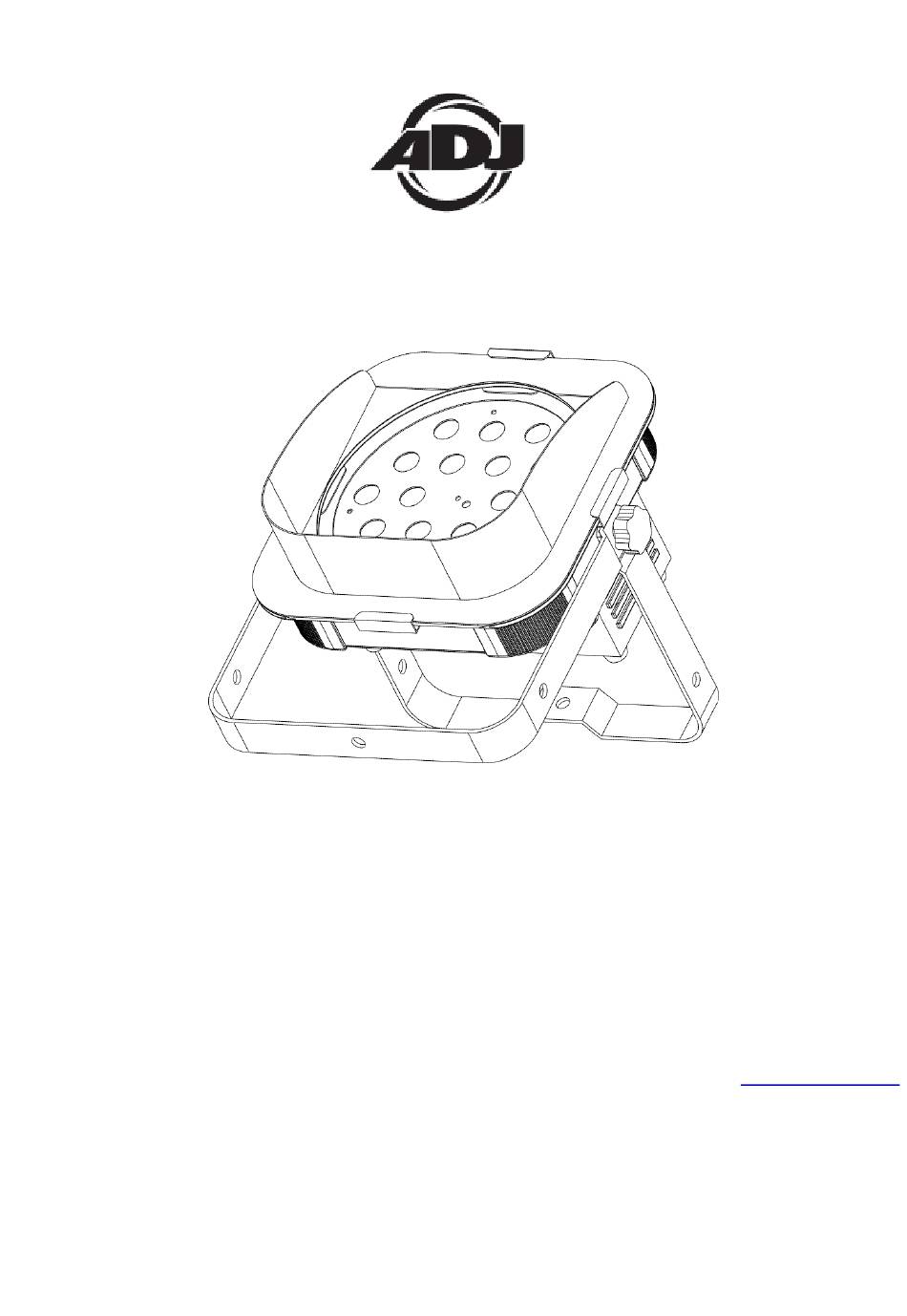

- Page 1 FLAT PAR TRI18XS GUIDE D’UTILISATION ET MANUEL DE RÉFÉRENCE A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu 9/11...
- Page 2 CONFIGURATION ..................................4 INSTRUCTIONS DE FONCTIONNEMENT ..........................6 CONFIGURATION MAÎTRE/ESCLAVE ............................8 FONCTIONNEMENT DE LA TÉLÉCOMMANDE LED ADJ ......................8 MODE 1 CANAL – VALEURS ET FONCTIONS DMX ......................... 10 MODE 2 CANAUX – VALEURS ET FONCTIONS DMX ......................10 MODE 3 CANAUX –...
- Page 3 Introduction : la Flat Par Tri18XS d’ American DJ® fait partie de l’effort continu d’American DJ de créer des lumières intelligentes de qualité supérieure. La Flat Par Tri18XS est un puissant projecteur PAR DMX intelligent à...
- Page 4 DMX-512. La Flat Par Tri18XS possède 7 modes de canaux DMX, veuillez-vous référer aux page 7 pour les différents modes. L’adresse DMX est située sur le panneau arrière de la Flat Par Tri18XS. A.D.J. Supply Europe B.V. – www.americandj.eu –Flat Par Tri 18XS Manuel d’utilisation Page 4...
- Page 5 (DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L’utilisation un bouchon de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique. Le bouchon réduit les erreurs de signal et évite les problèmes de transmission de signal...
- Page 6 DMX 512 tel que le Show Designer™ d’American DJ®. Mode musical : Dans ce mode, la Flat Par Tri18XS réagira au son et parcourra les différentes couleurs. 1. Mettez l’unité sous tension et pressez le bouton MODE jusqu’à ce que s’affiche « So-X », « X »...
- Page 7 à la mesure de ses besoins. Cette fonction vous permet aussi d’utiliser votre unité en tant que spots. La Flat Par Tri18XS dispose de sept modes de canaux DMX : mode 1 canal, mode 2 canaux, mode 3 canaux, mode 4 canaux, mode 5 canaux, mode 6 canaux et mode 7 canaux. Voir pages 10-12 pour les caractéristiques de chaque canal DMX.
- Page 8 La télécommande infrarouge à LED « ADJ LED RC » (vendue séparément) possède différentes fonctions et permet une commande complète de votre Flat Par Tri18XS. Afin de piloter l’unité que vous souhaitez, vous devez diriger la télécommande vers l’avant de votre unité et ne pas vous tenir à plus de 9 mètres (30 pieds).
- Page 9 FONCTIONNEMENT DE LA TÉLÉCOMMANDE LED ADJ (suite) SET ADDRESS : pressez ce bouton afin de configurer l’adresse DMX. Tout d’abord, pressez ce bouton puis appuyez sur les chiffres pour configurer l’adresse. Exemple : adresse DMX 1, pressez « S-0-0-1 »...
- Page 10 MODE 1 CANAL – VALEURS ET FONCTIONS DMX Canal Valeur Fonction MACROS COULEURS 1 - 7 AMBRE BATARD 8 - 15 AMBRE MOYEN 16 - 23 AMBRE DORÉ PALE 24 - 31 OR GALLO 32 - 39 AMBRE DORÉ 40 - 47 ROUGE CLAIR 48 - 55 ROUGE MOYEN...
- Page 11 MODE 4 CANAUX – VALEURS ET FONCTIONS DMX Canal Valeur Fonction 1 - 255 ROUGE 0% - 100% 1 - 255 VERT 0% - 100% 1 - 255 BLEU 0% - 100% 1 - 255 Î GRADATEUR MA 0% - 100% MODE 5 CANAUX –...
- Page 12 MODE 7 CANAUX – VALEURS ET FONCTIONS DMX Canal Valeur Fonction 1 - 255 ROUGE 0% - 100% 1 - 255 VERT 0% - 100% 1 - 255 BLEU 0% - 100% 1 - 255 MACROS COULEURS (voir mode 1 canal DMX pour les couleurs) VITESSE PROGRAMMES/STROBOSCOPE...
- Page 13 2. Assurez-vous que le mode musical n’est pas activé. INSTALLATION La Flat Par Tri18XS fonctionne parfaitement selon trois positions de montage : suspendue la tête en bas à un plafond, suspendue de côté à une structure ou posée sur une surface plate. L’unité doit être montée à l’aide d’une pince de fixation (vendue séparément) en la fixant à...
- Page 14 SPÉCIFICITÉS Modèle : Flat Par Tri18XS Voltage : 100 V ~ 240 V / 50~60 Hz LED : 18 LED de 3 Watt 3-en-1 54 W au total Angle de faisceau : 40 Degrés Position de fonctionnement : Toute position sécurisée Consommation électrique :...
