DELTA DORE Tywell Control Notice D'installation page 5

3.2 Installation Tydom Pro
Tydom Pro doit être installé sur rail DIN H35mm, soit
dans une armoire électrique, soit dans une armoire
VDI. L'installation de l'équipement doit être réalisée
uniquement par une personne qualifiée.
Tydom Pro doit être protégé par un disjoncteur 2A
qui servira aussi d'interrupteur d'alimentation. Evitez
la proximité avec les commandes de puissance (type
contacteur ECS).

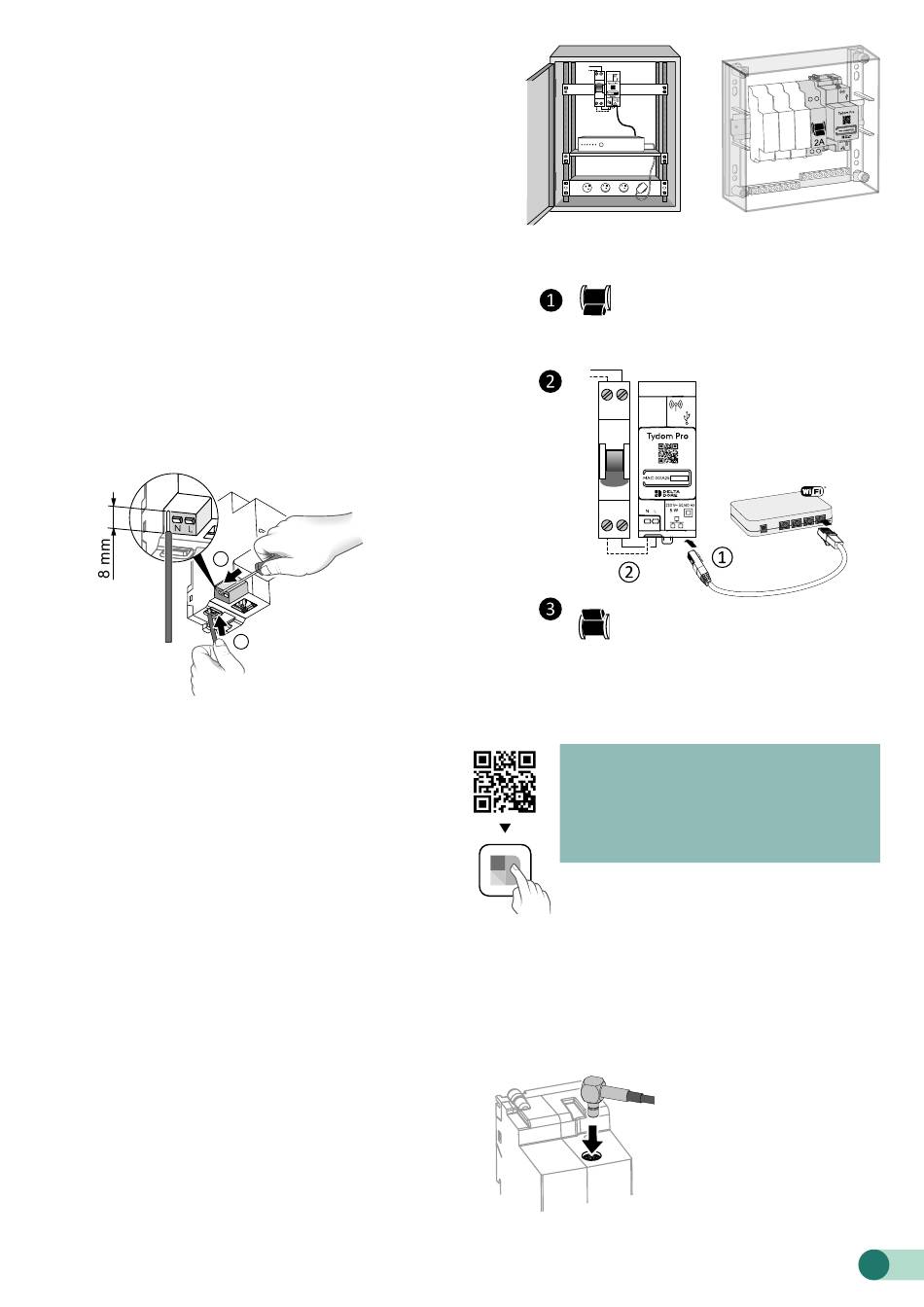

❶ Coupez l'alimentation 230V de votre installation.
❷ Raccordez votre Tydom Pro en respectant
IMPÉRATIVEMENT l'ordre suivant:
① raccordez le câble Ethernet.
② puis, raccordez l'alimentation secteur.
Les fils de l'alimentation 230 V doivent être dénudés à
une longueur de 8 mm.
Pour cela, vous pouvez vous aider de la forme du
boîtier comme indiqué ci-dessous.
1
Ø 0,75
1,5 mm²
❸ Remettez l'installation sous tension.
❹ Téléchargez l'application Tydom.
- Selon votre appareil, connectez-vous à Google play
ou App Store.
- Recherchez et téléchargez l'application gratuite
"Tydom".
❺ Activez la connexion WiFi de votre smartphone,
ou tablette, et connectez-vous au même réseau local
que votre Tywell Pro.
Dans le cas d'une installation avec un routeur,
désactivez les données mobiles cellulaires de votre
smartphone.
❻ Configurez l'application Tydom.
- Notez les 6 derniers caractères de l'adresse MAC
(visible en face avant) de votre Tywell Pro.
- Connectez-vous à l'application et laissez-vous
guider.
Antenne déportée
La portée radio peut être altérée en fonction des
conditions d'installation.
Certains cas d'installation nécessiteront l'usage
d'une antenne déportée compatible X3D et Zigbee
(disponible en accessoire, 6700118).
Elle est, par exemple, préconisée dans le cas d'une
installation en armoire métallique ou à proximité
d'une masse métallique.
2
L
N
N
ON
xxxxxx
2A
N
Box Internet
OFF
L
N
N
OFF
2A
N
ON
Si vous ne disposez pas d'un accès
internet, un routeur WiFi sera nécessaire
pour l'installation du produit.
L'accès internet n'est pas obligatoire mais
vous assure de bénéficier des dernières
évolutions et correctifs éventuels.
Tydom
Box internet ou
routeur Wi-Fi
xxxxxx
