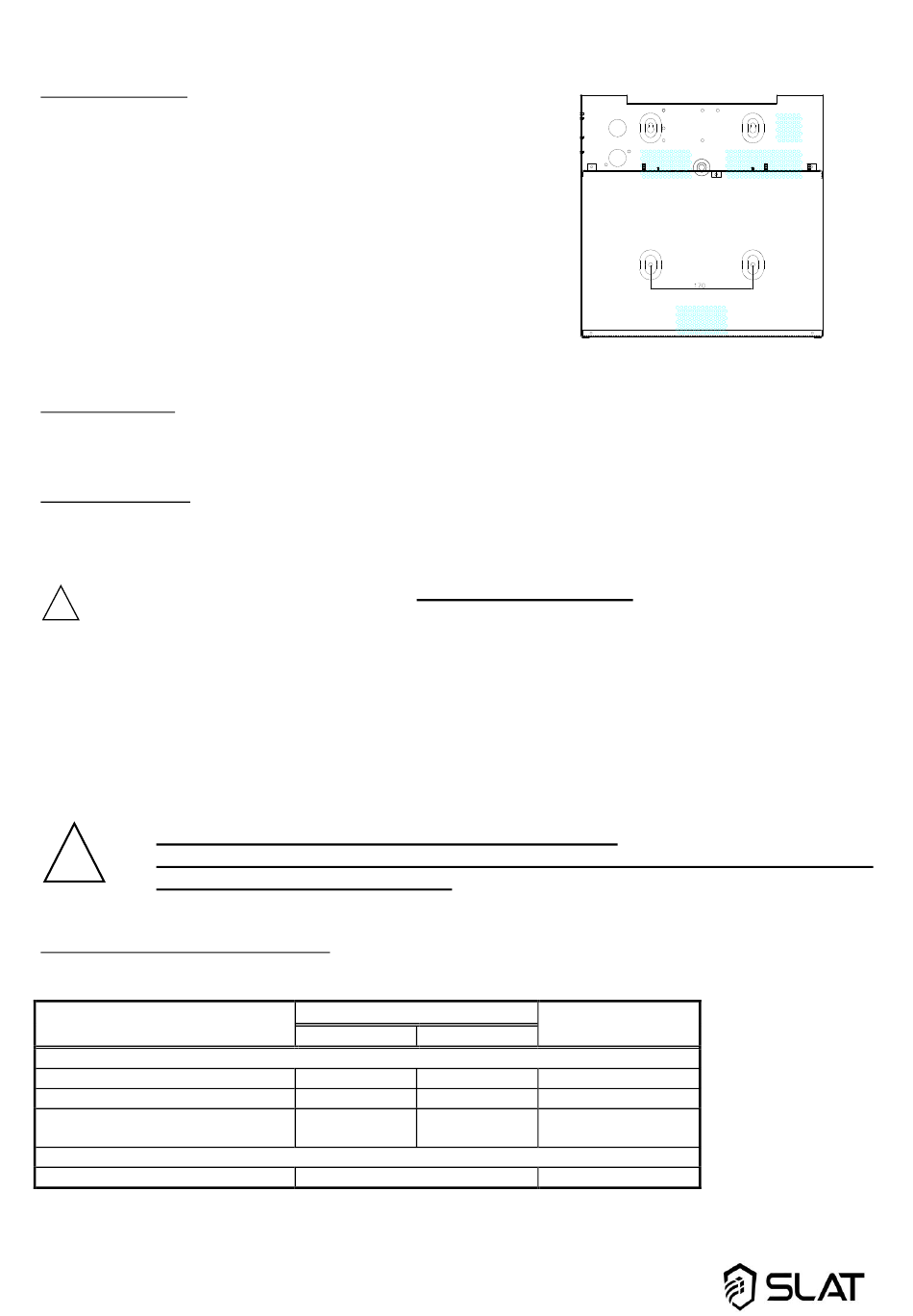

Fixation du coffret :
- Positionner les 2 trous supérieurs de préférence avec le coffret
lui-même (boutonnières – entraxe 170 mm)
Percer les 2 trous supérieurs, mettre les chevilles et les vis sans
les serrer. Mettre en place le coffret.
- Pour les batteries 15 Ah, positionner les 2 trous inférieurs,
ôter le coffret.
Percer les 2 trous inférieurs, mettre les chevilles, repositionner
le coffret et mettre les vis
- Les vis seront serrées après raccordement.
Protection amont :
Installer impérativement un disjoncteur bipolaire amont courbe D (thermique retardé) ou
magnétothermique réglé à 10 I N .
2 - Raccordement :
Le choix des sections des câbles doit tenir compte de l'éloignement et de l'intensité qui les parcourt. La
chute en ligne ne doit pas dépasser 5 % de la tension nominale à courant nominal.
Faire les raccordements hors tension disjoncteur amont ouvert et le fusible batterie (FBAT)
!
dans le compartiment batterie enlevé.
Mettre en place le collier secteur sur la platine, système de verrouillage collier coté carte.
(voir annexes Plan de raccordement)
Utiliser impérativement le passage arrière inférieur de câble équipé du tore (conformité CEM).
Raccorder le câble secteur sur le bornier correspondant de la carte.
Serrer le collier sur la gaine du câble en laissant une boucle de câble de terre d'environ 4 cm de plus que
les 2 autres fils.
Raccorder la sortie et serrer le collier de maintien du câble de sortie. Utiliser impérativement le passage
arrière supérieur de câble équipé du tore (conformité CEM).
La longueur des câbles ne devra pas excéder 30 mètres.
!
La sortie de l'AES ne doit pas être raccordée à un réseau de distribution aval, mais
n'alimenter qu'un seul équipement.
Raccorder les reports d'alarme, et maintenir le faisceau sur le support avec un collier.
TABLEAU DE RACCORDEMENT (définition des sections des fils):
Modèle AES 230V
Carte de puissance :
Entrée (Ph, N, Terre EDF)
Sortie / Utile
Batteries
Carte d'AES :
Report de défauts
Serrer les vis de fixation du coffret.
Section fil max. en mm²
24V=
230V~
2,5
2,5
Fils de 6mm²
fournis
1,5
8
Quantité
3
3
2 + fil inter-batteries
9
