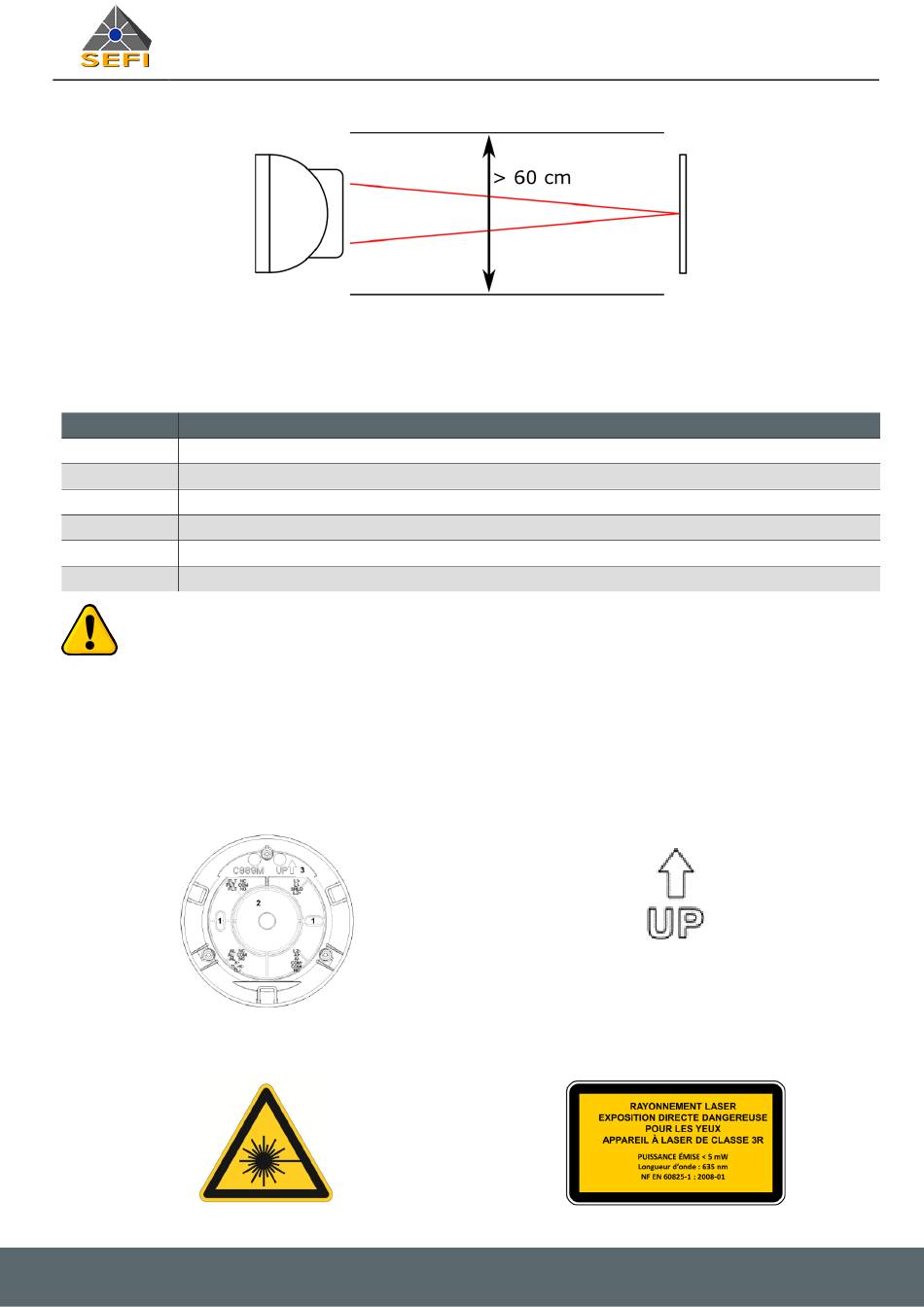

Pour le passage du faisceau, prévoir un cercle totalement dégagé d'un diamètre minimal de 60cm nécessaire pour
assurer le bon fonctionnement du produit:
En exploitation, aucun élément ne doit couper le faisceau du détecteur de façon permanente ou même temporaire.
B.4. Installation des éléments
Les principales étapes pour l'installation du détecteur sont définies dans le tableau ci-dessous :
Étape
Description de l'étape
1
Fixation du support du détecteur (voir B.4.1)
2
Raccordement électrique (voir I)
3
Fixation du bloc optique (voir B.4.4)
4
Activation du pointeur laser (appui bouton-poussoir) (voir B.4.2)
5
Fixation du réflecteur (voir B.4.3)
6
Désactivation du pointeur laser (appui bouton-poussoir) (voir B.4.2)
Réserver sur les murs une zone libre de 30cm autour de chaque élément à installer
B.4.1. Le support en saillie
Utiliser des vis de diamètre de 4mm max pour la fixation du support en saillie au mur.
L'entraxe entre les deux trous de fixation (repères 1 sur le schéma ci-contre) du support en saillie est de 140mm.
Quatre trous de fixations (repères 2 et 3 sur le schéma ci-contre) peuvent être utilisés pour des applications spécifiques.
L'entraxe entre ces trous de fixation du support en saillie est de 60mm.
B.4.2. Le pointeur laser
Ce document est la propriété de SEFI, il ne doit pas être communiqué et reproduit sans notre accord écrit. SEFI - 782 rue Duhamel du Monceau - ZA de la Guinette BP 10809 DADONVILLE - 45300 PITHIVIERS - (FRANCE)
26_NGP_1437_K_FR - (25/07/2022)
Notice Technique du Détecteur Linéaire Optique de Fumée -
Le marquage dans le fond du boîtier permet d'obtenir un
positionnement correct dans le mur.
DLFBF30
DLFBF30
