ORTOa
Installation - Équilibrage – Maintenance
20210120
Accessoires
Manchon mural:
VGR. Manchon télescopique rectangulaire en tôle d'acier
galvanisé.
Montage
Réaliser l'ouverture selon les instructions du tableau 1.
Introduire le châssis de montage dans l'ouverture et le
visser dans le mur. Monter les baffles sur le châssis (voir
figure 1).
En cas d'utilisation d'un manchon mural, celui-ci peut être
fixé au châssis ou directement dans le mur. La longueur
du manchon est réglable en fonction de l'épaisseur du
mur.
Entretien
Si nécessaire, nettoyer le baffle et le matériau
d'absorption acoustique à l'aspirateur muni d'un embout-
brosse ou à l'eau tiède additionnée de détergent pour
vaisselle.
Si nécessaire, le matériau d'absorption acoustique peut
être intégralement remplacé.

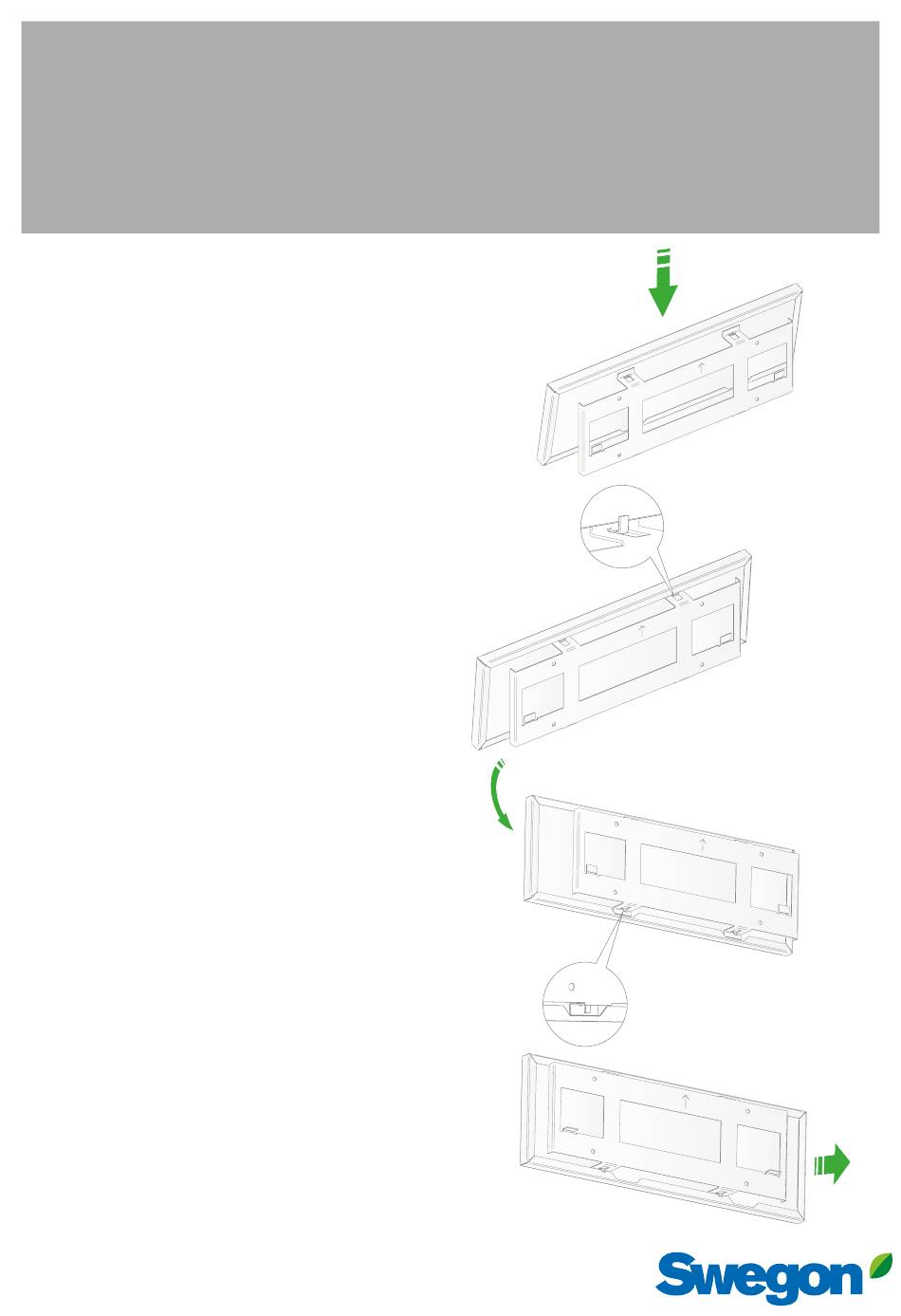

Figure 1. Installation.
