golmar 2PLUS Manuel D'installation page 18

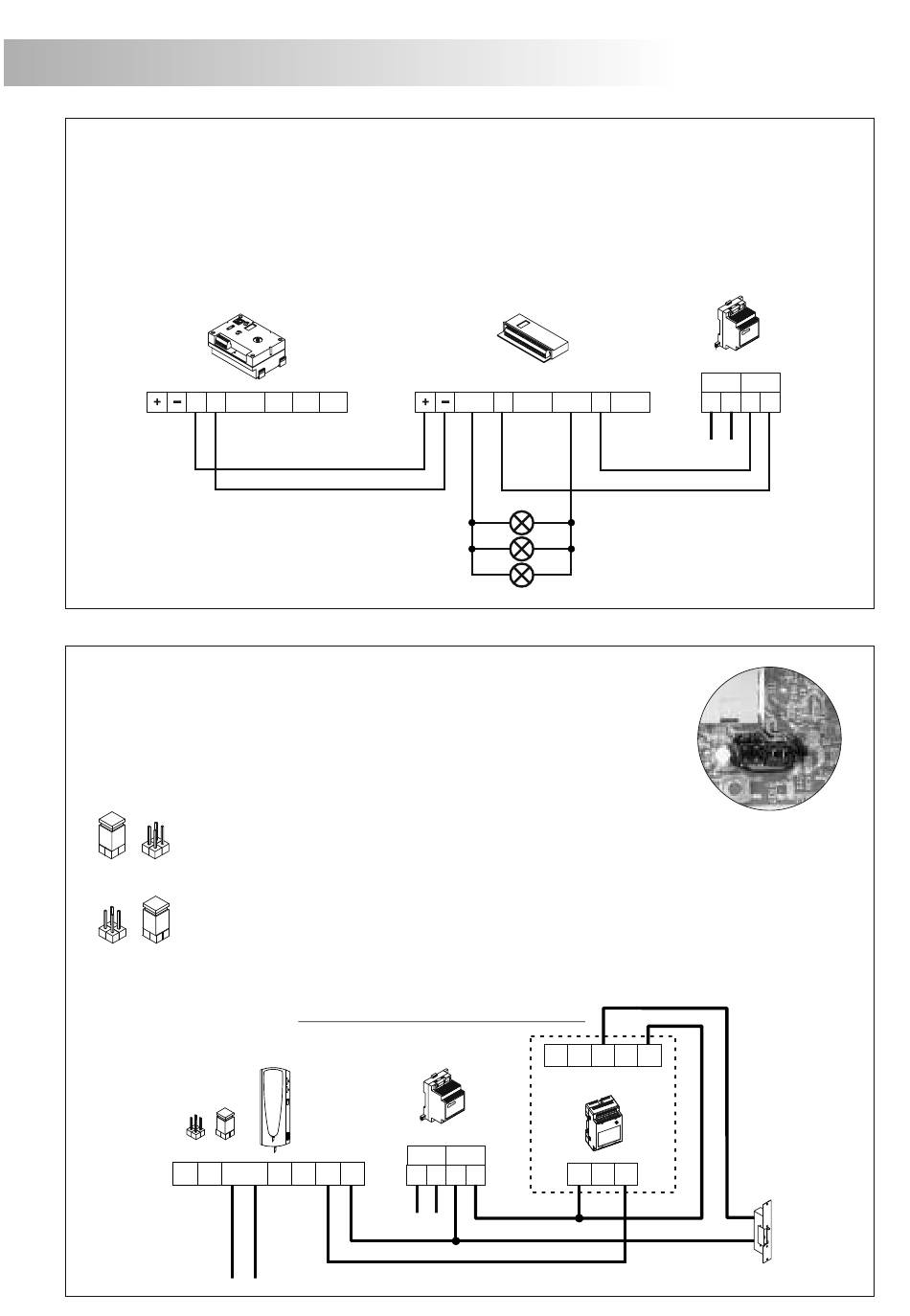

CONNEXIONS OPTIONNELLES
c
onnexion de lampes au moyen d'un relais EL512.
En cas de disposer de plus de trois modules de poussoirs, il faudra installer un relais EL512 et un TF-104
pour l'alimentation des lampes, dont le branchement devra être effectué de la manière suivante:
EL-520
L1 L2 BUS
P
oussoir auxiliaire du poste d'appel T-7722VD et T-7822VD.
Le poussoir du poste T-7722VD et T-7822VD dispose de deux fonctions
possibles configurables à travers les pontets JP1 et JP2:
JP2 JP1
Active l'unité auxiliare SAR-2Plus, pour l'allumage de lumières, etc.
Voir document TSAR-2Plus pour la connexion et configuration.
JP2 JP1
Active la fermeture des contacts PA et PB du poste, ce qui permet de l'utiliser pour
l'allumage des lumières, l'ouverture de la gâche auxiliaire, etc. Le courant maximum
permit est de 40mA, pour des valeurs majeurs, installer un relais SAR-12/24 et un
transformateur TF-104 d'après ce qui est décrit dans le schéma de l'exemple.
T-7722VD ou T-7822VD
JP2 JP1
S+ S- BUS HZ
CV2 CV1 +12
Ouverture de la gâche aditionnelle
TF-104
PRI
HZ PA PB
~ ~
Reseau
EL-512
NA1 C1 NC1 NA2 C2 NC2
NC NA
SAR-12/24
SEC
IN IN
~ ~
TF-104
PRI SEC
~ ~ ~ ~
Reseau
C
Ouverture de la gâche
aditionnelle Vca.
