Renkforce 1507187 Mode D'emploi

Mode d'emploi

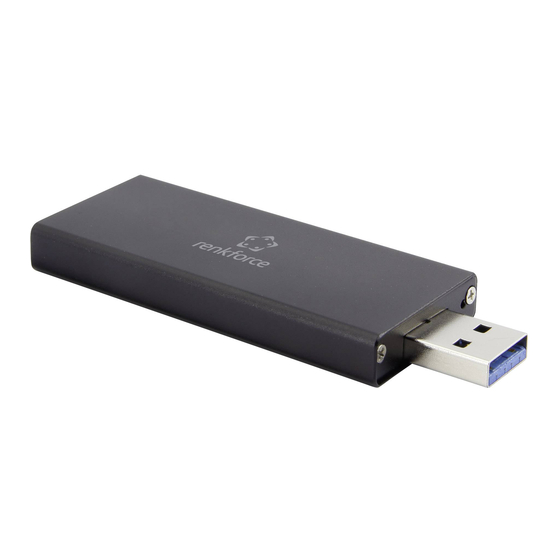

Boîtier - clé USB M.2 SSD sur USB 3.0
Nº de commande 1507187
Utilisation prévue
Ce produit permet d'utiliser un disque dur à l'extérieur d'un ordinateur comme un disque dur
externe d'ordinateur. Le boîtier - clé USB sert à recevoir un disque dur SSD selon la norme M.2
(non incluse) et a les dimensions suivantes : 22 x 30 mm ou 22 x 42 mm. Il peut être connecté
à un port USB 3.0 d'un ordinateur. Le produit ne dispose pas de tension d'alimentation externe,
mais fonctionne en « mode alimenté par bus ». L'alimentation se fait via le port USB 3.0.
L'utilisation est uniquement autorisée en intérieur, dans les locaux fermés ; l'utilisation en plein
air est interdite. Impérativement éviter tout contact avec l'humidité, par ex. dans la salle de
bains, etc.
Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du
produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment,
cela risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut être source de
dangers tels que court-circuit, incendie, etc. Lisez attentivement le mode d'emploi et conservez
le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.
Le produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont
des marques déposées des propriétaires correspondants. Tous droits réservés.
Contenu d'emballage
• Boîtier - clé USB
• Tournevis
• 1 capuchon fileté
• 2 vis de fixation pour boîtier
• 1 vis de fixation pour disque dur
• Mode d'emploi
Mode d'emploi actualisé
Téléchargez le mode d'emploi actualisé via le lien www.conrad.com/downloads ou scannez le
code QR illustré. Suivez les instructions du site Web.
Explication des symboles
Le symbole de point d'exclamation dans un triangle a pour but d'attirer votre attention
sur des consignes importantes du mode d'emploi qui doivent impérativement être
respectées.
Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.
Consignes de sécurité
Lisez le mode d'emploi avec attention en étant particulièrement attentif aux
consignes de sécurité. En cas de non-respect des consignes de sécurité
et des informations données dans le présent mode d'emploi pour une
utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas
de dommage personnel ou matériel consécutif. En outre, la responsabilité/
garantie sera alors annulée.
a) Généralités
• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet pour
enfants très dangereux.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil
directe, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables,
de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit
et protégez-le d'une utilisation accidentelle. Une utilisation en toute sécurité n'est
plus garantie si le produit :
- présente des traces de dommages visibles,
- le produit ne fonctionne plus comme il devrait,
- a été stocké pour une période prolongée dans des conditions défavorables ou
bien
- a été transporté dans des conditions très rudes.
• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes,
même de faible hauteur, l'appareil peut être endommagé.
• Respecter également les informations concernant la sécurité et le mode d'emploi
pour les autres appareils connectés à cet appareil.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le
mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste
ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas su
répondre, nous vous prions de vous adresser à notre service technique ou à un
expert.
b) Personnes et produit
• Ce produit est exclusivement conçu pour être utilisé dans les régions à climat
tempéré, pas dans les régions à climat tropical.
• Ne placez pas le produit à proximité de haut-parleurs ou de machines qui émettent
un champ magnétique puissant.
• Saisissez la platine uniquement par les cotés du boîtier, ne touchez pas la
platine avec l'électronique. Les décharges électrostatiques peuvent détruire les
composants électroniques.
• Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion,
la manipulation de cet appareil doit se faire sous la surveillance d'un personnel
responsable, spécialement formé à cet effet.
• N'allumez jamais l'appareil immédiatement quand il vient d'être mis d'une pièce
froide dans une pièce chaude. L'eau de condensation qui en résulte pourrait,
dans des conditions défavorables, détruire l'appareil. Laissez l'appareil éteint
s'acclimater à la température ambiante avant de le brancher et de le mettre en
service. Selon les cas, cela peut prendre plusieurs heures.
Montage d'un disque dur SSD
• Dévissez les deux vis sur le côté du connecteur USB-A à l'aide du tournevis fourni. Retirez
soigneusement les vis. Collez-les sur un morceau de ruban adhésif, de sorte à ne pas les
perdre trop facilement.
• Retirez soigneusement le kit de montage situé à l'intérieur de la clé USB et sortez-le par le
côté du connecteur USB-A. Le couvercle s'extrait également avec. Attention ! Ne le perdez
pas !
• Insérez le disque dur SSD dans le kit de montage et branchez-le avec les connexions. Faites
attention à insérer le disque dur SSD dans le bon sens ; la barrette de raccordement de la
platine doit venir s'insérer correctement dans les connexions du kit de montage.
• Fixez la platine du disque dur avec la vis. Elle doit empêcher le disque dur SSD inséré de
s'enlever de la barrette de raccordement du kit de montage ou même de glisser.
• Il y a deux trous disponibles sur la platine du kit de montage pour des longueurs différentes
de disques durs. Sélectionnez le trou correspondant au disque dur SSD que vous utilisez.
• Vissez fermement la vis, avec le tournevis fourni, sur le kit de montage à travers le trou dans
le circuit imprimé. Introduisez la platine du disque dur dans la gorge annulaire de la vis.
• Puis remettez le kit de montage en place dans le boîtier. Ne pas forcer, il n'y a qu'un seul
sens d'introduction.
• Remettez le couvercle dans le bon sens (côté taraudé vers le haut de sorte à pouvoir
introduire les vis dans le couvercle). Les trous des vis des différentes pièces doivent être
parfaitement alignés.
Installation du pilote
• Les pilotes du boîtier- clé USB sont fournis avec le système d'exploitation, c'est pourquoi
aucun disque avec le pilote n'est joint.
• Lors de la première connexion du boîtier - clé USB à un port USB du disque dur SSD installé
(référez-vous à la section « Mise en service », Windows
Attendez que l'installation soir terminée, cela ne devrait prendre que quelques secondes.
• Veuillez noter qu'un contrôleur USB 3.0 adapté est nécessaire pour un fonctionnement
via un port USB 3.0. Un tel contrôleur est déjà intégré dans de nombreuses cartes mères
récentes, mais il peut être aussi installé ultérieurement sous la forme d'une carte enfichable
supplémentaire.
Partitionnement/formatage du disque dur/SSD
• Un nouveau disque dur doit tout d'abord être partitionné et formaté, avant que le disque dur
n'apparaisse par exemple gestionnaire de fichiers de Windows
• Sous Windows 8, 7, Vista™ ou Windows
®
réaliser via le panneau de configuration (puis via gestion de l'ordinateur/gestion des disques).
• Après le partitionnement, il faut formater la partition nouvellement créée (le formatage rapide
suffit; un formatage « normal » peut autrement prendre un certain temps en fonction de la
taille du disque dur/SSD, jusqu'à ce que le processus soit terminé).
• C'est seulement après le partitionnement et le formatage du disque dur/SSD qui suit que des
donnée speuvent être enregistrées sur le disque dur/SSD.
reconnaît le nouveau matériel.
®
et qu'il puisse être utilisé.
®
XP, le partitionnement et le formatage sont très à
®
