Spécifications des connexions des câbles électriques
Une partie des travaux d'électricité effectués localement pour l'alimentation
électrique triphasée consiste à connecter le câble d'alimentation électrique du tableau
de distribution électrique directement au bornier de l'armoire électrique.
Les travaux d'électricité doivent être réalisés par l'administrateur du site ou un
électricien qualifié.
(Marque

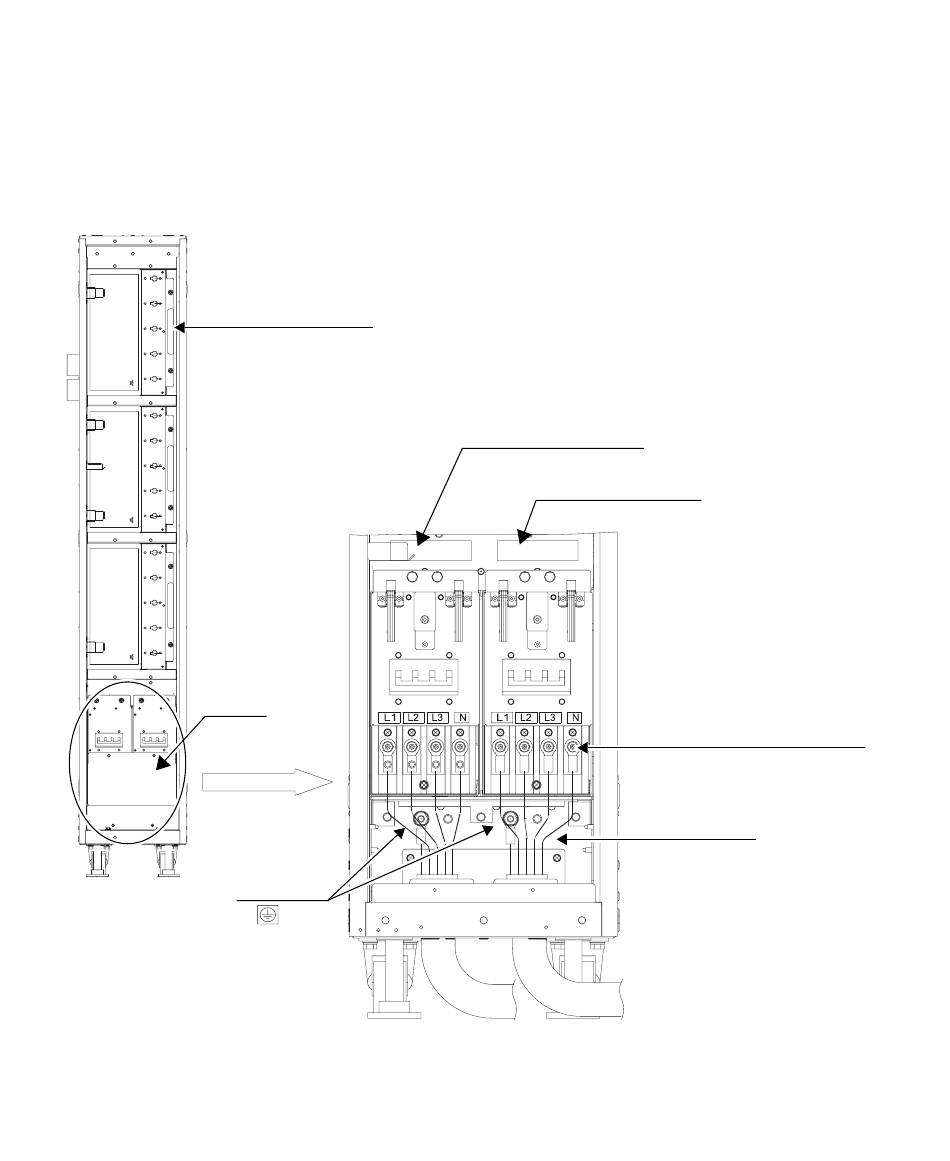

FIGURE 2-6
2-20 Guide de planification du site pour les serveurs SPARC Enterprise M8000/M9000 • Avril 2007
(Armoire électrique)
(Capot)
Retirer le capot
FG
)
Connexions des alimentations électriques en étoile triphasées
(Section CA pour l'alimentation
électrique double)
(Section CA pour l'alimentation
électrique de base)
ACSTPH n° 1 ACSTPH n° 0
Terminal de compression (x10)
Diamètre de boulon : M6
(L1/L2/L3/N/FG)
Câble électrique
M8000 : AWG10
M9000 : AWG8
