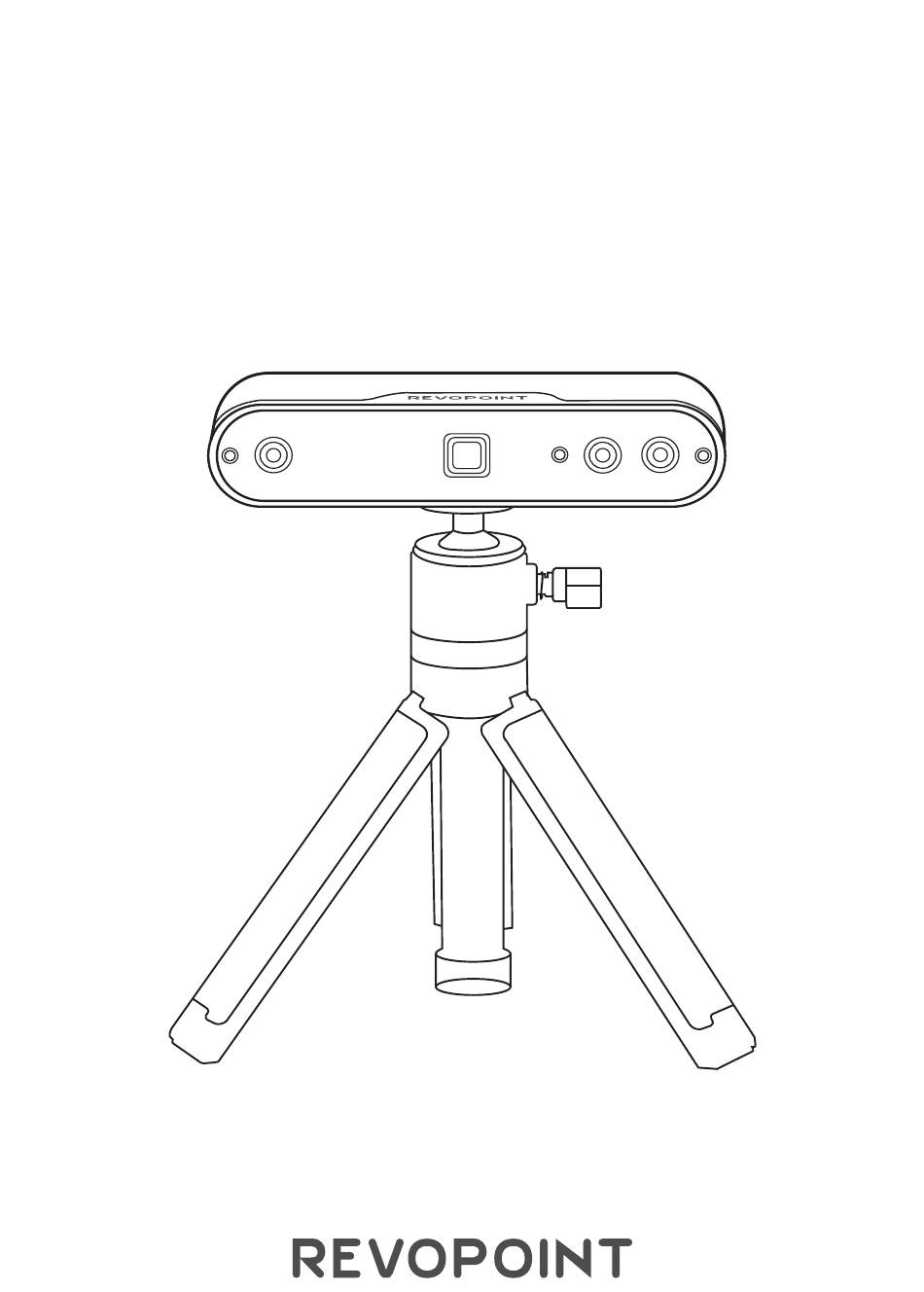

- Page 1 SCANNER 3D INSPIRE V1.0 Manuel d'Utilisateur...
- Page 2 Télécharger Revo Scan 5 Pour utiliser votre Scanner 3D INSPIRE, vous devez d’abord télécharger le logiciel Revo Scan. Pour les utilisateurs Windows et macOS, visitez le site web de Revopoint revopoint3d.com/download/ pour le télécharger. Pour les utilisateurs de smartphones, recherchez "Revo Scan" dans Google Play ou Apple App Store ou scannez le Code QR ci- dessous.
- Page 3 Connecter INSPIRE à un Téléphone Mobile via Wi-Fi Revo Scan 5 Introduction Accueil Aperçu de l’Interface de Projet Aperçu des Paramètres de Scan Paramètres de Modification Paramètres d’Assemblage Barre de Menu Sélection des Outils Importation de Fichiers à partir de Téléphones ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 4 Nuages de Points Capturés Insuffisamment Suivi Perdu Bruit et Trous sur le Modèle Suppression d’un Scan ou Re-scan Échecs Fréquents de Suivi Annexe Spécifications Mise à jour du Firmware Calibrage de Scanner Instructions de Maintenance Glossaire Service Client ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 5 Profil du Produit Cette section présente Revopoint INSPIRE 3D Scanner et liste les articles de l’édition Standard.
- Page 6 Que Contient la Boîte? Mini Plateau Tournant Scanner 3D INSPIRE Adaptateur de Type-C Câble USB pour Câble USB Type-A à C Plateau Tournant Marqueurs, Colle, Plateau Tournant Tapis Trépied Échantillon Buste Planche d’Étalonnage Tapis Magique ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 7 1. Préparer un PC · Les PCs et smartphones (les appareils iOS ne Windows supportent que le Wi-Fi) peuvent être connectés aux macOS scanners Revopoint 3D via un câble USB ou Wi-Fi. 2. Préparer l’INSPIRE ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 8 · Utilisez le Tapis Magique ou une nappe noir comme fond. · Vérifiez le buste pour vous assurer qu’il n’y a pas d’ombres sur sa surface et que l’éclairage global est uniforme et lumineux. 4. Télécharger Revo Scan 5 Windows Téléchargez-le sur www.revopoint3d.com/download/...
- Page 9 Connexion à l'INSPIRE Cette section comprend les exigences du système, les différents modes de connexion et les connexions détaillées.
- Page 10 No.2 Indicateur LED: Indicateur de Puissance Pas de Lumière: Pas Connecté Pas de Lumière: Pas Alimenté Lumière Bleue Pleine: Connecté Lumière Rouge Pleine: Alimenté Lumière Bleue Clignotante: Fonctionner Lumière Rouge Clignotante: Démarrage Normalement Lumière Verte Pleine: Commencé avec Succès ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 11 2) S’il n’y a pas de port de Type-A sur votre ordinateur, utilisez l’adaptateur de Type-C. USB 3.0 Windows macOS ② Nouveau projet Scanner connecté Nom: INSPIRE Type de connexion: USB Paramètres Revo Scan 5 ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 12 Wi-Fi macOS 1) Accédez aux paramètres Wi-Fi de votre smartphone, recherchez le réseau appelé INSPIRE- REVO-XXXXXXX et connectez-vous (aucun mot de passe n’est requis). 2) Attendez quelques secondes pour que le scanner se connecte. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 13 Le Kit Mobile INSPIRE comprend une Poignée Chargeur Portable, un Câble Mobile 2 en 1 et un support de téléphone. Il est conçu pour que les Smartphones puissent scanner via un câble USB et est vendu séparément. Ils peuvent être trouvés sur Revopoint Store. ①...
- Page 14 Type-C à un smartphone Android. Si vous souhaitez scanner avec un iPhone en utilisant le Câble Mobile 2-en-1, référez-vous à l’image ci-dessous: Le Câble Type-C ne peut Wi-Fi pas se connecter aux × iPhone iPhones. Pour l’alimentation électrique ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 15 · La connexion Wi-Fi est disponible pour les appareils Android et iOS. · Accédez aux paramètres Wi-Fi de votre smartphone, recherchez le réseau appelé INSPIRE- REVO-XXXXXXX et connectez-vous (aucun mot de passe n’est requis). · Attendez quelques secondes pour que le scanner se connecte. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 16 · Téléchargez le logiciel Revo Scan sur l’Apple App Store ou le Google Store avant de connecter votre téléphone au Wi-Fi d’INSPIRE, car une fois votre téléphone connecté à INSPIRE, il n’aura plus accès à internet. · Ouvrez le logiciel Revo Scan, et vérifiez si le scanner est connecté. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 17 Revo Scan 5 Cette section présente les fonctions principales de Revo Scan 5.
- Page 18 Dans la fenêtre de Nouveau Projet (en haut de la Fenêtre de Navigation): a) Si un scanner 3D Revopoint n’est pas connecté ou s’il n’a pas réussi à se connecter, il affichera «Scanner Déconnecté». Si un scanner est correctement connecté, il affichera «Scanner Connecté», son nom et son Type de Connexion.
- Page 19 à supprimer. 6. Étalonnage du Scanner Cliquez pour ouvrir le logiciel d’étalonnage pour les scanners 3D Revopoint. Le scanner peut être rétalonné dans le logiciel d’étalonnage pour s’assurer la fidélité et la haute qualité du modèle 3D pendant le scan.
- Page 20 · Aide: donne accès à des ressources et à des outils pour apprendre et utiliser efficacement le logiciel Revo Scan. Consultez la section de la Barre de Menu de ce manuel pour plus de détails. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 21 Coordonnées 3D Cliquez sur le bouton coordonnées, et le modèle sera centré sur la face choisie. Alternativement, ajustez l’angle visuel en cliquant et en faisant glisser l’icône. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 22 Aperçu des Paramètres de Scan de ce manuel pour plus de détails. 14. Distance de Scan Ajuste la distance de travail des Caméras de Profondeur de sorte que tout objet indésirable d’arrière-plan ou d’avant-plan ne soit pas inclus dans les données scannées. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 23 Cliquez sur le bouton Nouveau Scan sur la page d’Accueil pour accéder à la page d’Aperçu du Scan. Les paramètres de cette page influencent grandement les résultats de scan, veuillez donc les considérer attentivement avant de scanner. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 24 être scannés avec succès. Par exemple, les chaussures en cuir noir, parce que le cuir absorbe trop de lumière (ou ils sont très polis et reflètent trop de lumière). Le mode Visage permet de scanner les visages. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 25 également éclairé avec une lumière douce et ajuster la luminosité au besoin. Le mode par défaut est l’exposition automatique (l’exposition automatique est désactivée en mode Corps ou Grand Objet). ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 26 Alors que chaque aspect d’un objet en Réseaux peut avoir de la couleur, une texture fournit une représentation plus réaliste en cartographiant une image sur l’objet. Revo Scan supporte l’exportation d’objets de couleur dans PLY & OBJ, mais un modèle texturé n’est pris en charge que dans le format OBJ. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 27 Si la distance entre deux points dans le modèle est plus petite que la distance de chevauchement établie, ces points sont considérés comme des parties de chevauchement. Plus la distance de chevauchement est grande, plus les parties de chevauchement seront détectées. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 28 Augmente le contraste entre les bords ou les détails des réseaux, aidant à rendre les bords ou les coins d’un objet 3D plus prononcés. Il est utile si l’objet réel a des bords durs ou des coins tranchants, comme des modèles architecturaux ou des pièces mécaniques. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 29 · Assemblage de plusieurs objets plus petits pour créer un objet plus grand qui peut être assemblé. · Reprendre le scan de l’objet plus petit pour augmenter sa taille. · Sélection de plusieurs scans à assembler. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 30 REMARQUE: la configuration Wi-Fi affichée dans la section Scan ne peut être modifiée que sur la page d’Accueil (l’icône hexagonale à côté des paramètres dans la fenêtre de nouveau projet). · Quitter Revo Scan Sortez et fermez Revo Scan. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 31 Montrez ou cache le point opposé au courant dans une autre couleur (noir ou transparent). Menu d’Accessoires Affichez les accessoires compatibles, les options de connexion, les paramètres et les liens vers les guides de l’utilisateur. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 32 · Forum Ouvre un lien vers le site web du Forum d’Utilisateur Revopoint où vous pouvez partager vos expériences de scan, des présentations et des suggestions, et demander de l’aide à notre communauté...
- Page 33 Cet outil est utile pour travailler avec des objets de forme irrégulière ou pour sélectionner des parties d’un modèle qui sont difficiles à atteindre en utilisant d’autres outils de sélection. Importation de Fichiers à partir de Téléphones ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 34 Ouvrez Revo Scan sur le PC. b) Cliquez sur le bouton Importer depuis le Téléphone sur l’écran d’Accueil. c) Ouvrez Revo Scan 5 ou supérieur sur le téléphone et trouvez le Projet à transférer. d) Touchez l’icône Partager. e) Entrez le code (affiché sur le PC) sur le smartphone.
- Page 35 Conseils de Scan Cette section présente quelques conseils de préparation, de scan et de traitement pour vous aider à obtenir les meilleurs scans.
- Page 36 Collez des marqueurs sur ou autour de l’objet Objet lisse avec peu de caractéristiques Viser l’Objet Assurez-vous de garder le scanner face à l’objet que vous scannez et de maintenir une distance appropriée pendant tout le processus de scan. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 37 INSPIRE Manuel d'Utilisateur Distance de Scan La barre indicateur de distance de scan dans Revo Scan 5 vous permet de savoir si le scanner est à la bonne distance de l’objet scanné. · Vert: excellente distance · Jaune: i nd iq ue q ue l e s canner d oi t ê...
- Page 38 è t r e s d’ e x position . E x po si t i o n c o rrec t e ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 39 ’i c ôn e " A nn ul e r " p ou r s uppr im e r l e s d on n ées ex i st an t e s e t l a nc e r un nouve a u scan. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 40 à suivre. Lors du scan, les marqueurs apparaîtront sous forme de points rouges lorsque le scanner les détecte. Pendant le scan, les marqueurs Sur la coupe Autour de la coupe apparaissent sous forme de points rouges. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 41 Annexe...
- Page 42 3. Laser de Classe 1: évitez l’exposition directe aux yeux pendant de longues périodes! Pour plus de détails, consultez- vous aux Standards pour les Lasers de Classe 1. 4. Attention: ce produit a des lumières clignotantes qui peuvent ne pas adapté aux personnes souffrant d’épilepsie photosensible. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 43 6. La température de fonctionnement de ce produit est de 0°C à 40°C (32°F à 104°F). 7. Ne démontez pas le scanner. En cas de problème ou de question, contactez l’équipe du service clientèle de Revopoint à l’adresse customer@revopoint3d.com. Glossaire Fidélité...
- Page 44 Maillage - la géométrie de surface d’un modèle 3D comprend une série de Sommets, de Bords et de Faces. Métrologie - l’étude scientifique des mesures. Modèle - l’objet 3D qui résulte de l’opération de fusion (dans Revo Scan) ou un autre processus de modélisation dans un progiciel différent. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 45 Pulvérisation à Scan - un aérosol utilisé pour recouvrir légèrement la surface d’objets sombres, brillants ou transparents afin d’aider les scanners 3D à les voir. Il peut être acheté ou fabriqué à partir de matériaux communs. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 46 +1 (888) 807-3339 ou discutez avec l’un de nos agents du service à la clientèle en ligne sur notre site web à www.revopoint3d.com. Cliquez sur la bulle de discours dans le coin inférieur droit de l’écran. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
- Page 47 Ce contenu est sujet à changement. www.revopoint3d.com Si vous avez des questions sur ce document, contactez Revopoint en envoyant un message à support@revopoint3d.com ou sur notre forum https://forum.revopoint3d.com/. ©2023 REVOPOINT 3D TOUS DROITS RÉSERVÉS...
