INSTRUCTIONS D'ASSEMBLAGE
9
CA
A
Vue l'arrière
B
10
A
B
CB
CD
CA
DI
DH
DI
DH
DQ
8

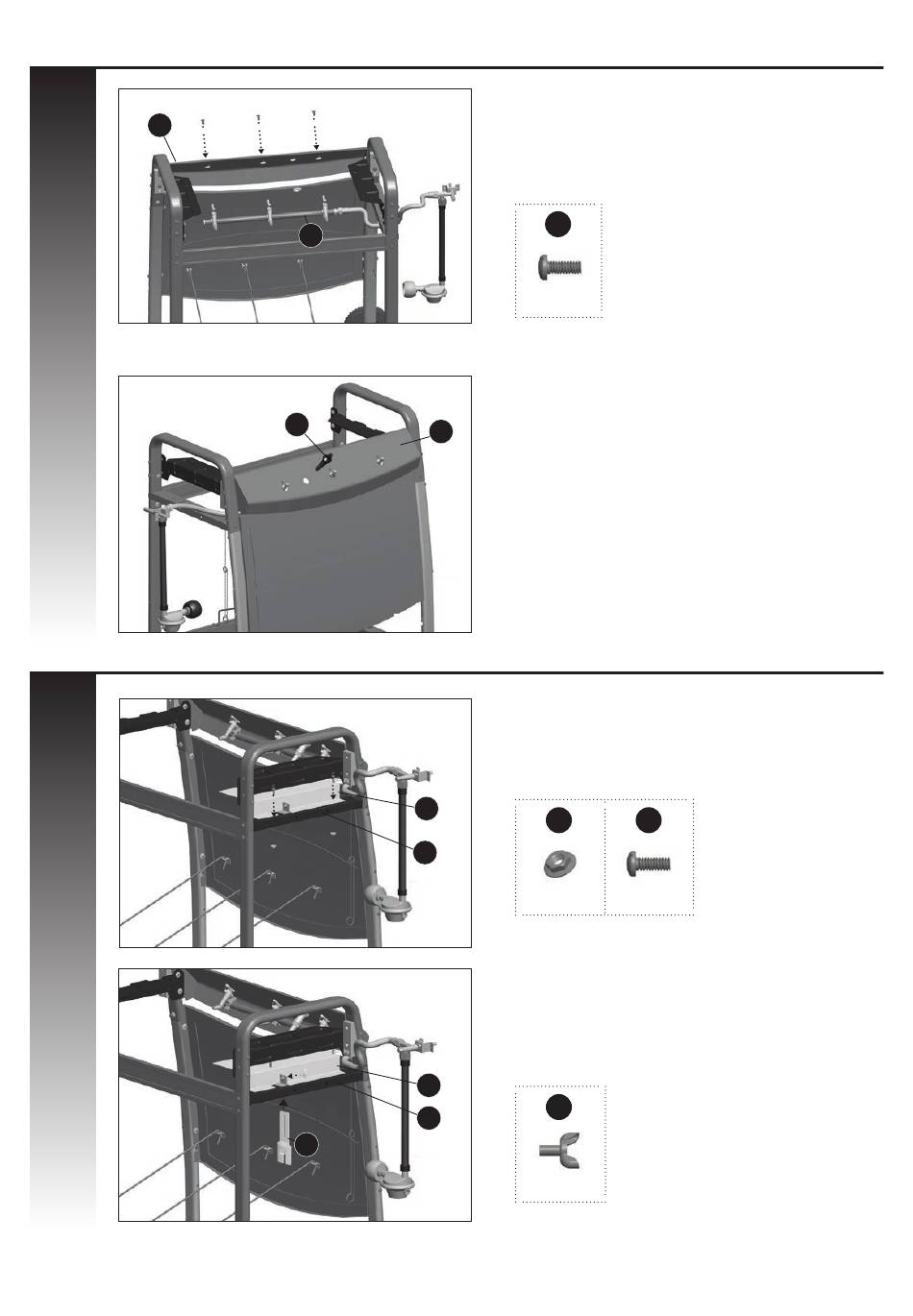

a. Positionnez l'assemblage de valve (CB) à
l'arrière du panneau de commande (CA), et
assemblez le tout.
VOUS AUREZ BESOIN DE:
5
X 3
b. Faites passer l'allumeur (CD) à travers l'avant
du panneau de commande (CA), tel qu'illustré.
a. Assemblez l'écran thermique (DI) à l'entretoise
de côté (DH), comme indiqué.
VOUS AUREZ BESOIN DE:
4
5
X 2
X 2
b. Insérez l'attache soutien de réservoir (DQ) dans
l'entretoise de cote (DH), comme indiqué, et
sécurisée à l'aide de l'écrou papillon.
VOUS AUREZ BESOIN DE:
15
X 1
