AMI-II LineTOC
Installation
3.7.1
3.7.2
A-96.210.622 / 091024

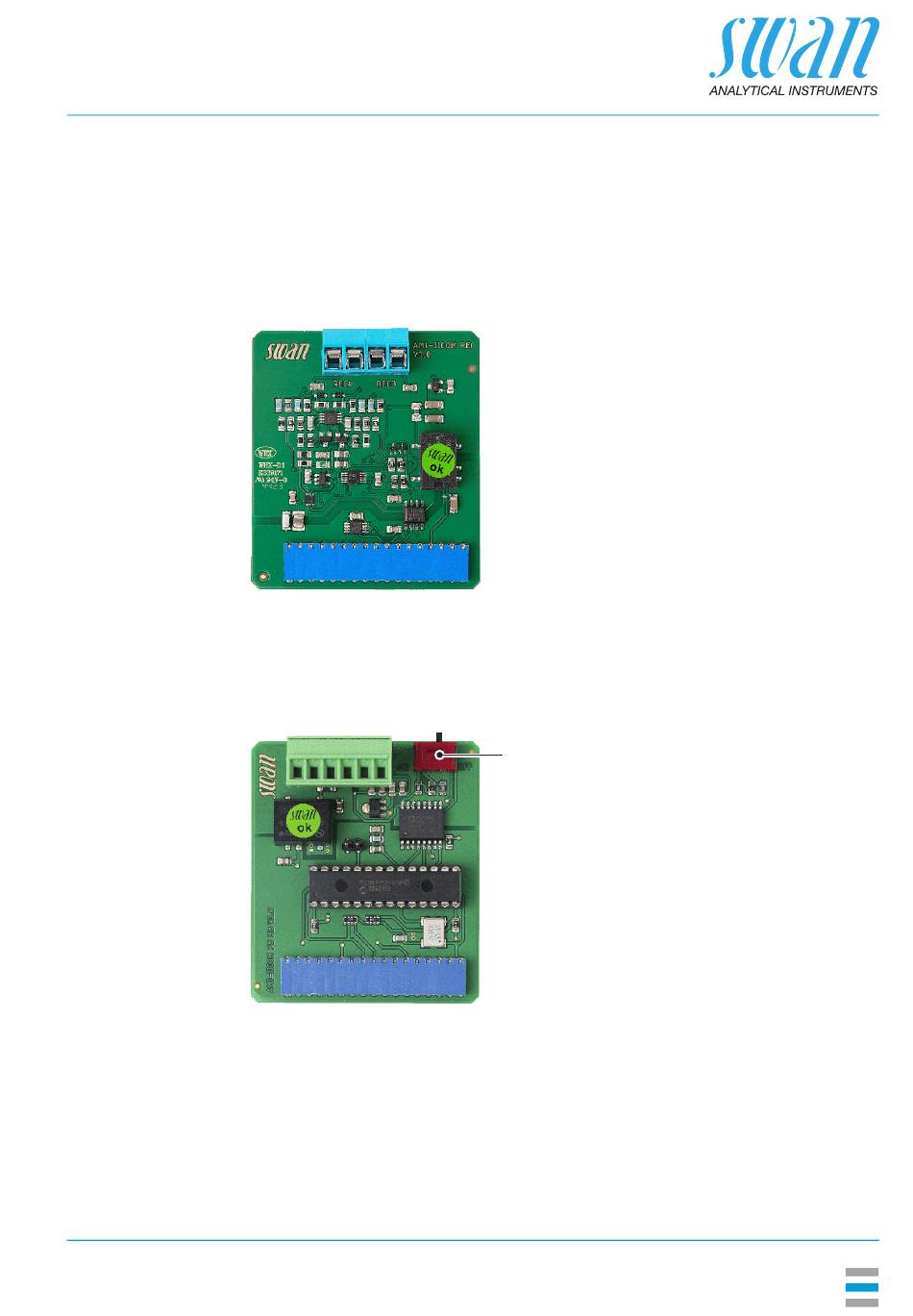

Sorties 3 et 4
Charge ohmique max. 510 Ω.
Si les signaux sont transmis à deux récepteurs différents, utiliser un
isolateur de signal (isolateur en boucle).
Sortie 3: bornes 71 (+) et 70 (-).
Sortie 4: bornes 73 (+) et 72 (-).
RS485 (protocole Profibus ou Modbus)
Borne 74/75 PB, borne 70/71 PA, borne 72/73 blindage
Le commutateur [A] doit être mis sur «ON» si un seul instrument est
installé, ou sur le dernier instrument dans le bus.
A Commutateur on/off
A
