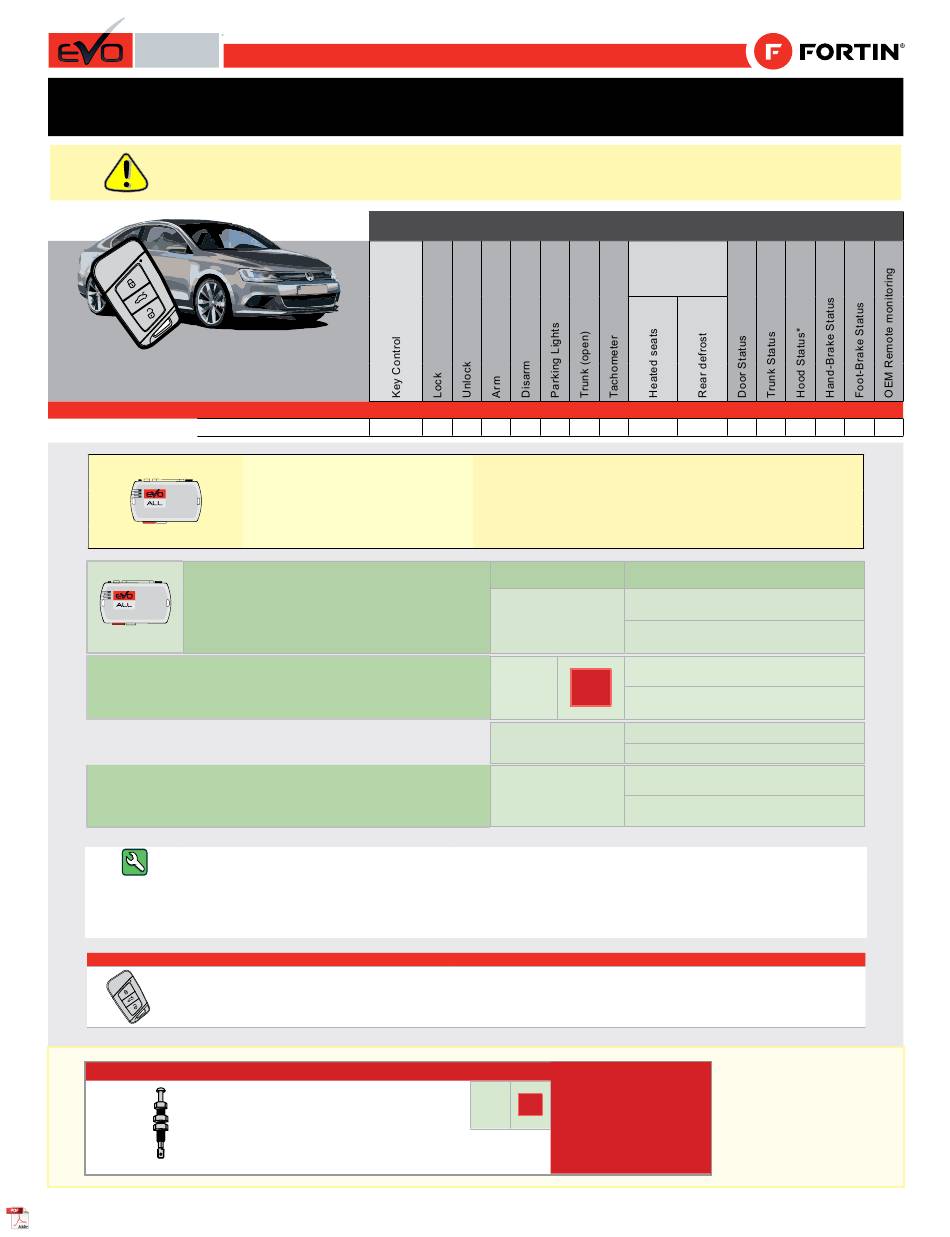

Fortin EVO ALL Schéma D'installation

ALL
STAND ALONE INSTALLATION
INSTALLATION STAND ALONE
VEHICLE YEARS
VEHICULES ANNÉES
VOLKSWAGEN
Jetta PTS 2020-2021
Programmez l'option du contournement:
D'UN CONTACT DE CAPOT
Parts required (Not included)
1x Vehicle Key
1x Fuse
2x Diodes 1A
NOTES
1 KEY REQUIRED FOR THE
INSTALLATION
MANDATORY INSTALL | INSTALLATION OBLIGATOIRE
HOOD STATUS : THE HOOD PIN SWITCH MUST BE INSTALLED
* HOOD PIN
IF THE VEHICLE CAN BE REMOTE STARTED WITH THE HOOD OPEN,
SET FUNCTION A11 TO OFF.
CONTACT
STATUT DE CAPOT : LE CONTACT DE CAPOT, DOIT ÊTRE INSTALLÉ SI LE
DE CAPOT
VÉHICULE PEUT DÉMARRER À DISTANCE, LORSQUE LE CAPOT EST OUVERT,
PROGRAMMEZ LA FONCTION A11 À NON.
1 / 8
Page
ONLY COMPATIBLE WITH AUTOMATIC TRANSMISSION VEHICLES.
COMPATIBLE AVEC VÉHICULE À TRANSMISSION AUTOMATIQUE SEULEMENT.
Vehicle functions supported in this diagram (functional if equipped) | Fonctions du véhicule supportées dans
•
FIRMWARE VERSION
VERSION LOGICIELLE
61.[11]
VW MINIMUM
Program bypass option:
IF THE VEHICLE IS NOT EQUIPPED
WITH FUNCTIONAL HOOD PIN:
SI LE VÉHICULE N'EST PAS ÉQUIPÉ
FONCTIONNEL:
Program bypass option
(If equiped with OEM
Programmez l'option du contournement
(Si équipé d'une alarme d'origine):
REV.: 20211125
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ce diagramme (fonctionnelles si équipé)
• • • • • •
To add the firmware version and the options, use the FLASH LINK
UPDATER or FLASH LINK MOBILE tool, sold separately.
Pour ajouter la version logicielle et les options,
utilisez l'outil FLASH LINK UPDATER
ou FLASH LINK MOBILE, vendu séparément.
UNIT OPTION
OPTION UNITE
C1
OFF
A11
NON
D6
alarm):
D2
Pièce(s) requise(s) (Non incluse(s))
1x Clé du véhicule
1x Fusible
2x Diodes 1A
1 CLÉ REQUISE À L'INSTALLATION
Notice: the installation of safety
elements are mandatory. The hood pin
is an essential security element and
OFF
A11 must be installed.
NON
Notice: l'installation des éléments de
sécurité est obligatoire. Le contact de
capot est un élément de sécurité
essentiel et doit absolument être
installé.
Guide #99701
ADDENDA - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
AUX.1
Comfort Group
Groupe confort
• • • • •
DESCRIPTION
OEM Remote status (Lock/Unlock)
monitoring
Suivi des status (Verrouillage/Déverrouil-
lage) de la télécommande d'origine
Hood trigger (Output Status).
Contact de capot (état de sortie).
Push-to-Start
Push-to-Start
Unlock before / Lock after (Disarm OEM
alarm)
Déverrouille avant / Verrouille après
(Désarme l'alarme d'origine)
THIS MODULE MUST BE INSTALLED BY A
QUALIFIED TECHNICIAN. A WRONG
CONNECTION CAN CAUSE PERMANENT
DAMAGE TO THE VEHICLE.
CE MODULE DOIT ÊTRE INSTALLÉ PAR
UN TECHNICIEN QUALIFIÉ, TOUTE
ERREUR DANS LES BRANCHEMENTS
PEUT OCCASIONNER DES DOMMAGES
PERMANENTS AU VÉHICULE.
• • • •
