Référence pour les connecteurs USB
Les deux connecteurs USB (Universal Serial Bus), situés sur la carte d'E/S du
système, sont accessibles à partir du panneau arrière.

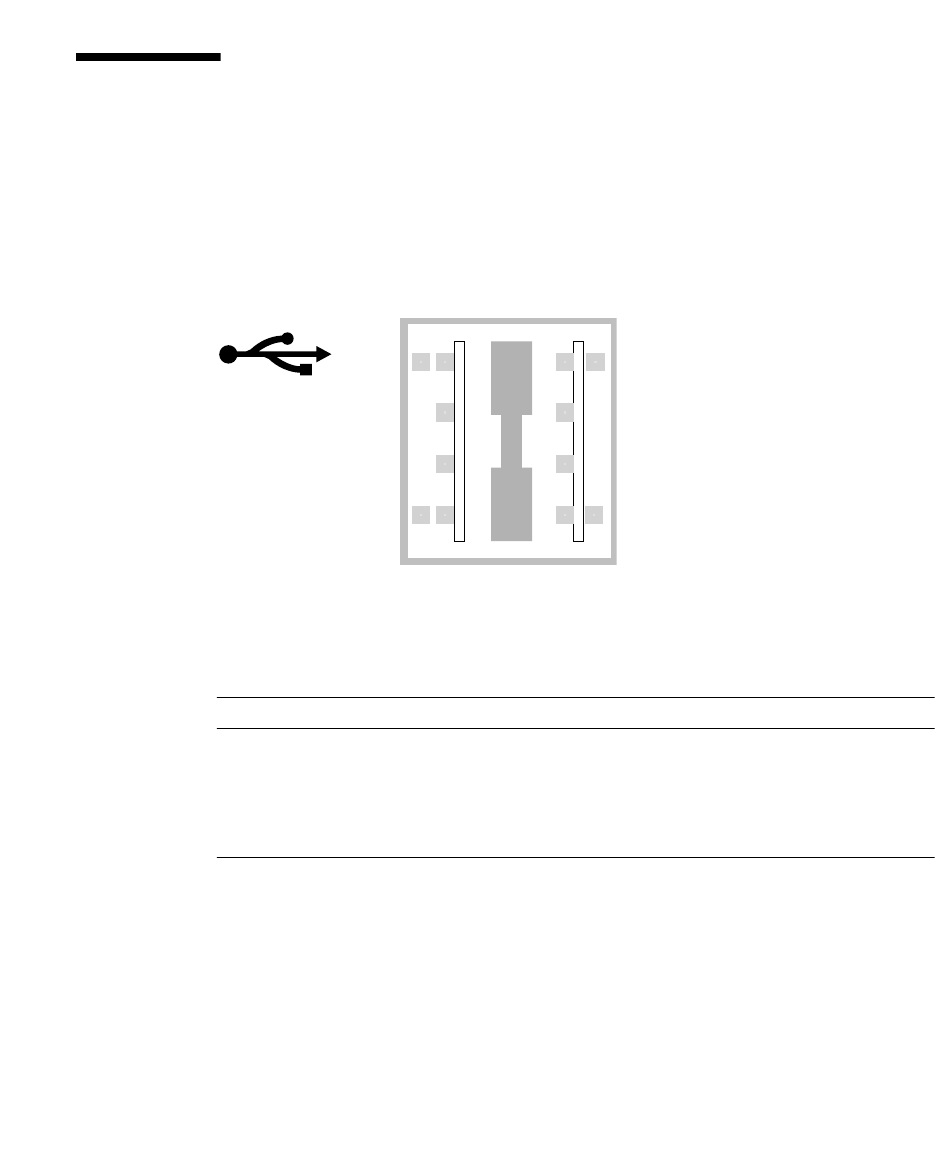

Schéma d'un connecteur USB

Signaux sur un connecteur USB

Broche Description du signal
A1 +5 V CC
A2 Port Data_N
A3 Port Data_P
A4 Terre
B1
A1
B2
A2
B3
A3
B4
A4
Broche
B1
B2
B3
B4
Annexe A
Description du signal
+5 V CC
Port Data_N
Port Data_P
Terre
Brochage des connecteurs 181
