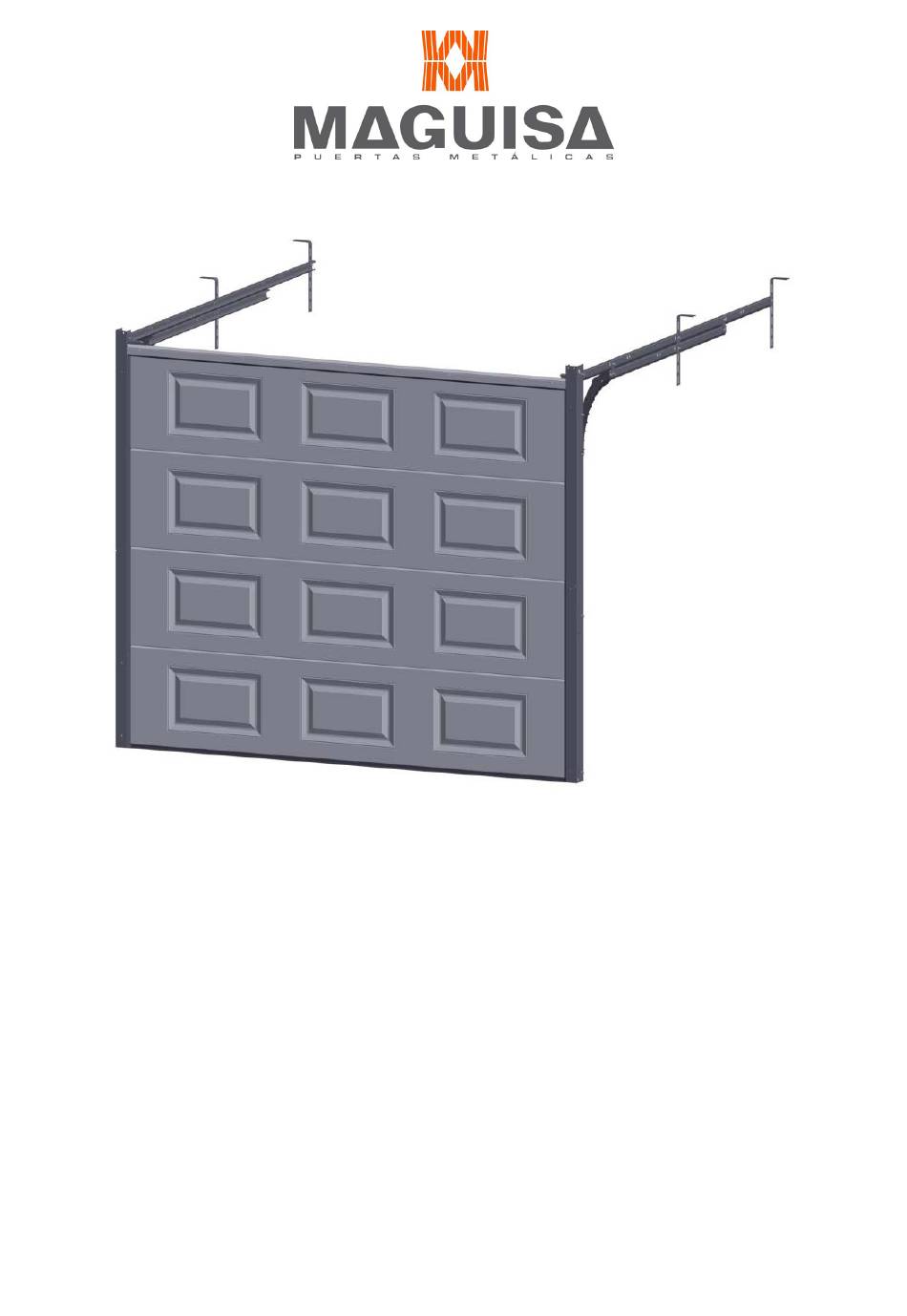

- Page 1 VÉRIFICATION À FAIRE POUR UN BON FONCTIONNEMENT PORTE SECTIONNELLE TURIA www.maguisa.com...
- Page 2 INDEX Nº Pag 0. Introduction 1. Vérifiez les charnières 2. Contrôler les porte roulettes 3. Lubrifier avec dégrippant 4. Contrôle des rails 5. Contrôler la tension des ressorts 6. Contrôler hauteur rail moteur 7. Fonctionament manuel de la porte TEST 0.
- Page 3 1. VÉRIFIEZ LES CHARNIÈRES Contrôler les charnières qu’elles soient dans le bon sens ( la partie arrondi doit être dans le creux du panneau et non vers vous).
- Page 4 2. CONTRÔLER LES PORTE ROULETTES Contrôler les porte roulettes, vous devez avoir 2 du nº1 en bas, 2 du nº 2 au milieu et 2 du nº 3 en haut.
- Page 5 3. LUBRIFIER AVEC DÉGRIPPANT -Lubrifier avec de la silicone liquide les joints noirs sur les montant ainsi comme les joints entre les panneaux. -Lubrifier avec de l’huile genre dégrippant les charnières, roulettes, porte-roulettes, poulies noires, rails, etc.. ATTENTION pas de graisse...
- Page 6 4. CONTRÔLE DES RAILS - Que les rails horizontaux soient collés. - Que la distance entre les rails soit identique tout le parcours. 4.1Rails horizontaux 4.2 Ecartement entre rails = 2525 mm...
- Page 7 4.3 Diagonales...
- Page 8 5. CONTRÔLER LA TENSION DES RESSORTS Contrôler la tension des ressorts : telle la notice (à 145mm), le contrôle de la tension se fait avec la porte en ouverture maximale, les roulettes du haut de la porte doivent touchee la butée en bout de rail, pour cela il faut retirer la goupille du bras courbé...
- Page 9 5.2 Ouvrir la porte complétement en retirant le bras courbé 5.3 Fixée la porte à l’aide d’un serre-joints...
- Page 10 5.4 Tendre correctement les ressorts...
- Page 11 6. CONTRÔLER HAUTEUR RAIL MOTEUR Pour la correcte installation du rail moteur, nous devons tenir en compte les indications suivantes : - Mesuré le centre de la porte. Pour pouvoir localiser le support au centre exacte on doit mesurer la largeur de la porte et la diviser en 2.
- Page 12 7. FONCTIONNEMENT MANUEL DE LA PORTE Déverrouillé le chariot d’entrainement, basculé le panneau supérieur légèrement vers l’intérieur du garage et ouvrir la porte manuellement pour contrôler son fonctionnement manuel. Essayer de refermée la porte de garage jusqu’au sol d’une seule main en poussant le panneau supérieur et sans prendre d’élan, elle devrait se refermée sans rencontrer des points durs ou autres.
- Page 13 7.2 Fermeture manuelle de la porte de garage...
- Page 14 TEST D’INSTALLATION OUI NON 1_ Les charnières sont installées comme sur le point nº 1? 2_ Les porte-roulettes sont installés comme sur les points nº 1 et nº 2? 3_ Avez-vous lubrifier tous les points indiqués sur le point nº 3? 4_ Les rails sont bien positionner et avec l’écartement indiquer? Que la distance entre les rails soit identique tout le parcours.
