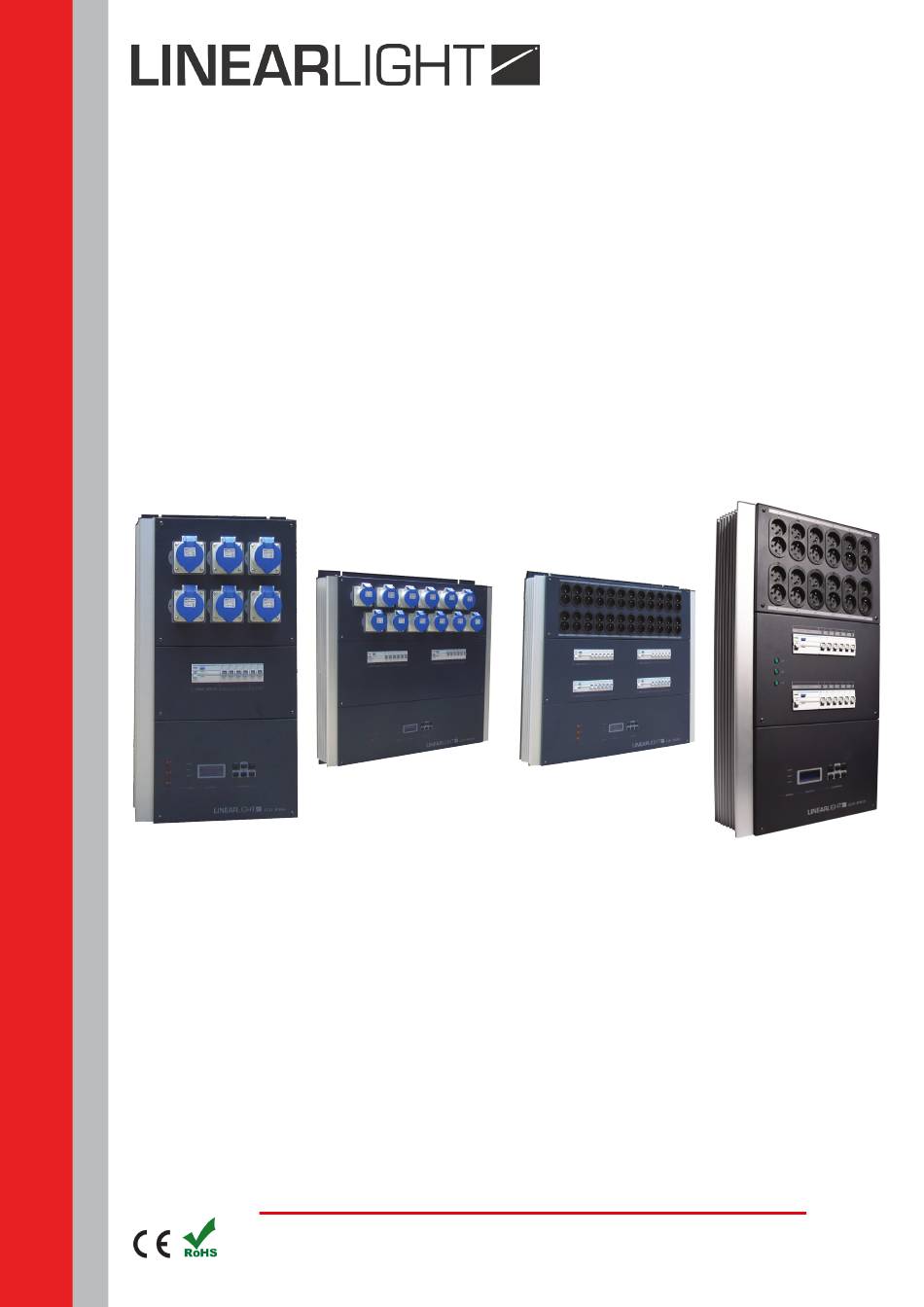

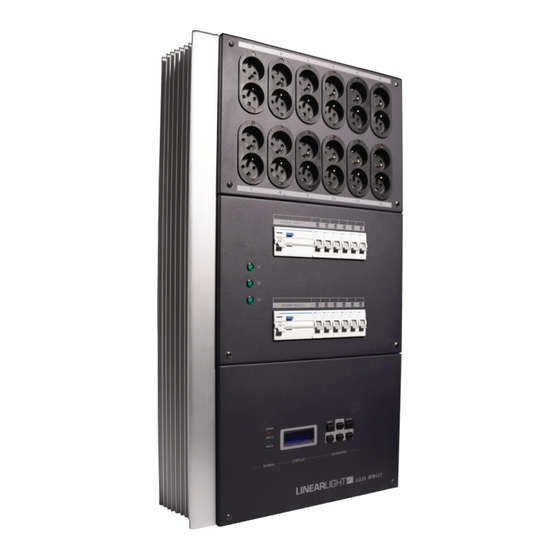

DIMMER NUMÉRIQUE MURAL
LLD.WR66 / LLD.WR126 / LLD.WR243 / LLD.WR123
Manuel d'utilisation
WR66 - WR126 - WR243 - WR123
Utiliser ce manuel pour de meilleurs résultats.
Conserver ce manuel pour une utilisation future.
Linear Technologie • 11 rue du Puits Rochefort • 42 100 Saint-Etienne
V.2017
Tél: +33 (0)4 77 81 49 49 • Fax: +33 (0)4 77 81 49 40 • www.lineartech.fr
Publicité
Table des Matières
Sommaire des Matières pour Linear LLD.WR66
- Page 1 Utiliser ce manuel pour de meilleurs résultats. Conserver ce manuel pour une utilisation future. Linear Technologie • 11 rue du Puits Rochefort • 42 100 Saint-Etienne V.2017 Tél: +33 (0)4 77 81 49 49 • Fax: +33 (0)4 77 81 49 40 • www.lineartech.fr...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES 1. A propos Page 3 2. Service Page 3 3. Description du produit Page 3 4. Caractéristiques Page 4 5. Paramètres techniques Page 4 6. Présentation du clavier Page 5 7. Présentation des menus Page 5 8. Statuts d’utilisation Page 5 9. -
Page 3: A Propos
2. SERVICE Le produit est garantie 1 an à la date de sa de réception. En cas de problème technique, le produit sera remplacé, sauf pour les dommages causés par une mauvaise utilisation. Contacter LINEAR TECHNOLOGIE en cas d’anomalie. ATTENTION •... -
Page 4: Caractéristiques
Entrée DMX double • Patch disponible • Temps de réponse : Rapide, normal ou lent • 5 courbes : Linear, Square, S-curve, Extraction ou personnalisée • 3 modes d’utilisation : Normal, fixe et changeant • 50 scènes enregistrables manuellement ou automatiquement •... -
Page 5: Présentation Du Clavier
6. PRÉSENTATION DU CLAVIER Menu principal ou le dernier sous-menu Option suivante Confirmation Réduction Option précédente Augmentation 7. PRÉSENTATION DES MENUS 1. Lighting : Eclairage 7. Pre-heat : Préchauffage 2. Patch 8. Loop test : Test boucle 3. Channel mode : Mode du canal 9. -
Page 6: Patch
10. PATCH Le patch permet aux dimmers d’être alloués à plusieurs canaux. Ils peuvent recevoir les signaux DMX et RS232, avec 4 fonctions. 1:1 patch : On peut assigner des canaux en blocs de 6 [ou 12] en plaçant 1: 1 [enter] et en entrant une adresse de départ [enter] 1: multiple patch : Un dimmer pour répartir doucement plusieurs canaux sur un canal DMX. -
Page 7: Mode Des Canaux
Mode : SWITCH 8. Appuyer sur ENTER pour enregistrer et quitter 12. COURBES Il y 5 courbes : Linear, S-curve, square et extraction ou personnalisée. Ces paramètres sont disponibles dans : 1. Set channel curve; 2. User define curve; 3. Reset curve. -
Page 8: Réponse
Exemple 2 : Pour configurer la valeur de l’entrée sur 001 et la sortie sur 0015. INPUT : 1. Entrer dans USER CURVE OUTPUT : 0000 2. Appuyer sur flèche droite, lorsque l’entrée passe à 001, la INPUT : sortie passe automatiquement sur 0016 OUTPUT : 0016 INPUT : 001 3. -
Page 9: Limite De Tension
14. LIMITE DE TENSION Chaque canal peut être configuré avec différentes sorties de puissance, de 110V à 250V. Exemple : Pour configurer le canal 2 sur 119V. 5. RESPONSE 1. Appuyer sur flèche bas 6. VOLTAGE LIMIT CHANNEL : 2. Appuyer sur ENTER LIMIT : 220V CHANNEL : 3. -
Page 10: Cue
17. CUE Il y a 50 CUE par unité. En ce sens, il y a 3 fonctions disponibles : 1. Edit cue; 2.Run cue; 3.Clear all cue. TLe temps de fade entre les CUE est va de 0.001 à 999.9s. La lettre ‘E’ correspond au mode d’édition, ‘V’... -
Page 11: Configuration
Exemple 1 : Configurer CLOSE pour contrôler le CUE 2 avec un d’une seconde. Lighting 1. Appuyer sur MENU 2. Patch 9. Cue 2. Appuyer sur flèche bas, sélectionner PANEL KEY Panel key key : 3. Appuyer sur ENTER function : close Key : 01 4. -
Page 12: Câblage Du Panneau Externe
Au bout de 5 minutes d’inactivité, le système se verrouille automatiquement pour éviter des manoeuvres involontaires. Maintenir ENTER pendant 2 secondes pour déverrouiller. 20. CÂBLAGE DU PANNEAU EXTERNE GND : Terre 5V : Alimentation +5V UP : Tous les niveaux d’éclairage montants DN : Tous les niveaux d’éclairage descendants S8 : 8 touche du panneau externe... -
Page 13: Connexion
21. CONNEXION... -
Page 14: Protocole De Communication
22. PROTOCOLE DE COMMUNICATION a. Format de couche physique Communication : Simplex (SCENE6 & flygeko réception de donnée uniquement) Débit : 9600, 8 data bits, pas de parité bit, 2 stop bit, pas de contrôle de flux Interface : Il est nécessaire d’installer un convertisseur RS232-RS485 pour la liaison PC. 0xC0, 0x01, 0x02, 0x01, 0x01, 0xC0 0xC0, 0x01, 0x02, 0x01, 0x02, 0xC0 0xC0, 0x01, 0x02, 0x01, 0x03, 0xC0... - Page 15 Linear Technologie • 11 rue du Puits Rochefort • 42 100 Saint-Etienne Tél: +33 (0)4 77 81 49 49 • Fax: +33 (0)4 77 81 49 40 • www.lineartech.fr...
